В этом упражнении рассмотрим создание модели телефонной трубки при помощи полигонального моделирования (рис. 9.47).

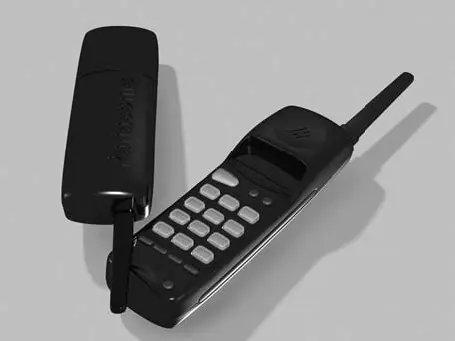

Рис. 9.47.Модель телефонной трубки

Начнем моделирование с построения примитива Box (Параллелепипед). В свитке Parameters (Параметры) его настроек укажите габариты объекта и количество его сегментов по длине, ширине и высоте (рис. 9.48).

Телефонная трубка имеет изгиб. Чтобы создать его, примените модификатор Bend (Изгиб), выполнив команду Modifiers ► Parametric Deformers ► Bend (Модификаторы ► Параметрические деформации ► Изгиб). В результате в стеке модификаторов появится требуемый элемент. Задайте его параметры согласно изображенным на рис. 9.49.

Рис. 9.48.Параметры примитива Box (Параллелепипед) для построения трубки телефона

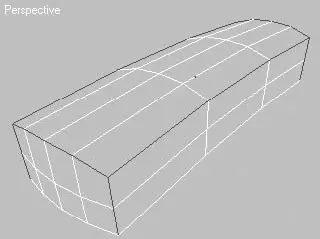

Рис. 9.49.Параметры модификатора Bend (Изгиб)

Больше свойства параметрического объекта вам не понадобятся. Дальнейшая работа будет проходить на уровне редактирования подобъектов – вершин, ребер, полигонов и т. д. Чтобы преобразовать объект в редактируемую поверхность, щелкните на параллелепипеде правой кнопкой мыши. Появится контекстное меню, в котором выполните команду Convert To ► Convert to Editable Poly (Преобразовать ► Преобразовать в редактируемую полигональную поверхность).

ПРИМЕЧАНИЕ

Если вы работаете в более ранних версиях программы, где еще нет Editable Poly (Редактируемая полигональная поверхность), то используйте для тех же целей Editable Mesh (Редактируемая поверхность). Однако при этом некоторые функции будут недоступны.

Перейдите на уровень редактирования вершин, для чего щелкните на кнопке Vertex (Вершина)

в свитке Selection (Выделение). После этого в окне проекции Left (Слева) отредактируйте три верхних ряда вершин так, чтобы получился изгиб трубки в поперечном сечении (рис. 9.50).

Далее создайте таким же способом изгибы формы на торцах трубки, с той лишь разницей, что основание, которым трубка ставится на базу, должно быть выгнуто меньше, нежели верх (рис. 9.51).

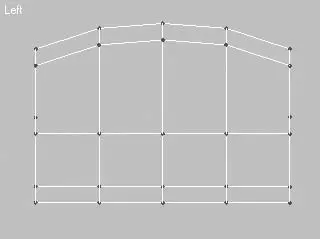

Рис. 9.50.Редактирование изгиба верхней части трубки

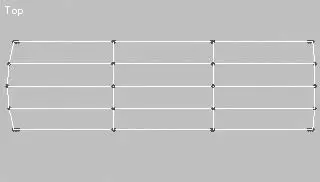

Рис. 9.51.Редактирование вершин в окне проекции Top (Сверху)

Чтобы скруглить объект, перейдите на уровень редактирования граней. Для этого нажмите кнопку Edge (Ребро)

в свитке Selection (Выделение). Перед тем как начать выделение граней, установите флажок Ignore Backfacing (Без обратной ориентации), что позволит избежать случайного выбора граней, лежащих на противоположных сторонах геометрии. Для выделения необходимых ребер, удерживая клавишу Ctrl, щелкайте поочередно на одном из ребер каждой стороны. Таким образом вы добавите их к выделению. После этого в свитке Selection (Выделение) нажмите кнопку Loop (Петля), чтобы автоматически выбрать остальные ребра (рис. 9.52).

Помните, что в процессе выбора ребер нужно контролировать область выделения во всех окнах проекций.

После выделения необходимых ребер можно применить к ним команду Chamfer (Фаска). Для этого разверните свиток Edit Edges (Редактирование ребер) настроек объекта и щелкните на кнопке Settings (Настройки) рядом с кнопкой Chamfer (Фаска). В появившемся окне Chamfer Edges (Фаска ребер) задайте параметру Chamfer Amount (Величина фаски) значение, равное 4. Щелкните на кнопке OK.

В результате на краях появятся закругления. Их можно увидеть, установив для объекта сглаживание. Для этого в свитке Subdivision Surface (Поверхности с разбиением) установите флажок Use NURMS Subdivision (Использовать NURMS-разбиения), а в области Display (Отображение) задайте параметру Iterations (Количество итераций) значение, равное 2. Поверхность станет сглаженной (рис. 9.53).

Рис. 9.52.Выделенные ребра верхних и боковых граней для формирования фаски
