6. В появившемся окне Inset Polygons (Сместить полигоны внутрь) задайте параметру Inset Amount (Величина смещения) значение, равное 1,5, и подтвердите внесенные изменения, щелкнув на кнопке OK.
В результате будут построены новые полигоны, смещенные внутрь (рис. 9.59).
Чтобы закончить формирование углубления, выполните следующие действия.
1. Не снимая выделение с полигонов, щелкните на кнопке Settings (Настройки) рядом с кнопкой Extrude (Выдавливание).
2. В открывшемся окне Extrude Polygons (Выдавить полигоны) задайте параметру Extrude Height (Высота выдавливания) значение -7.
Рис. 9.58.Начало формирования углубления

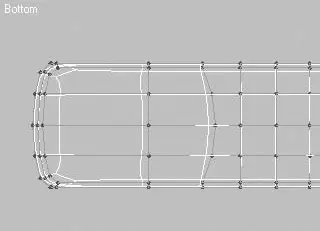

Рис. 9.59.Полигоны для формирования углубления
3. Подтвердите внесенные изменения, щелкнув на кнопке OK.
4. Перейдите на уровень редактирования вершин, нажав кнопку Vertex (Вершина)
в свитке Selection (Выделение).
5. В окне проекции Front (Спереди) отредактируйте положение вершин, как показано на рис. 9.60.
Если сейчас посмотреть на созданное углубление, то можно увидеть, как его внутренние грани формируют скругления большого радиуса. В нашем случае, наоборот, внутренние грани по периметру должны образовывать четкую границу плоскостей. Чтобы это сделать, нужно увеличить плотность сетки в местах изгибов. Повысить плотность полигонов можно несколькими способами, но я воспользуюсь уже знакомым вам методом формирования фаски на уровне ребер.
Для построения такой фаски выделите внутренние грани по периметру углубления, исключая сторону изгиба, и примените к ним Chamfer Edges (Фаска ребер). Введите значение Chamfer Amount (Величина фаски), равное 0,5. В результате углубление примет более реалистичный вид (рис. 9.61).

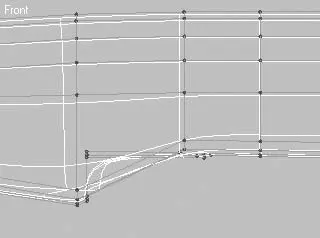

Рис. 9.60.Положение вершин, формирующих углубление

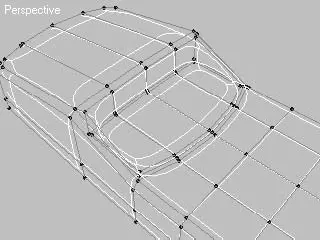

Рис. 9.61.Формирование фаски внутри отверстия
Впечатление о проделанной работе портят внешние углы, которые имеют слишком большой радиус закругления. Чтобы избавиться от этого, примените к ребрам, формирующим эти углы, Chamfer Edges (Фаска ребер) с величиной смещения, равной 0,5 (рис. 9.62).
Теперь можно переходить к формированию углубления в месте нахождения динамика. Легче всего его создать при помощи булевой операции Cut (Вычитание), но, как правило, это искажает полигональную сетку модели, превращая ее в «месиво» из вершин, ребер и полигонов и затрудняя дальнейшее редактирование. Данную операцию можно было бы применить в конце моделирования, но нужно еще сделать отверстия для кнопок, отделку и т. д., поэтому выполним углубление, сформировав его в существующей сетке.
Чтобы облегчить построение окружности, создайте в окне проекции Bottom (Снизу) сплайн Circle (Окружность) с радиусом, равным 17. Для этого выполните команду Create ► Shapes ► Circle (Создание ► Формы ► Окружность), затем в окне проекции Bottom (Снизу) щелкните кнопкой мыши на месте расположения будущего углубления и переместите указатель в сторону, формируя окружность (рис. 9.63). В настройках окружности задайте параметру Radius (Радиус) значение, равное 17.

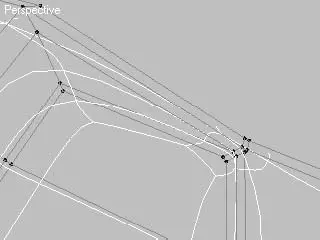

Рис. 9.62.Обработка угла

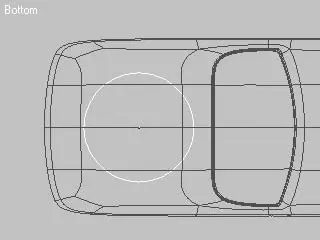

Рис. 9.63.Положение шаблона-окружности для формирования углубления в трубке телефона
После появления шаблона, по которому можно выверять форму углубления, нужно увеличить плотность сетки полигонов в этом месте. Для этого воспользуйтесь инструментом Cut (Вычитание). Его можно активизировать в свитке Edit Geometry (Редактирование геометрии) на любом из уровней подобъектов, щелкнув на кнопке Cut (Вычитание). В результате кнопка изменит свой цвет, указывая, что она находится в активном режиме. После этого щелкните на ребре или вершине объекта и, не отпуская кнопку мыши, переместите указатель к другому ребру или вершине. Пунктирная линия вслед за указателем определит место, где будет создано новое ребро. Для выключения режима вычитания щелкните правой кнопкой мыши.
