■ Создание Surface-поверхности. В этом случае также используются два сплайна профиля – верхний и нижний – с последующим применением модификаторов CrossSection (Поперечное сечение) и Surface (Поверхность).
Рассмотрим два последних варианта.
Как я уже говорил выше, для моделирования NURBS-поверхности понадобится создать два профиля. Построение необходимо проводить в окне проекции Top (Cверху), а в качестве кривой должна использоваться CV Curve (CV-кривая), для построения которой выполните команду главного меню Create ► NURBS ► CV Curve (Создать ► NURBS ► CV-кривая).
Я думаю, вы знаете, как выглядят шторы, поэтому не стану рассказывать вам о том, что они собой представляют и каким образом крепятся. Замечу лишь, что в верхней части складки обычно более плотные, что обусловлено способом крепления шторы к карнизу (кольца, зажимы и т. д.). В нижней части штора свободно свисает под воздействием силы гравитации, а те физические законы, которые заставляют ткань распрямляться, в некоторой степени сглаживают неровности, создаваемые в местах крепления. Таким образом, складки нижней части шторы должны в целом соответствовать верхним, но иметь более свободную форму (рис. 9.39).

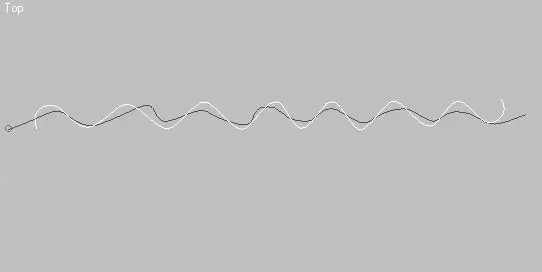

Рис. 9.39.Форма CV-кривых для верхнего и нижнего края шторы
На самом деле верхняя кривая (на рис. 9.39 она белая) может выглядеть иначе. Я в данном случае предположил, что в качестве шторы у меня используется гладкое полотно (не имеющее декоративной отделки), которое крепится к карнизу зажимами (без создания предварительных складок). В результате, если немного собрать такую штору, как раз получится волна.
СОВЕТ
После создания сплайнов их кривизну можно редактировать при помощи изменения положения вершин в пространстве, для чего на вкладке Modify (Изменить) командной панели необходимо перейти в режим редактирования Curve CV (Управляющие вершины кривой) (рис. 9.40).
При желании можно создать эффект подвешенной ткани. Обычно в области изгиба ткани, максимально удаленной от места крепления, возникает провисание. Такое провисание ткани легко получить путем выделения среднего ряда вершин (в местах крепления к карнизу) и небольшого смещения их вверх (рис. 9.41).
Кривые готовы. Не забывайте о том, что они должны быть расположены в одной плоскости относительно вертикали и расстояние между ними должно составлять высоту шторы.

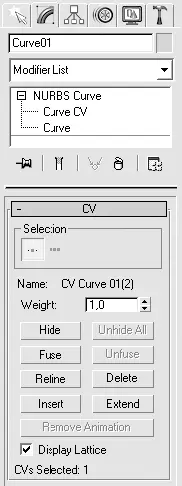

Рис. 9.40.Уровень подобъектов Curve CV (Управляющие вершины кривой) для редактирования кривой

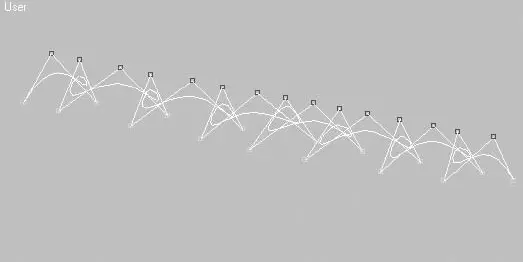

Рис. 9.41.Результат перемещения среднего ряда управляющих вершин верхнего сплайна
Осталось совсем немного – создать поверхность между двумя кривыми. Для этого как нельзя лучше подойдет инструмент Ruled Surface (Поверхность по краям), но прежде необходимо объединить построенные кривые в один объект. Сделать это можно путем присоединения одной кривой к другой. Для этого выделите одну кривую, нажмите кнопку Attach (Присоединить), расположенную в свитке General (Общие) настроек кривой, и щелкните в окне проекции на второй кривой.
Щелкните на кнопке Create Ruled Surface (Создать поверхность по краям)
расположенной на плавающей палитре инструментов NURBS1, и выберите в окне проекции одну кривую, а затем вторую. В результате вышеописанных операций вы получите готовую поверхность шторы (рис. 9.42).
ПРИМЕЧАНИЕ
После создания поверхности можно продолжить редактировать кривые, поэтому, если вас не удовлетворяет получившийся результат, вы можете изменить форму кривых, контролируя при этом общую форму поверхности шторы.
1 Плавающую палитру NURBS можно вызвать щелчком на кнопке NURBS Creation Toolbox (Панель инструментов создания NURBS-объекта), расположенной в свитке General (Общие) настроек NURBS-кривой на вкладке Modify (Изменение) командной панели.

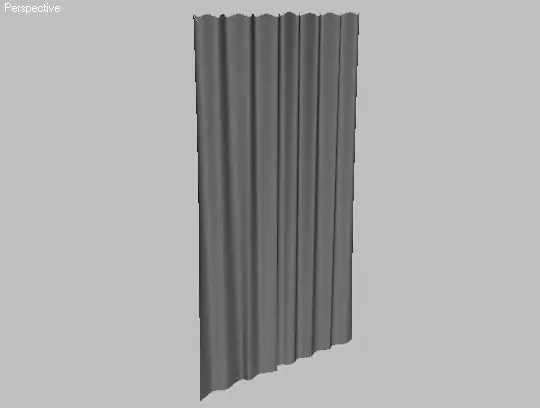

Рис. 9.42.Штора, построенная по двум кривым
Этим можно было бы ограничиться, но я хотел бы еще в общих чертах описать, как изменить геометрию шторы, если она собрана у основания или в другой части.
