Владимир Верстак - 3ds Max 2008. Секреты мастерства

На рис. 9.25 показаны формы поперечных сечений в окне проекции Front (Спереди).

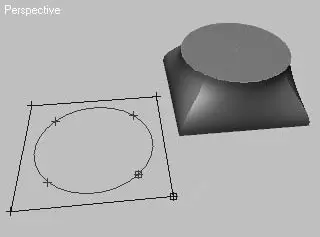

Рис. 9.24.Сплайн с согласованными вершинами (слева) и лофт-объект, построенный на основе такого сплайна (справа)

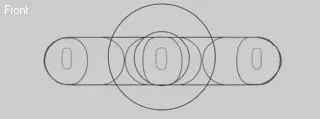

Рис. 9.25.Формы поперечных сечений, подготовленные для моделирования вилки

На окружностях, образующих ручку, в режиме редактирования Vertex (Вершина) необходимо добавить дополнительные точки, а затем разделить сплайн на четыре части (выделить нужные точки и применить к ним команду Break (Разбить)). То же самое необходимо сделать и с прямоугольником. В процессе создания лофтобъекта можно редактировать как расположение поперечных сечений вдоль пути, так и их форму. Вместе с тем вы можете уточнять форму сплайна пути, поэтому совсем не обязательно все тщательно подгонять с самого начала.

ПРИМЕЧАНИЕ

Для более детального ознакомления с формами объекта и расположением сплайнов на форме пути обратитесь к файлу упражнения fork.max, расположенному в папке Examples\Глава 09\Lofts прилагаемого к книге DVD.

На рис. 9.26 показана схема расположения поперечных сечений на сплайне.

Еще одной замечательной особенностью лофт-объектов является то, что при помощи комбинации разомкнутых и замкнутых сплайнов можно строить поверхности с разрезами и разрывами. Если необходимо построить поверхность с множеством отверстий, нужно разделить замкнутые формы на равное количество сплайнов (не забывая о согласовании первых вершин и порядке следования сплайнов внутри формы). На рис. 9.27 показаны сплайны, из которых я смоделировал лофт-объект с разрывом посередине.

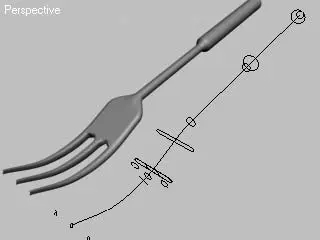

Рис. 9.26.Вилка, построенная при помощи лофт-объекта

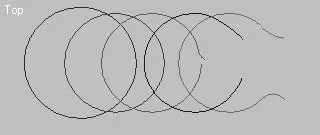

Рис. 9.27.Сплайны формы, подготовленные для моделирования детали с дырой

Рисунок 9.28 дает представление о взаимном расположении сплайнов формы, нанизанных на сплайн пути, и визуализированном изображении лофт-объекта с дырой.

ПРИМЕЧАНИЕ

В папке Examples\Глава 09\Lofts прилагаемого к книге DVD находится файл сцены hole.max.

Еще одним классическим примером лофт-объекта является ложка. Несмотря на то что на первый взгляд она мало напоминает лофт-объект, ее достаточно просто строить при помощи команды Fit (Подогнать).

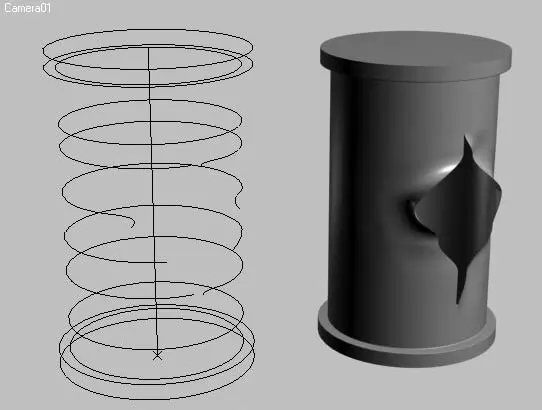

Рис. 9.28.Схема расположения сплайнов вдоль пути (слева) и результат визуализации объекта с дырой (справа)

Деформация подгонки имеет несколько ограничений (однако это не мешает ей оставаться быстрым и мощным средством для построения объектов сложной формы):

■ формы подгонки должны быть одиночными замкнутыми сплайнами;

■ искривленные сегменты не должны расширяться за пределы первой и последней вершины формы на оси X;

■ формы подгонки не должны иметь подрезаний, то есть если зрительно провести вертикальную линию, проходящую через сплайн, то она не должна разрезать форму более чем в двух местах;

■ формы вида сверху и вида сбоку должны иметь одинаковую длину.

Последнее требование не является обязательным, так как 3ds Max может автоматически масштабировать вторую форму, подогнав ее под длину первой, однако в результате могут возникнуть непредвиденные искажения.

Для построения модели ложки выполните следующие действия.

1. В окне проекции Тор (Сверху) постройте две формы подгонки – контуры будущей ложки вида сверху и сбоку.

2. В этом же окне проекции постройте прямую – форму пути (рис. 9.29).

3. В окне проекции Left (Слева) постройте три формы поперечного сечения (на самом деле при построении таких объектов их может быть сколько угодно) (рис. 9.30).

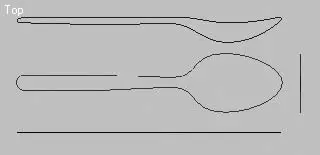

Рис. 9.29.Формы подгонки для построения модели ложки

Рис. 9.30.Формы поперечного сечения модели ложки
