Владимир Верстак - 3ds Max 2008. Секреты мастерства

2. Выделите модель яблока и примените к ней модификатор FFD Box (Произвольно деформируемый контейнер (прямоугольный)), для чего выполните команду Modifiers ► Free Form Deformers ► FFD Box (Модификаторы ► Произвольные деформации ► Произвольно деформируемый контейнер (прямоугольный)).

3. В области Dimensions (Размеры) свитка FFD Parameters (Параметры произвольно деформируемого контейнера) щелкните на кнопке Set Numbers of Points (Установить количество точек) и в появившемся окне Set FFD Dimensions (Установить размеры произвольно деформируемого контейнера) задайте всем параметрам значение, равное 5.

4. В стеке модификаторов перейдите на уровень редактирования подобъектов Set Volume (Установить объем) и, используя инструмент масштабирования Select and Uniform Scale (Выделить и равномерно масштабировать)

откорректируйте форму произвольно деформируемого контейнера так, чтобы она в общих чертах повторяла форму яблока (рис. 9.7).

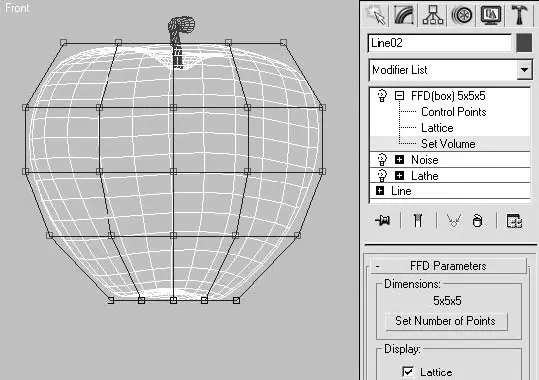

Рис. 9.7.Форма произвольно деформируемого контейнера (слева) и окно стека модификатора FFD Box (Произвольно деформируемый контейнер (прямоугольный)) (справа)

5. В стеке модификаторов перейдите на уровень редактирования подобъектов Control Points (Контрольные точки) и выделите в верхнем ряду четыре вершины, равноудаленные от центра, в один ряд.

6. Используя инструмент Select and Move (Выделить и переместить)

переместите выделенные точки немного вверх, формируя модель яблока в области хвостика (рис. 9.8).

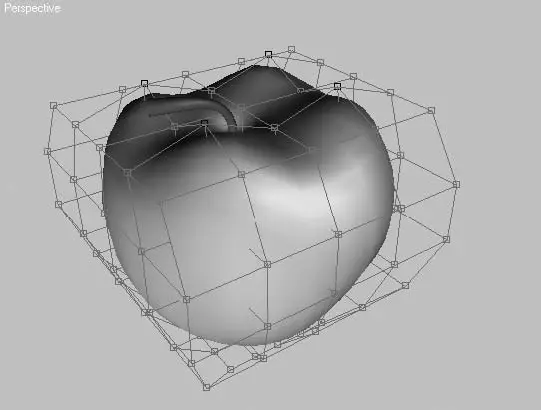

Рис. 9.8.Результат формирования верхней части яблока

7. Выделите в нижнем ряду такие же четыре точки произвольно деформируемого контейнера и сместите их немного вниз для получения окончательной формы яблока (рис. 9.9).

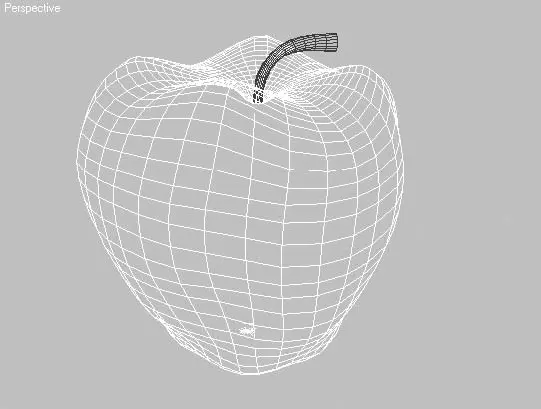

Рис. 9.9.Окончательная модель яблока

Сгруппируйте яблоко и хвостик (в первом и втором вариантах), чтобы иметь возможность манипулировать группой и сделать несколько копий для натюрморта.

СОВЕТ

Сделав две-три копии объекта, можно изменить форму этих копий, вернувшись к параметрам модификатора Noise (Шум) или FFD Box (Произвольно деформируемый контейнер (прямоугольный)) в стеке модификаторов и сделав там соответствующие изменения.

Создадим модель груши. Процесс построения этой модели совершенно такой же, как и для яблока: начинаем с построения профиля при помощи сплайна, затем применяем модификатор Lathe (Вращение) и, наконец, уточняем форму модели при помощи модификатора Noise (Шум) или FFD Box (Произвольно деформируемый контейнер (прямоугольный)) (рис. 9.10).

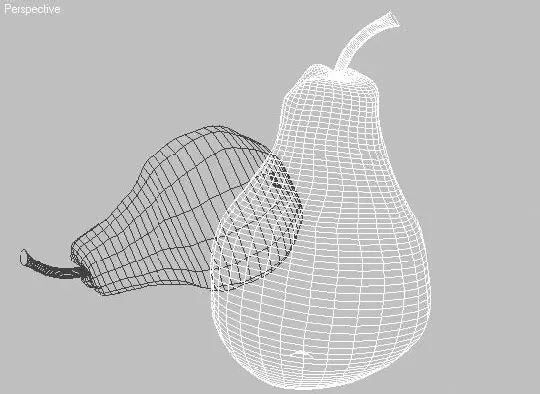

Рис. 9.10.Модель груши

Рассмотрим процесс построения виноградной грозди. На самом деле нам понадобится создать лишь стебель и одну ягоду, скопировав которую, получим целую гроздь.

Для построения модели винограда сделайте следующее.

1. В окне проекции Top (Сверху) постройте объект Sphere (Сфера).

ПРИМЕЧАНИЕ

При построении сплайнов для вазы, яблока и груши мы не учитывали реальные размеры этих объектов, а лишь ориентировались на их пропорции. По этой причине и с виноградом необходимо поступить точно так же. По размеру сфера должна соответствовать размеру ягоды винограда и быть сопоставима с размерами созданных ранее объектов.

2. Используя инструмент Select and Uniform Scale (Выделить и равномерно масштабировать)

масштабируйте сферу в вертикальной плоскости так, чтобы она приобрела вытянутую форму (рис. 9.11). При желании ее можно уточнить, используя дополнительно модификаторы поверхности.

Рис. 9.11.Форма ягоды винограда, построенная из сферы

3. В окне проекции Front (Спереди) известным вам способом постройте сплайн, который послужит формой пути лофт-объекта для хвостика, находящегося в верхней части ягоды (рис. 9.12).
