Владимир Верстак - 3ds Max 2008. Секреты мастерства

1. Откройте окно редактирования системы частиц, выполнив команду меню Graph Editors ► Particle View (Графические редакторы ► Окно системы частиц).

2. В окне событий выделите PF Source 01, щелкнув на нем. В результате цвет контура объекта изменится на белый. Щелкните на нем правой кнопкой мыши и выберите из контекстного меню строку Properties (Свойства) (рис. 8.135).

3. В области Motion Blur (Размытие движения) открывшегося окна Object Properties (Свойства объекта) установите переключатель в положение Image (Изображение), задайте параметру Multiplier (Усилитель) значение 12 и проследите, чтобы флажок Enable (Включить) был установлен.

4. Откройте окно Render Scene (Визуализация сцены), для чего воспользуйтесь клавишей F10, и перейдите на вкладку Renderer (Визуализатор).

5. В области Image Motion Blur (Размытие картинки в движении) установите флажок Apply (Применить).

На рис. 8.136 показан кадр из анимации, создание которой было описано в данном разделе.

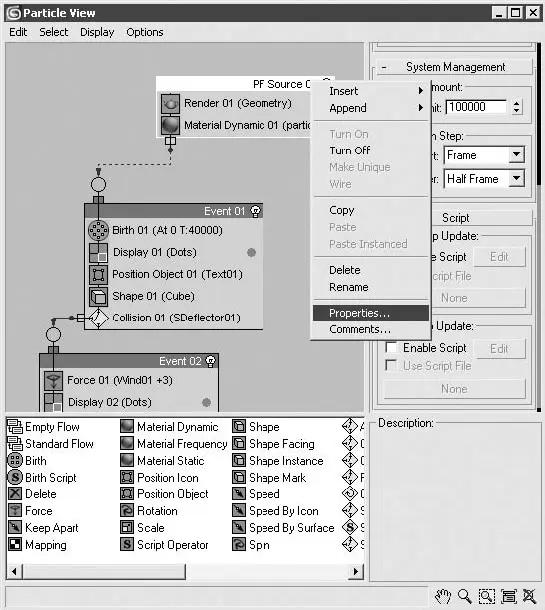

Рис. 8.135.Контекстное меню объекта PF Source01

Рис. 8.136.Визуализация 48 кадра анимации

ПРИМЕЧАНИЕ

В папке Examples\Глава 08\Text_dispersion прилагаемого к книге DVD находится файл описанной сцены text_dispersion.max. В папке Video\Глава 08 имеется готовая анимация dispertion.avi.

• Натюрморт

• Моделирование лофт-объектов

• Моделирование штор

• Полигональное моделирование телефонной трубки

• Моделирование микроволновой печи

• Комплексный подход к моделированию: создание крана для ванной

Нет ничего более увлекательного при работе с программами трехмерного моделирования, чем создание объектов сцены. Именно в процессе моделирования обретают форму фантазии и мечты. Нет необходимости говорить о том, что для создания модели, способной удивить зрителя, надо обладать большим терпением и определенным багажом знаний.

В этой главе вы научитесь основным приемам моделирования, начиная с простых упражнений и постепенно переходя к решению более сложных задач. Мы рассмотрим сплайновое, полигональное, Surface– и NURBS-моделирование. Полученные в этой главе знания помогут вам создавать более сложные модели, о которых пойдет речь в следующих главах. Эти базовые знания станут основой для моделирования автомобиля и головы персонажа, о чем будет рассказано в третьей части книги.

Изучая моделирование трехмерных объектов, мы стремимся создавать большие и сложные работы, но оказывается, что простыми средствами можно добиться вполне приемлемых результатов. Ключ к успеху не только в том, чтобы модель или сцена была сложной, но и в том, как подать эту сцену, как расположить источники света и выполнить текстурирование.

Рассмотрим упражнение по моделированию натюрморта простыми и доступными всем средствами программы 3ds Max. На рис. 9.1 показан результат визуализации сцены, выполненной с использованием инструментов и модификаторов, доступных еще во второй версии программы.

Рис. 9.1.Натюрморт

Если внимательно посмотреть на эту сцену, то можно увидеть, что все объекты выполнены на основе примитивов или при помощи стандартных модификаторов и не представляют большой сложности в исполнении. Центральное место в композиции занимает бронзовая ваза – с нее и начнем моделирование. Вы уже знаете, что проще всего симметричные предметы, имеющие ось вращения, строить с использованием модификатора Lathe (Вращение). Не станет исключением и ваза для фруктов. Начнем моделирование с построения ее профиля при помощи сплайна. Для этого сделайте следующее.

1. Выполните команду Create ► Shapes ► Line (Создать ► Формы ► Линия) и в окне проекции Front (Спереди) начните построение сплайна формы вазы (рис. 9.2).

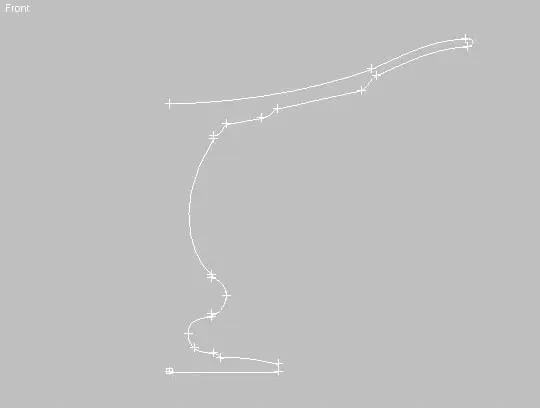

Рис. 9.2.Профиль будущей вазы

СОВЕТ

Начинайте построение формы профиля для тела вращения с вертикальной линии, определяя таким образом начальную и конечную точку сплайна, постепенно добавляя новые вершины (команда Refine (Уточнить)) и редактируя их положение в пространстве. Кроме того, можно строить профиль, последовательно создавая вершины от начала до конца. В этом случае необходимо следить за тем, чтобы первая и последняя вершины сплайна находились на оси вращения, для чего используйте привязки к сетке.
