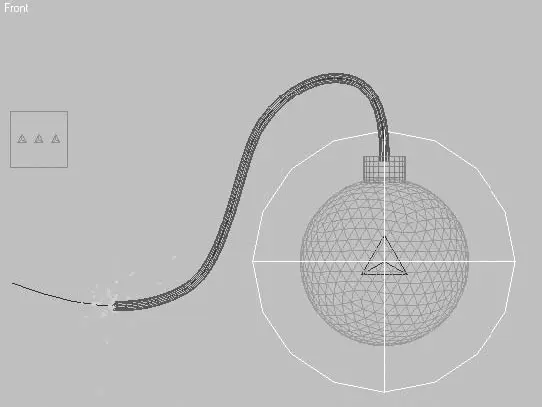

Рис. 8.17.Расположение габаритного контейнера относительно объекта-бомбы

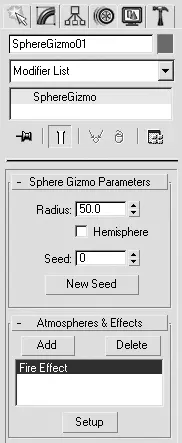

Рис. 8.18.Габаритный контейнер с добавленным эффектом огня

Теперь следует настроить параметры эффекта для взрыва.

1. В свитке Atmospheres & Effects (Атмосфера и эффекты) выделите строку с именем добавленного эффекта и щелкните на кнопке Setup (Настройки).

2. Убедитесь в том, что в области Shape (Форма) открывшегося окна Environment and Effects (Окружающая среда и эффекты) переключатель Flame Type (Тип огня) установлен в положение Fireball (Облако пламени).

3. В этой же области задайте параметру Regularity (Регулярность) значение 0,6, что позволит придать эффекту форму, близкую к форме габаритного контейнера (значение, равное 1, создаст абсолютно круглый огненный шар).

4. В области Explosion (Взрыв) установите флажок Explosion (Взрыв). В результате программа будет рассматривать эффект огня как взрыв.

5. В этой же области щелкните на кнопке Setup Explosion (Настройки взрыва) и в открывшемся окне Setup Explosion Phase Curve (Настройки кривой фаз взрыва) задайте параметрам Start Time (Время начала) и End Time (Время окончания) значения, равные 100 и 180 соответственно. Эти значения определяют начало и окончание действия эффекта взрыва.

Остальные параметры эффекта взрыва могут оставаться заданными по умолчанию, а если вам не понравится результат, вы всегда можете поменять их на свои.

Активизируйте окно перспективного вида, переместите ползунок таймера анимации на 102 кадр (начало взрыва) и выполните визуализацию (рис. 8.19).

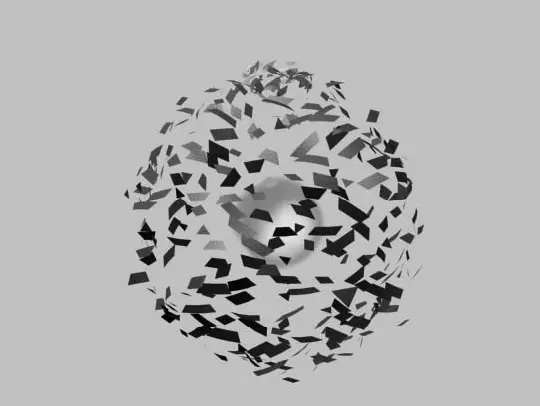

Рис. 8.19.Визуализация эффекта взрыва в 102 кадре анимации

ВНИМАНИЕ

Эффект можно визуализировать только в окне проекции Perspective (Перспектива) или в окне вида из камеры. В окнах проекций Front (Спереди), Left (Слева), Top (Сверху), Right (Справа) и др. эффект не визуализируется.

Как видно из визуализации, размера эффекта взрыва недостаточно. Сделать его большим можно, увеличив размеры габаритного контейнера SphereGizmo01. Для этого выделите этот объект и в свитке Sphere Gizmo Parameters (Параметры сферического габаритного контейнера) задайте параметру Radius (Радиус) значение 130. Повторите визуализацию эффекта и убедитесь в том, что размер облака пламени приблизительно равен радиусу разлетающихся осколков бомбы (рис. 8.20).

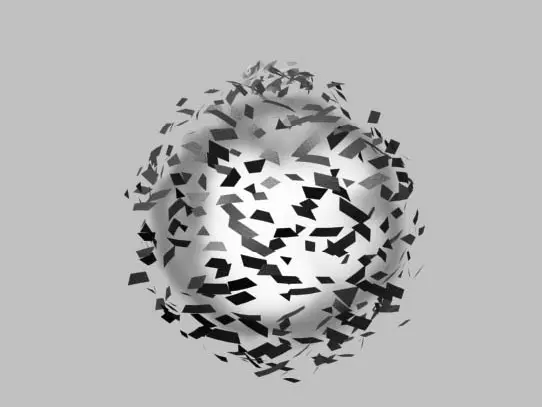

Рис. 8.20.Визуализация взрыва с измененным радиусом габаритного контейнера

Для проверки выполненной анимации визуализируйте и другие кадры анимации. При необходимости измените настройки эффекта или размер габаритного контейнера. Визуализируйте все кадры и сохраните анимацию как последовательность изображений или видеоролик.

ПРИМЕЧАНИЕ

При необходимости вы можете обратиться к файлу упражнения bomb_end.max с выполненными настройками анимации. Он расположен на прилагаемом DVD в папке Examples\Глава 08\Bomb. В папке Video\Глава 08 содержится готовая анимация bomb.avi.

Анимацию модели книги, как и многие другие задачи, можно выполнить разными способами. Например, использовать примитив Box (Параллелепипед) для моделирования корешка книги и неподвижно лежащих листов, а для создания переворачивающихся листов – объект Plane (Плоскость) с достаточно плотной сеткой полигонов, чтобы сделать корректный изгиб. После этого применить модификатор FFD (Box) (FFD-контейнер (прямоугольный)) и, манипулируя вершинами контейнера, создать ключи анимации. Можно анимировать параметры модификатора Bend (Изгиб). Я хочу предложить вам собственный способ моделирования книги и два способа анимации переворачивающихся страниц. Один способ анимации основан на смешанной технике моделирования с последующей анимацией вершин, составляющих поверхность листа. При этом вам не придется сидеть и скрупулезно подгонять вершины по форме изгиба страницы, как это неизбежно было бы в случае с полигональным объектом. Для этих целей будет использована поверхность, форма которой описывается математическими выражениями, – NURBS-поверхность. При помощи второго способа анимации вы построите лофт-поверхность по четырем кривым. В этом случае анимация листа книги будет осуществляться не перемещением кривых или их контрольных точек в пространстве, а поворотом этих кривых вокруг точки, расположенной у основания корешка книги.
