Autodesk - AutoCAD 2008. Руководство пользователя

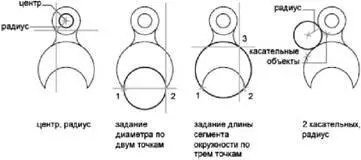

Круги можно строить различными способами. По умолчанию построение производится по заданным центру и радиусу. Существуют также три дополнительных метода, которые показаны на чертеже.

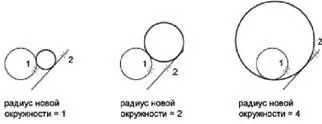

Точка касания — это точка, в которой объект касается другого объекта, не пересекаясь с ним. Для построения окружности, касающейся других объектов, нужно указать точки касания на каждом из объектов и радиус окружности. На следующих чертежах построенная окружность показана жирной линией; точки касания — (1) и (2).

Для построения окружности, касательной в трех точках, нужно установить режим привязки "Касательная" командой ПРИВЯЗКА и построить окружность по трем точкам.

См. также:

■ Использование объектной привязки

■ Построение изометрических кругов

Для построения круга по центру и радиусу (или диаметру)

1. Выполнить одно из следующих действий:

■ Выберите меню "Рисование"→"Круг"→"Центр, радиус".

■ Выберите меню "Рисование"→"Круг"→"Центр, диаметр".

2. Укажите точку центра.

3. Задайте радиус или диаметр.

Рисование

КРУГ

Для построения круга, касающегося двух объектов

1. Выберите меню "Рисование"→"Круг"→"Две точки касания, радиус".

Включается режим объектной привязки "Касательная".

2. Выберите первый объект, которого касается окружность.

3. Выберите второй объект, которого касается окружность.

4. Задайте радиус круга.

Рисование

КРУГ

Команды

КРУГ

Построение окружностей

ПОДОБИЕ

Построение концентрических кругов, параллельных отрезков и кривых

Системные переменные

CIRCLERAD

Радиус круга по умолчанию. Нуль указывает на отсутствие значения по умолчанию

WHIPARC

Управляет сглаживанием кругов и дуг на экране

Утилиты

Нет

Ключевые слова для команд

Нет

Полилиния представляет собой связанную последовательность сегментов; все эти сегменты являются единым объектом. Полилинии могут состоять из линейных и дуговых сегментов, а также из любых их сочетаний.

Полилинии используются, если предполагается работа с набором сегментов как с целым. У полилиний можно изменять ширину и кривизну сегментов. Имеющиеся на чертеже полилинии можно отредактировать командой ПОЛРЕД, а также преобразовать в отдельные линейные и дуговые сегменты с помощью команды РАСЧЛЕНИТЬ. Пользователь может:

■ Преобразовывать сглаженные сплайнами полилинии в сплайны командой СПЛАЙН

■ Создавать многоугольники с помощью замкнутых полилиний

■ Создавать полилинии из контуров перекрывающихся объектов

Полилинии могут иметь дуговые сегменты. Каждый из таких сегментов строится из конечной точки предыдущего сегмента. Дуги описываются заданием угла, центра, направления или радиуса. Кроме того, дугу можно построить указанием второй и конечной точек.

Имеется возможность построения замкнутой полилинии для создания многоугольника. Для замыкания полилинии нужно выбрать начальную точку последней стороны объекта, ввести з (Замкнуть) и нажать ENTER.

Создаваемые полилинии могут иметь различную ширину, которая устанавливается опциями "Ширина" и "Полуширина". Для каждого сегмента можно задать свое значение ширины; кроме того, сегменты могут сужаться или расширяться, если значения ширины в начальной и конечной точках различны. Эти опции доступны после указания начальной точки при построении полилинии.

Опциями "Ширина" и "Полуширина" задается ширина следующего создаваемого сегмента полилинии. При указании значения 0 строится тонкий сегмент с нулевой шириной. Любые ненулевые положительные значения ширины приводят к созданию широких линий, которые отображаются закрашенными или в виде контуров, в зависимости от состояния режима закраски. Опцией "Полуширина" можно задавать расстояние от осевой линии широкой полилинии до ее края.
