2. В диалоговом окне "Стиль мультилиний" выберите "Новый".

3. В диалоговом окне "Создать новый стиль мультилинии" введите имя стиля мультилинии и выберите стиль для начала рисования. Нажмите кнопку "Продолжить".

4. В диалоговом окне "Новый стиль мультилинии" выберите параметры стиля мультилинии. Можно также ввести описание.

Пояснение не является обязательной характеристикой стиля мультилиний. Его длина не должна превышать 255 символов, включая пробелы.

5. Нажать "OK".

6. В диалоговом окне "Стиль мультилинии", нажмите кнопку "Сохранить", чтобы сохранить стиль мультилинии в файл (по умолчанию имя файла acad.mln ). В одном файле можно сохранять несколько стилей мультилиний.

Перед созданием нового стиля мультилинии следует сохранить текущий стиль. В противном случае все изменения в текущем стиле будут потеряны.

Команды

ПОДОБИЕ

Построение концентрических кругов, параллельных отрезков и кривых

МЛИНИЯ

Создание нескольких параллельных отрезков

МЛСТИЛЬ

Создает, изменяет и управляет стилями мультилиний

Системные переменные

CMLSTYLE

Установка многострочного стиля, который управляет отображением многострочного текста

Утилиты

Нет

Ключевые слова для команд

Нет

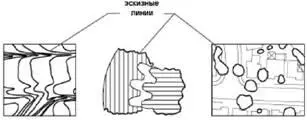

Эскизное рисование используется при построении линий неправильной формы и при оцифровке бумажных оригиналов с помощью дигитайзера.

Для рисования эскизов существует команда ЭСКИЗ. Эскизное рисование используется при построении линий неправильной формы и при оцифровке бумажных оригиналов с помощью дигитайзера.

При эскизном рисовании устройство указания используется как перо. После щелчка мыши перо опускается и рисует на экране; следующий щелчок мыши поднимает перо, и рисование прекращается. Эскизы состоят из множества прямолинейных сегментов. Каждый из сегментов может представлять собой либо отдельный объект, либо сегмент полилинии. Минимальная длина, или приращение, сегментов задается пользователем. При этом малая длина сегментов обеспечивает точность построений, но при этом значительно увеличивается размер файла чертежа. Поэтому данное средство следует применять только в случае крайней необходимости.

Перед построением эскиза следует убедиться, что системная переменная CELTYPE задает тип линии ПОСЛОЮ. Если используется тип линий, состоящий из точек или штрихов, а длина некоторых элементов образца (штрихов или промежутков) превышает величину приращения, то образец типа линий будет рисоваться не полностью.

Стирание эскизных линий производится с помощью опции "Стереть" команды ЭСКИЗ. При этом стирается участок эскизной линии от выбранной точки до конца линии.

Сохраненные эскизные линии нельзя ни редактировать, ни стирать опцией "Стереть" команды ЭСКИЗ. По завершении эскизного рисования воспользуйтесь командой СТЕРЕТЬ.

Режим "Планшет" используется при работе с дигитайзером. Эскизное рисование в режиме "Планшет" используется, например, для копирования контуров карт с бумажного оригинала непосредственно на чертеж. Во время построения эскиза невозможно отключить режим "Планшет".

При включенном режиме "Планшет" можно настроить программу таким образом, что координаты чертежа на бумаге будут отображаться в программе в соответствии с Мировой системой координат. Таким образом устанавливается прямая связь между координатами перекрестья курсора на экране, координатами на планшете и координатами исходного чертежа. После того как соотнесение координат чертежа на бумаге настроено, может обнаружиться, что область, отображаемая на экране, не является требуемой областью. Во избежание этого перед входом в режим эскизного рисования нужно с помощью команды ПОКАЗАТЬ добиться показа на экране всей рабочей области.
