Роберт Хайнеманн - Визуальное моделирование электронных схем в PSPICE

Этот источник можно использовать для анализа цепей как постоянного (DC-анализ), так и переменного (АС-анализ) тока, а также для анализа переходных процессов (Transient-анализ). При проведении анализа переходных процессов источник VSIN создает синусоидальное переменное напряжение. В табл. П4 описаны атрибуты источника напряжения VSIN. На рис. П1 дана диаграмма, соответствующая параметрам: VOFF=0 B; VAMPL=1 B; FREQ=1 кГц; TD=0.5 мс; DF=500; PHASE=45°.

Таблица П4. Атрибуты источника напряжения VSIN

Рис. П1. Диаграмма напряжения источника VSIN

Во время моделирования всегда действительны только те атрибуты, которые относятся к проводимому в данный момент анализу. Однако даже тогда, когда вы не собираетесь проводить анализ переходных процессов, вы, тем не менее, должны задать какие-нибудь значения для его атрибутов, так как в противном случае программа PSPICE откажется проводить моделирование. Диаграмма напряжения источника VSIN строится по следующей функции:

U(t) = VOFF + VAMPL * sin(2р * (FREQ * (t – TD) + PHASE / 360)) * e –(t–TD)*DF

Этот источник можно использовать для анализа цепей как постоянного (DC-анализ), так и переменного (АС-анализ) тока, а также для анализа переходных процессов (Transient-анализ). При проведении анализа переходных процессов источник VPULSE создает периодическую последовательность импульсов напряжения. В табл. П5 описаны атрибуты источника напряжения VPULSE. На рис. П2 дана диаграмма, соответствующая параметрам: V1=0.5 В; V2=2 В; TD=0.5 мс; TR=0.2 мс; TF=0.2 мс; PW=2 мс; PER=4 мс.

Таблица П5. Атрибуты источника напряжения VPULSE

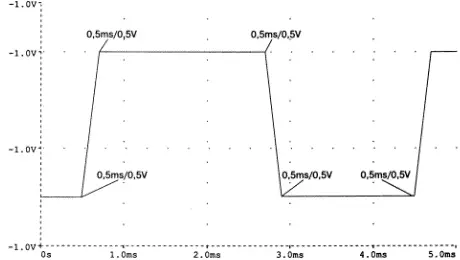

Рис. П2. Диаграмма напряжения источника VPULSE

Этот источник можно использовать для анализа цепей как постоянного (DC-анализ), так и переменного (АС-анализ) тока, а также для анализа переходных процессов (Transient-анализ). При проведении анализа переходных процессов источник VEXP создает экспоненциально нарастающее и падающее напряжение. В табл. П6 описаны атрибуты источника напряжения VEXP. На рис. П3 дана диаграмма, соответствующая параметрам: V1=0.5 В; V2=2 В; TD1=0.5 мс; TD2=5 мс; ТС1=0.5 мс; ТС2=0.2 мс.

Таблица П6. Атрибуты источника напряжения VEXP

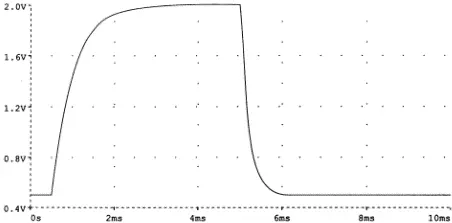

Рис. П3. Диаграмма напряжения источника VEXP
