Этот источник напряжения поддерживает связь с более ранними версиями программы PSPICE. Здесь вы можете вводить атрибуты всех источников напряжения непосредственно в том синтаксисе, которым пользуется PSPICE. Раньше, когда в программе еще не было такого удобного редактора проектирования схем, каким она располагает сейчас, это приходилось делать поневоле. Теперь уже вряд ли кто- нибудь станет вводить атрибуты источников по старинке добровольно.

В окне атрибутов этого источника напряжения вы можете вводить пары значений времени и напряжения. Затем каждая часть пары линейно связывается с соответствующей частью следующей пары (partwise linear), образуя таким образом диаграмму напряжения.

При использовании источника напряжения VPWL_ENH вам предоставляются расширенные (Enhanced) возможности применения источника VPWL. Данный источник напряжения позволяет очень гибкое программирование. Однако дело это непростое, и, если вы хотите ему научиться, вам придется основательно проштудировать соответствующую главу оригинального справочника по программе PSPICE, который находится на прилагаемом к книге компакт-диске.

С помощью этого источника можно модулировать синусоидальное напряжение носителя с синусоидальным напряжением более низкой частоты. Речь здесь идет о Single Frequency Frequency Modulation, то есть о частотной модуляции с чисто синусоидальным напряжением. В табл. П7 описаны атрибуты источника напряжения VSFFM. На рис. П4 дана диаграмма, соответствующая параметрам: VOFF=0; VAMPL=1; FC=1 кГц; MOD=8; FM=100 Гц.

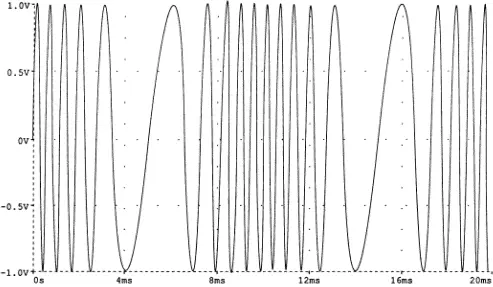

Рис. П4. Диаграмма напряжения источника VSFFM

Таблица П7. Атрибуты источника напряжения VSFFM
