Шаг 36 Откройте окно DC Sweep. Ориентируясь на рис. 7.30, проведите необходимые настройки: в качестве изменяемого параметра будет использоваться значение сопротивления Rvar от 1 до 20 кОм с шагом в 1 Ом. Подтвердите все установки, щелкнув по кнопке OK.

Рис. 7.30. Окно DC Sweep с установками для проведения анализа цепи постоянного тока

Шаг 37Запустите процесс моделирования и выведите на экран PROBE диаграмму напряжения на Rvar и диаграмму тока, проходящего через Rvar (рис 7.31).

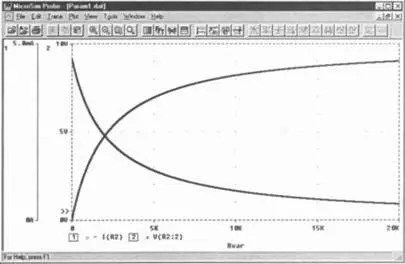

Рис. 7.31. Напряжение на Rvar и ток, проходящий через Rvar

Диаграмма, изображенная на рис. 7.31, иллюстрирует то, что вам давно уже известно: когда сопротивление Rvar имеет нулевое значение, то значение тока, проходящего через Rvar, очень высоко, а напряжение на Rvar равно нулю. При очень высоких значениях Rvar ток, проходящий через Rvar, приближается к нулевому значению, а напряжение — к значению 10 В.

Разумеется, что при изменении Rvar также меняется и мощность, рассеиваемая на Rvar. Эту мощность вы сейчас графически представите.

Шаг 38 Удалите диаграммы тока и напряжения на Rvar, а также дополнительную ось координат Y (команда Plot→Delete Y Axis(Удалить ось Y)), чтобы подготовить экран PROBE для изображения диаграммы мощности. Затем откройте окно Add Tracesи отправьте в строку Trace Expressionпроизведение тока и напряжения на Rvar (рис. 7.32).

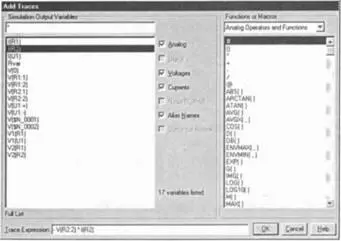

Рис. 7.32. Окно Add Tracesс введенным выражением для расчета мощности, рассеиваемой на Rvar

Шаг 39Выведите на экран диаграмму мощности, рассеиваемой на Rvar (рис. 7.33).

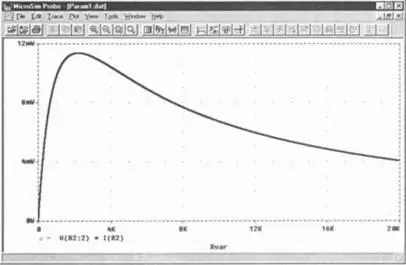

Рис. 7.33. Диаграмма мощности, рассеиваемой на Rvar, с ярко выраженным максимумом

Шаг 40Активизируйте курсор PROBE, чтобы выявить точное положение максимума (рис. 7.34).

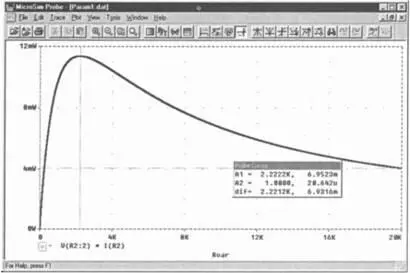

Рис. 7.34. Диаграмма зависимости мощности, рассеиваемой на Rvar, с курсором

Из теории вы знаете, что мощность достигает своего максимального значения тогда, когда значение Rvar равно значению R 1. Это называется согласование по мощности. На рис. 7.34 показано, что мощность имеет максимальное значение при сопротивлении 2.2 кОм. Итак, результаты проведенного моделирования в точности подтверждают теорию.

Для того чтобы поупражняться в проведении анализа DC Sweep с использованием двух переменных, вы сейчас еще раз должны будете подтвердить на практике теоретическое положение, в соответствии с которым согласование по мощности происходит тогда, когда значения Rvar и R 1равны. В ходе предстоящего анализа в качестве основной переменной будет изменяться значение Rvar, в качестве дополнительной — значение R 1.

Шаг 41Проведите анализ DC Sweep в сочетании с анализом DC Nested Sweep. В ходе предварительной установки руководствуйтесь образцами на рис. 7.35 и 7.36. Сопротивления резисторов R 1и R 2зарегистрированы как параметры R iи Rvar для проведения анализа DC Sweep с двумя изменяемыми переменными. Цель анализа — определить зависимость мощности, рассеиваемой на R 2, от величины сопротивлений резисторов R 2и R 1. По окончании моделирования выведите на экран PROBE диаграмму, изображенную на рис. 7.37.

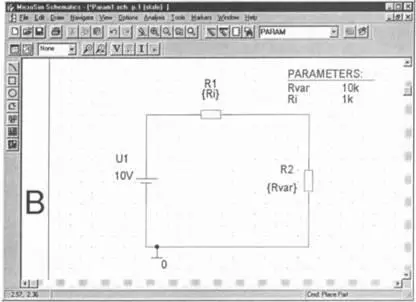

Рис. 7.35. Чертеж схемы в редакторе SCHEMATICS

а)

б)

Рис. 7.36. Предварительная установка для проведения анализа цепи постоянного тока с основной (а) и дополнительной (б) переменными

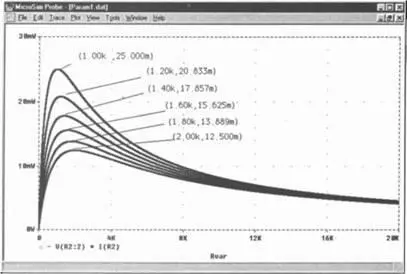

Рис. 7.37. Диаграмма изменения мощности, рассеиваемой на Rvar; в зависимости от величины сопротивлений резисторов R 2и R 1

Шаг 42 Поупражняйтесь в измерении максимумов семейства кривых (см. рис. 7.37) с помощью курсора и подтвердите, таким образом, еще раз, что точки максимумов соответствуют значениям Rvar=R 1.
