Задание 6.4.Загрузите на экран редактора SCHEMATICS схему последовательной цепи RLC.sch (рис. 6.1) и проведите для нее анализ AC Sweep в диапазоне частот 100 Гц–1 МГц. По окончании моделирования выведите на экран PROBE диаграмму частотных характеристик тока I и напряжений U Lи U Cна катушке и конденсаторе:

1. Исследуйте влияние величины сопротивления R на характеристики I, U Lи U C.

2. Какое значение следует задать для сопротивления R, чтобы U Lи U Cне достигали резонансных значений? Насколько велика при этом ширина полосы частот (при спаде до 70% от I max)?

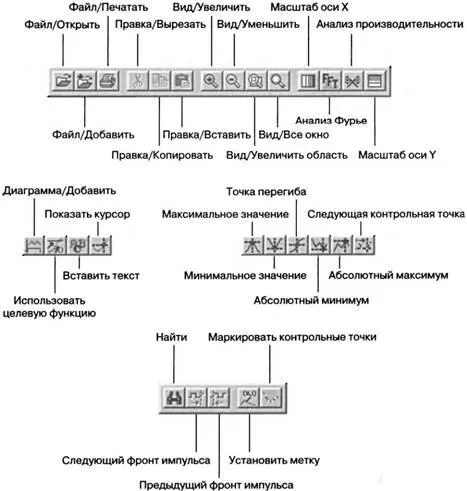

Рис. 6.25. Элементы управления программы PROBE

На рис. 6.25 показаны элементы управления программы PROBE, а соответствующие им функции описаны в табл. 6.1.

Таблица 6.1. Функции редактора PROBE

Рецепт 1. Изменить масштабирование осей координат X и Y

Масштабирование оси координат X:

1. Откройте в PROBE меню Plotи выберите опцию X Axis Settings, чтобы открыть одноименное окно (см. рис. 6.15).

2. Отметьте в этом окне в разделе Data Range(Диапазон данных) опцию User Defined(Определяемый пользователем).

3. Задайте начальную и конечную координаты интервала значений, который следует отобразить на оси X (см. рис. 6.15).

4. Закройте окно щелчком по кнопке OK.

Масштабирование оси координат Y:

1. Откройте в PROBE меню Plotи выберите в нем опцию Y Axis Settings, чтобы открыть одноименное окно (см. рис. 6.4).

2. Отметьте в этом окне в разделе Data Rangeопцию User Defined.

3. Задайте начальную и конечную координаты интервала значений, который следует отобразить на оси Y (см. рис. 6.4).

4. Закройте окно щелчком по кнопке OK.

Рецепт 2.Вывести на экран PROBE диаграмму напряжения как разницу двух узловых потенциалов

1. Откройте окно Add Traces,щелкнув по кнопке .

2. Щелкните по имени первого потенциала и тем самым отправьте его в строку Trace Expression, находящуюся в нижней части окна Add Traces(см. рис. 6.6).

3. Щелкните по имени второго потенциала, чтобы и его отправить тем же способом в строку Trace Expression.

4. Поставьте между двумя потенциалами в строке Trace Expressionзнак минуса, нажав соответствующую клавишу либо щелкнув по знаку «-» в правой части окна Add Traces(см. рис. 6.6).

5. Щелкните по кнопке OK.

Рецепт 3. Удалить диаграмму с экрана PROBE

1. Маркируйте диаграмму, которую следует удалить, щелкнув по ее имени в строке, расположенной в нижней части экрана PROBE.
