Сергей Бондаренко - Photoshop. Лучшие фильтры

Каждый проект, над которым вы работаете, называется трехмерной сценой. Ее создание обычно происходит в несколько этапов. Сначала загружаются трехмерные объекты, устанавливается освещение. Затем для каждого объекта разрабатывается материал, определяющий такие его свойства, как цвет, прозрачность, фактура, яркость и т. д. Наконец, на последнем этапе происходит визуализация сцены, или же, иными словами, просчет. Визуализация – это своего рода съемка трехмерной сцены с определенной точки, в результате которой становятся видны все свойства материалов, использованные в сцене эффекты, освещение и т. д.

Результатом визуализации в KPT SceneBuilder (Строитель сцен) является статическое изображение.

СОВЕТ.

Поскольку KPT SceneBuilder (Строитель сцен) – это доволно сложный и необычный фильтр, разработчики позаботились о подсказках, которые будут сопровождать практически любое ваше действие. Для включения режима всплывающих подсказок необходимо щелкнуть на значке с вопросительным знаком в правом верхнем углу окна модуля.

В KPT SceneBuilder (Строитель сцен) нельзя создавать трехмерные модели, как это можно делать в трехмерных редакторах. Зато вы можете экспортировать модель в формате 3DS, который используется программой 3ds max и поддерживается большинством трехмерных редакторов. Для экспорта выполните команду File ► Insert (Файл ► Вставка).

Первое, чему необходимо научиться, чтобы комфортно чувствовать себя с программой, – управлять объектами. Модели нужно уметь свободно перемещать, копировать, изменять их размер. Все эти простейшие команды можно выполнить при помощи команд Edit (Правка). Обратите внимание, что вы можете изменять положение самих объектов, а также положение камеры.

Когда объектов несколько, их нужно сгруппировать. Благодаря этому вы сможете управлять группой, как одним объектом. Для группировки объектов выделите их в окне проекции, удерживая нажатой кнопку Shift, и выполните команду Edit ► Group (Правка ► Группировать).

Модель может отображаться в окне проекции в следующих режимах: Wireframe (Сетчатая оболочка), Bounding Box (Ограничивающий параллелепипед), Shading (Грубо), Display Mode (Сглажено) и с Gouraud (Наложение текстуры).

В зависимости от того, насколько сложна созданная вами трехмерная сцена, вы можете переключаться между более простыми и сложными режимами отображения моделей в окне проекции. Это часто позволяет сэкономить системные ресурсы.

С помощью KPT SceneBuilder (Строитель сцен) можно имитировать простейшие свойства материалов – рельеф, блики, цвет, отражающую способность, прозрачность. Материал, создаваемый для объекта в KPT SceneBuilder (Строитель сцен), называется шейдер. Его настройки расположены в нижней части окна редактора. Чтобы определить настройки той или иной характеристики материала, нужно выбрать соответствующий пункт меню настроек шейдера.

Для описания таких характеристик материала, как рельеф и рисунок поверхности, можно использовать не только числовые значения параметров, но и растровые карты текстур. Эти карты представляют собой изображения в форматах JPG или BMP.

В сцене используется шесть источников света. От их настроек во многом зависит результат, который вы получите. Настраивать их можно с помощью окна Light Sources (Источники света).

Последний и, безусловно, самый ответственный этап создания трехмерной сцены – это визуализация. KPT SceneBuilder (Строитель сцен) просчитывает изображение, учитывая геометрию объектов, свойства материалов, из которых они сделаны, расположение и параметры источников света и т. д.

Просмотреть результат вашей работы можно с помощью кнопки Render Image (Визуализировать изображение) на панели инструментов. На визуализированном рисунке могут быть заметны ошибки, которые были не видны в процессе работы со сценой (например, неудачно выбранная текстура или недостаточно зеркальная поверхность). В этом случае у вас всегда будет возможность вернуться к работе над сценой и исправить их (рис. 8.31).

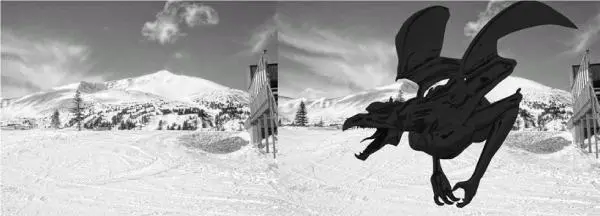

Рис. 8.31. Исходное изображение (слева) и пример использования фильтра KPT SceneBuilder (Строитель сцен) (справа).

Фильтр KPT SkyEffects (Небесные эффекты) генерирует изображение, на котором отображено реалистичное небо. Этот эффект очень похож на модуль Sky&Fog (Небо и туман) популярного генератора природных ландшафтов Bryce, работу над которым ранее вела фирма MetaCreations.
