Стандартные источники света — наиболее простые и наглядные. На их примере вы научитесь создавать несложные схемы освещения. Позднее, при работе с более сложными системами, вам уже будет проще ориентироваться в позиции и параметрах источников.

Стандартные источники света применяются в основном при работе с визуализатором Scanline. Позднее, работая с визуализатором mental rayв этой главе, мы изучим специализированные системы освещения.

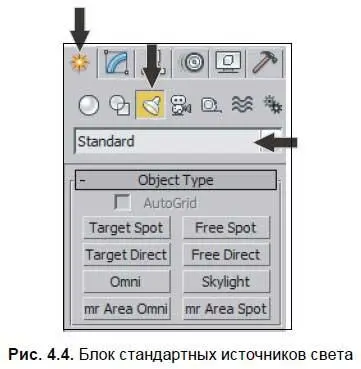

Стандартные источники света расположены в первом разделе командной панели ( Create), в третьем подразделе — Lights(Источники света). Здесь необходимо раскрыть свиток типов объектов и выбрать пункт Standard(Стандартные) (рис. 4.4).

Перед нами список стандартных источников света. Рассмотрим подробно порядок работы с некоторыми из них — Omni(Точечный), Target Spot(Направленный точечный), Target Direct(Направленный прямой).

Источник Omni(Точечный) представляет собой точку в пространстве, во все стороны от которой испускается свет. Он является аналогом обыкновенной лампочки. Устанавливая данный источник в разных местах сцены, вы показываете, откуда будет исходить свет.

Как только в сцене будет установлен хоть один самостоятельный источник света (совершенно любой), стандартный свет автоматически отключится, а освещение будет происходить лишь за счет самостоятельных источников. Рассмотрим порядок использования источника Omni(Точечный) на отвлеченном примере.

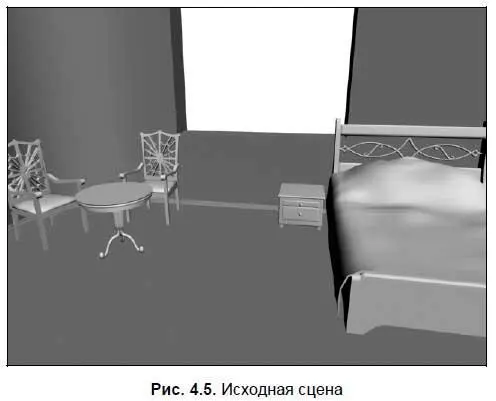

1. Откройте сцену из файла Komnata.max в папке Primeri_Scen\Glava_4 на компакт-диске. Перед вами модель помещения, наполненная произвольной мебелью (рис. 4.5). На примере данной сцены мы рассмотрим порядок использования некоторых стандартных источников.

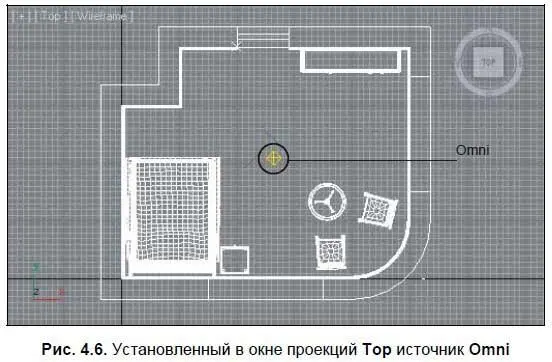

2. В списке инструментов создания стандартных источников света (рис. 4.4) выберите инструмент создания источника Omni(Точечный). Создается данный источник одним щелчком в какой-либо точке трехмерного пространства. В окне проекций Top(Вид сверху) установите источник в центре помещения (рис. 4.6).

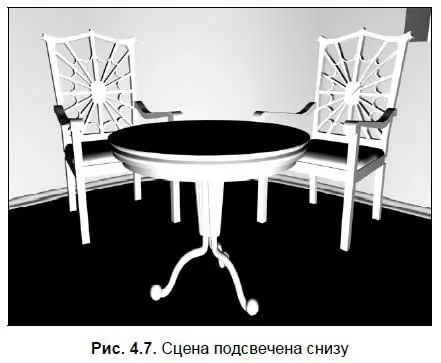

3. Источник установлен примерно в центре помещения, но так как вы создавали его в окне Top(Вид сверху), он "лежит на полу", т. е. высота его равна 0. Обратите внимание, что направление лучей света сменилось. Теперь сцена подсвечивается снизу (рис. 4.7).

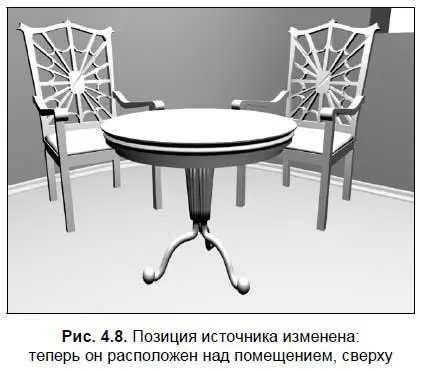

4. Источник света можно выделять и перемещать в пространстве точно так же, как и любой другой объект сцены. Выделите созданный источник и при помощи манипулятора движения поднимите его вверх, чуть выше предполагаемого потолка. Это можно сделать вручную, а можно — задав следующие точные значения координат: X = 250, Y = 200, Z = 0. Таким образом, источник устанавливается точно по центру помещения на высоте 4 метров над уровнем пола. Так как у нас отсутствует потолок, лучи света свободно проходят в помещение. Теперь свет исходит из верхней точки интерьера и распределяется по всему помещению (рис. 4.8).

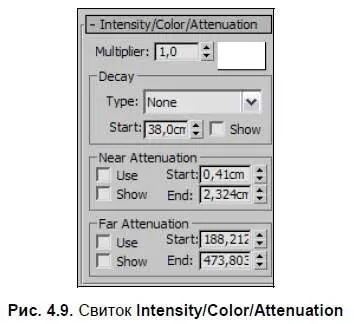

5. Вы убедились, что одним из наиболее важных параметров источника света является его позиция в пространстве по отношению к освещаемым объектам. Сейчас рассмотрим еще некоторые параметры, которые используются наиболее часто. Параметры источника света также расположены во втором разделе командной панели. Выделите созданный в сцене источник (если он не был выделен) и перейдите во второй раздел командной панели — Modify(Изменить). Здесь нам, прежде всего, понадобится свиток параметров Intensity/Color/Attenuation(Интенсивность/Цвет/Ослабление) — второй свиток. Найдите и раскройте его (рис. 4.9).

6. Параметр Multiplier(Усилитель) позволяет оперировать силой источника света. Чем выше значение данного параметра, тем более интенсивным будет освещение источника и наоборот. В промежутке от 1 до 0 свет постепенно ослабевает. При значении, равном 0, источник не испускает света вообще. Как правило, значение данного параметра не стоит задавать выше 2 единиц, т. к. источник начинает светить слишком сильно. На рис. 4.10 показан один и тот же ракурс сцены. Слева — значение параметра Multiplier(Усилитель) равно 0,4, а справа — 2.
