По условному соглашению значение в numXTicks и numYTicks задается на единицу меньше; если numXTicks равно 5, Plotter будет на самом деле выводить 6 отметок по оси x. Это упростит расчеты в будущем.

Рис. 5.8. Переменные—члены настроек графика PlotSettings.

Теперь давайте рассмотрим файл реализации:

001 #include

002 #include

003 #include "plotter.h"

Мы включаем необходимые заголовочные файлы и импортируем все символы пространства имен std в глобальное пространство имен. Это позволяет нам получать доступ к функциям, объявленным в , без указания префикса std:: (например, floor() вместо std::floor() ).

004 Plotter::Plotter(QWidget *parent)

005 : QWidget(parent)

006 {

007 setBackgroundRole(QPalette::Dark);

008 setAutoFillBackground(true);

009 setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);

010 setFocusPolicy(Qt::StrongFocus);

011 rubberBandIsShown = false;

012 zoomInButton = new QToolButton(this);

013 zoomInButton->setIcon(QIcon(":/images/zoomin.png"));

014 zoomInButton->adjustSize();

015 connect(zoomInButton, SIGNAL(clicked()), this, SLOT(zoomIn()));

016 zoomOutButton = new QToolButton(this);

017 zoomOutButton->setIcon(QIcon(":/images/zoomout.png"));

018 zoomOutButton->adjustSize();

019 connect(zoomOutButton, SIGNAL(clicked()), this, SLOT(zoomOut()));

020 setPlotSettings(PlotSettings());

021 }

Вызов setBackgroundRole() указывает QWidget на необходимость использования для цвета стирания виджета «темного» компонента палитры вместо компонента «window» (окно). Этим мы определяем цвет, который будет использоваться в Qt по умолчанию для заполнения любых вновь появившихся пикселей при увеличении размеров виджета прежде, чем paintEvent() получит возможность рисования нового пикселя. Для включения этого механизма необходимо также вызвать setAutoFillBackground(true). (По умолчанию дочерние виджеты наследуют фон своего родительского виджета.)

Вызов setSizePolicy() устанавливает политику размера виджета по обоим направлениям на значение QSizePolicy::Expanding. Это подсказывает любому менеджеру компоновки, который ответственен за виджет, что он прежде всего склонен к росту, но может также сжиматься. Такая настройка параметров типична для виджетов, которые занимают много места на экране. По умолчанию в обоих направлениях устанавливается политика QSizePolicy::Preferred, означающая, что для виджета предпочтительно устанавливать размер на основе его идеального размера, но он может сжиматься до своего минимального идеального размера или расширяться в любых пределах при необходимости.

Вызов setFocusPolicy(Qt::StrongFocus) заставляет виджет получать фокус при нажатии клавиши табуляции Tab. Когда Plotter получает фокус, он будет реагировать на события нажития клавиш. Виджет Plotter понимает несколько клавиш: «+» для увеличения изображения, «—» для уменьшения изображения и клавиш стрелок для прокрутки вверх, вниз, влево и вправо.

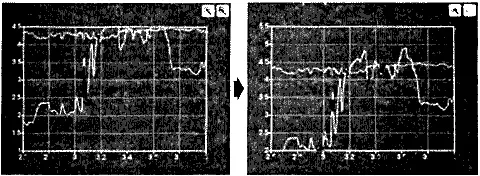

Рис. 5.9. Скроллинг виджета Plotter.

Также в конструкторе мы создаем две кнопки QToolButtons, каждая из которых имеет пиктограмму. Эти кнопки дают возможность пользователю увеличивать и уменьшать масштаб изображения. Пиктограммы кнопок хранятся в файле ресурсов, поэтому любое приложение, использующее виджет Plotter, должно иметь следующую строку в файле .pro:

RESOURCES = plotter.qrc

Этот файл ресурсов похож на файл, который мы использовали для приложения Электронная таблица:

images/zoomin.png

images/zoomout.png

Вызовы функции adjustSize() устанавливают для кнопок их идеальные размеры. Кнопки не размещаются в менеджере компоновки; вместо этого мы задаем их положение вручную при обработке события изменения размеров виджета Plotter. Поскольку мы не пользуемся никакими менеджерами компоновки, необходимо явно задавать родительский виджет кнопок, передавая this конструктору QPushButton.

Вызов в конце функции setPlotSettings() завершает инициализацию.

022 void Plotter::setPlotSettings(const PlotSettings &settings)

023 {

024 zoomStack.clear();

025 zoomStack.append(settings);

026 curZoom = 0;

027 zoomInButton->hide();

028 zoomOutButton->hide();

029 refreshPixmap();

030 }

Функция setPlotSettings() устанавливает настройки PlotSettings для отображения графика. Ее вызывает конструктор Plotter, и она может также вызываться пользователями класса. Построитель кривых начинает работу с принятого по умолчанию масштаба изображения. Каждый раз, когда пользователь увеличивает изображение, создается новый экземпляр PlotSettings, который затем помещается в стек масштабов изображения. Этот стек масштабов изображений представлен двумя переменными—членами:
