Симон Робинсон - C# для профессионалов. Том II

По умолчанию GDI+ будет представлять единицы измерения как пиксели на экране (или принтере, в зависимости от графического устройства), именно таким образом методы объекта Graphicsбудут представлять любые координаты, которые передаются им в качестве параметров. Например, точка Point(20, 10)представляет 20 пикселей вправо по экрану и 10 пикселей вниз. Обычно эти пиксели измеряются от верхнего левого угла клиентской области окна, как было до сих пор в рассмотренных примерах. Но это не всегда так, в некоторых ситуациях может потребоваться нарисовать относительно верхнего левого угла всего окна (включая границу) или даже относительно верхнего левого угла экрана. В большинстве случаев, однако, если документация не говорит обратное, можно предполагать, что речь идет о пикселях относительно верхнего левого угла клиентской области.

Мы вернемся к рассмотрению этого вопроса после изучения прокрутки экрана, когда речь пойдет об использовании трех различных координатных систем: мировых, страницы и устройства.

Подобно Pointи PointFразмеры выступают в двух вариантах. Структура Sizeпредназначена для работы с целыми значениями, SizeF— для значений с плавающей точкой. В остальном Sizeи SizeFидентичны. Мы сосредоточимся здесь на структуре Size.

Во многом Sizeаналогична структуре Point. Она имеет два целых свойства, которые представляют горизонтальное и вертикальное расстояния, основное различие состоит в том, что вместо Xи Yэти свойства называются Widthи Height. Можно представить предыдущую диаграмму с помощью кода:

Size АВ = new Size(20, 10);

Console.WriteLine("Moved {0} across, {1} down", AB.Width, AB.Height);

Строго говоря структура Sizeматематически представляет то же, что и Point, но концептуально она предназначена для использования немного другим образом. Pointприменяется, если говорится о местоположении объекта, a Size— когда речь идет о размере чего-то.

В качестве примера рассмотрим нарисованный ранее прямоугольник с координатой вверху слева (0, 0) и размером (50, 50):

Graphics dc. = е.Graphics;

Pen BluePen = new Pen(Color.Blue, 3);

dc.Rectangle(BluePen, 0, 0, 50, 50);

Размер этого прямоугольника равен (50, 50) и может быть представлен экземпляром Size. Нижний правый угол также находится в точке (50, 50), но будет представляться экземпляром Point. Чтобы увидеть различия, предположим, что мы рисуем прямоугольник в другом месте, так что его верхняя левая координата будет (10, 10).

dc.DrawRectangle(BluePen, 10, 10, 50, 50);

Теперь нижний правый угол имеет координаты (60, 60), но размер не изменился — по-прежнему (50, 50).

Дополнительный оператор был перезагружен для точек и размеров так, чтобы можно было добавлять размер к точке задавал другую точку:

static void Main(string [] args) {

Point TopLeft = new Point (10, 10);

Size RectangleSize = new Size(50, 50);

Point BottomRight = TopLeft + RectangleSize;

Console.WriteLine("TopLeft = " + TopLeft);

Console.WriteLine("BottomRight = " + BottomRight);

Console.WriteLine("Size = " + RectangleSize);

}

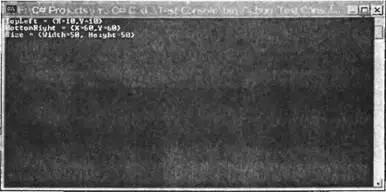

Этот код, выполняемый как простое консольное приложение, создает следующий вывод:

Отметим, что этот вывод показывает также, как метод ToString()объектов Pointи Sizeбыл переопределен для вывода значения в формате {X, Y}.

Аналогично можно вычесть Sizeиз Point, чтобы задать Point, или складывать два размера Size, задавая другой размер Size. Однако невозможно сложить точку Pointс другой точкой Point. Компания Microsoft определила, что такое действие не имеет концептуального смысла, поэтому было решено не создавать никакою перезагружаемого оператора + который бы позволял это сделать.

Можно также явно преобразовать Pointв Sizeи наоборот:

Point TopLeft = new Point(10, 10);

Size S1 = (Size)TopLeft;

Point P1 = (Point)S1;

При этом преобразовании значению S1.Widthприсваивается значение TopLeft.X, а S1.Height— TopLeft.Y. Следовательно, S1содержит (10, 10). P1будет содержать те же значения, что и TopLeft.

Эти структуры предcтавляют прямоугольную область (обычно на экране). Так же, как и в случае с Pointи Size, мы рассмотрим только структуру Rectangle. RectangleFпо сути идентична, за исключением того, что свойства, представляющие размеры, используют float, в то время как в Rectangleиспользует int.
