blend.AlphaFormat = 0;

blend.SourceConstantAlpha = 180;

Для поля BlendOp в данный момент определено только одно допустимое значение — AC_SRC_OVER.

Поле BlendFlags должно содержать 0.

Плохо документированный параметр AlphaFormat определяет взаимодействие пикселов источника и приемника, о чем мы еще поговорим далее.

Параметр SourceConstantAlpha определяет степень непрозрачности. Задав для этого поля 0, вы не увидите свой растр вообще. Максимальное значение, умещающееся в тип BYTE, равно 255. При этом выводимый растр полностью перекроет область назначения. Но зачем вам, в таком случае, AlphaBlend()? И это значение используется, в-основном, для второго режима.

Он требует некоторой дополнительной подготовки. В этом режиме растр, подготовленный для вывода, должен содержать информацию о степени прозрачности каждого пиксела. Это достигается, например, применением формата 32 бита на пиксел (по одному байту на каждый цветовой компонент и одному – на альфа-канал).

Сложности возникнут вот с чем. Мне неизвестен ни один графический пакет, позволяющий сохранять растры с альфа-каналом в формате, пригодном для AlphaBlend(). При создании такого растра программно мы можем сохранить его на диск (в формате Windows Bitmap 32-bit). Он прочитывается популярными программами типа ACDSee, но функции LoadBitmap() и LoadImage() отказываются его загружать. При попытке поместить его в ресурс rc.exe у меня вывалился с сообщением Internal error…

Но унывать не стоит. Мы можем подготовить растр в памяти, скомбинировав, например, два растра – с изображением объекта и его тени. К счастью, функция AlphaBlend() может работать с растрами, созданными с помощью CreateDIBSection():

HBITMAP CreateDIBSection(

HDC hdc, // handle to DC

CONST BITMAPINFO *pbmi, // bitmap data

UINT iUsage, // data type indicator

VOID **ppvBits, // bit values

HANDLE hSection, // handle to file mapping object

DWORD dwOffset // offset to bitmap bit values

);

Здесь hdc – контекст, совместимый с устройством вывода, pbmi – указатель на структуру BITMAPINFO с информацией о размерах и цветовой глубине создаваемого растра. Параметр iUsage определяет, что будет содержаться в буфере растра – индексы в палитре цветов (DIB_PAL_COLORS) или прямые их значения (DIB_RGB_COLORS). Очевидно, что второе – для режима TrueColor палитра не нужна.

Указатель на созданный буфер при успешном вызове будет возвращен в параметре ppvBits.

В параметрах hSection и dwOffset при работе с растром в памяти необходимо указывать 0.

ПРИМЕЧАНИЕ

Все вышесказанное не означает, что спрайты с альфа-каналом нельзя хранить в ресурсах программы. Вы можете включить их как custom resource, загрузить с помощью LoadResource() и заполнить полученными данными буфер, созданный с помощью CreateDIBSection(). Но не забывайте, что это значительно увеличит размер вашего исполняемого модуля. Кроме того, можно рассмотреть вариант подгрузки предварительно рассчитанных в подобной программе растров из внешних файлов – средствами библиотеки исполнения или используя параметры hSection и dwOffset при вызове CreateDIBSection().

Использование CreateDIBSection() облегчает доступ к битам изображения: в противном случае такие картинки можно было бы вывести только в режиме экрана True Color 32 bit. Для обращения с таким форматом данных идеально подходит структура RGBQUAD:

typedef struct tagRGBQUAD {

BYTE rgbBlue;

BYTE rgbGreen;

BYTE rgbRed;

BYTE rgbReserved;

} RGBQUAD;

Альфа-канал можно хранить в поле rgbReserved, хотя оно для этого и не предназначалось :) Кроме того, остается еще одна (недокументированная) возможность – воспользоваться функцией AlphaDIBBlend(), которую мы рассматривать не будем.

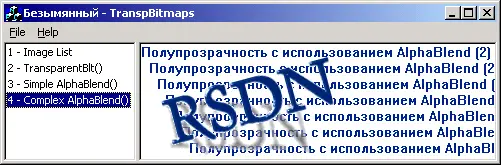

Результат приведен здесь.

Детали работы с битами растров мы опустим (все это можно найти в прилагаемом проекте). Отмечу только, что для вывода использовался такой формат BLENDFUNCTION:

blend.BlendOp = AC_SRC_OVER;

blend.BlendFlags = 0;

blend.AlphaFormat = AC_SRC_NO_PREMULT_ALPHA;

blend.SourceConstantAlpha = 255;

Параметр AC_SRC_NO_PREMULT_ALPHA не описан в MSDN за январь 2000 года и найден экспериментально (и подглядыванием в wingdi.h :) При его задании используется альфа-канал растра источника и не используется альфа-канал приемника (возможно и такое).

СОВЕТ

При использовании альфа-канала у вас все равно остается возможность без пересчета битов растра изменять прозрачность всей картинки – SourceConstantAlpha работает и в этом случае.

И в завершение напомню, что AlphaBlend() также требует включения в проект при сборке библиотеки импорта msimg32.lib, которая отсутствует в Windows 95.
