Отже, результатом цього етапу с відсіювання незалежних між собою пар досліджуваних величин та визначення за можливістю виду залежності для інших пар.

Регрессійний аналіз залежних величин - останній етап у дослі­дженні залежностей. Спочатку проводиться ідентифікація регресії. Вона передбачає як графічну побудову, так і аналітичні досліджен­ня. Рис. 5.9. Кореляційні поля: а - вписується в коло; б- вписується в еліпс (спадного вигляду); в - вписується в еліпс (вихідного вигляду); г- складної конфігурації

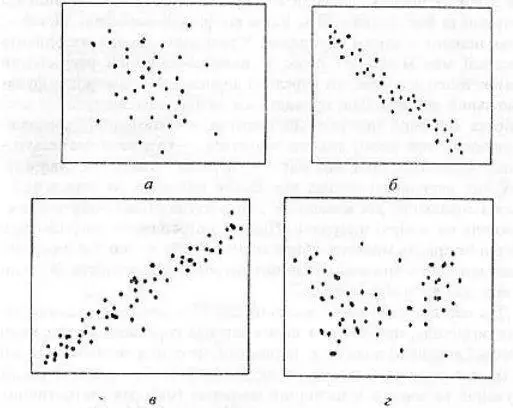

Графічна побудова розпочинається з визначення кореляційного поля. Приклади кореляційних полів показано на рис. 5.9.

Рис. 5.9. Кореляційні поля: а - вписується в коло; б- вписується в еліпс (спадного вигляду); в - вписується в еліпс (вихідного вигляду); г- складної конфігурації

Якщо кореляційне поле мас форму еліпса, робиться висновок про лінійний регресійний зв'язок. Далі проводиться побудова лі­нійної peгрeciї і її оцінювання. Якщо побудовані точки кореляційного поля потрапляють у коло, то робиться висновок про відсут­ність залежності. Якщо ж кореляційне поле не вписується в коло чи еліпс, а має інший вигляд, то робиться висновок про нелінійну за­лежність у лінії регресії. Потім будуються і аналізуються найімовір­ніші наближені лінії регресії. Серед них вибирається найточніша шляхом обчислення відхилення значень залежної Змінної Висно­вок про найточніше припущення робиться для функції, у якої від­хилення найменше. Для нелінійної залежності проводиться лінеа­ризація коефіцієнтів, тобто зведення функції до лінійного вигляду.

Завершальним етапом є довірче оцінювання ліній регресій [8]. Довірче оцінювання регресії відбувається в декілька етапів. Пер­шим етаном є визначення коефіцієнта детермінації, який показує ступінь залежності між величинами. Далі проводиться оцінювання відхилення окремих значень залежної величини від емпіричної рег­ресії шляхом порівняння практичних та теоретичних значень зале­жної змінної. Останнім кроком є побудова довірчого інтервалу лінії регресії.

Якщо пара пройшла всі етапи і не була відсіяною, робиться вис­новок, що одна метрика залежить певним чином від іншої з силою, що показує коефіцієнт детермінації, а вигляд залежності визначає лінія регресії.

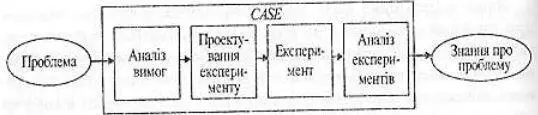

Для реалізації емпіричних методів в інженерії програмного за­безпечення створюються спеціальні середовища - Computer Aided Empirical Software Engineering (CAESE) (рис. 5.10). Як видно, CAESE забезпечує вивчення проблем, пов'язаних з програмним за­безпеченням на основі емпіричних даних, отриманих шляхом про­ведення експериментів.

Рис. 5.10 Структура САЕSЕ

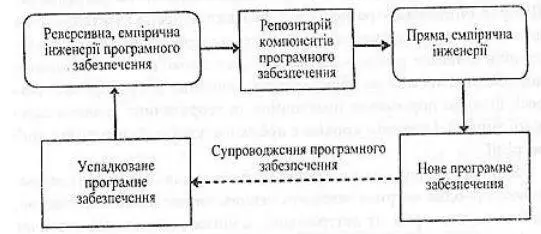

Взаємозв'язок прямої і оберненої інженерії у вигляді програмного забезпечення показано на рис. 5.11. Видно, що оберненій інженерії відводиться інформаційна роль, наприклад, для формування депози­тарію для інформації про програмне забезпечення.

Рис. 5.11. Обіг програмного забезпечення

На основі взаємодії обох інженерій будується методологія розро­бки і супроводу програмного забезпечення. Суть її полягає в тому, що з наявного програмного забезпечення застосуванням методів оберненої інженерії будується репозитарій проектних вирішень домена, відтак на основі репозитарію методами прямої інженерії ство­рюються нові застосування.

Стандарт ISO / ІЕС 12207:1995 визначає модель життєвого циклу як схему, що відображає процеси, дії і завдання, які залучаються до розробки, експлуатації і супроводу програмного продукту, почи­наючи з визначення вимог і закінчуючи зняттям з експлуатації.

Головні цілі моделювання життєвого циклу полягають у тому, щоб, абстрагуючись від деталей, визначити склад і порядок вико­нання фаз, а також критерії переходу від однієї фази до іншої.

Першими моделями життєвого циклу були такі: «кодуй і вип­равляй (code-and-fix ); «крокова» (stage wise ); «водоспад» (waterfall).
