Рис. 5.19.Графическое изображение шаблона на диаграмме классов

Шаблон не может быть непосредственно использован в качестве класса, поскольку содержит неопределенные параметры. Чаще всего в качестве шаблона выступает некоторый суперкласс, параметры которого уточняются в его классах-потомках. Очевидно, в этом случае между ними существует отношение зависимости с ключевым словом «bind», когда класс-клиент может использовать некоторый шаблон для своей последующей параметризации. В более частном случае между шаблоном и формируемым от него классом имеет место отношение обобщения с наследованием свойств шаблона (рис. 5.20). В данном примере отмечен тот факт, что класс «Адрес» может быть получен из шаблона Связный_список на основе актуализации формальных параметров «S, k, l» фактическими атрибутами «улица, дом, квартира».

Этот же шаблон может использоваться для задания (инстанцирования) другого класса, скажем, класса «Точки_на_плоскости». В этом случае класс «Точки_на_плоскости» актуализирует те же формальные параметры, но с другими значениями, например, "ЬтсГ<���координаты_точки, х, у>. Концепция шаблонов является достаточно мощным средством в ООП, и поэтому ее использование в языке UML позволяет не только сократить размеры диаграмм, но и наиболее корректно управлять наследованием свойств и поведения отдельных элементов модели.

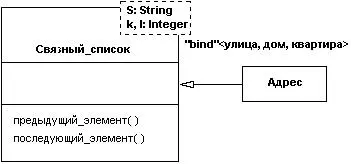

Рис. 5.20.Пример использования шаблона на диаграмме классов

Процесс разработки диаграммы классов занимает центральное место в ООАП сложных систем. От умения правильно выбрать классы и установить между ними взаимосвязи часто зависит не только успех процесса проектирования, но и производительность выполнения программы. Как показывает практика ООП, каждый программист в своей работе стремится в той или иной степени использовать уже накопленный личный опыт при разработке новых проектов. Это обусловлено желанием свести новую задачу к уже решенным, чтобы иметь возможность использовать не только проверенные фрагменты программного кода, но и отдельные компоненты в целом (библиотеки компонентов).

Такой стереотипный подход позволяет существенно сократить сроки реализации проекта, однако приемлем лишь в том случае, когда новый проект концептуально и технологически не слишком отличается от предыдущих. В противном случае платой за сокращение сроков проекта может стать его реализация на устаревшей технологической базе. Что касается собственно объектной структуризации предметной области, то здесь уместно придерживаться тех рекомендаций, которые накоплены в ООП. Они широко освещены в литературе [1, 2, 4, 10, 13, 18, 20] и поэтому здесь не рассматриваются.

При определении классов, атрибутов и операций и задании их имен и типов перед отечественными разработчиками всегда встает невольный вопрос: какой из языков использовать в качестве естественного, русский или английский? С одной стороны, использование родного языка для описания модели является наиболее естественным способом ее представления и в наибольшей степени отражает коммуникативную функцию модели системы. С другой стороны, разработка модели является лишь одним из этапов разработки соответствующей системы, а применение инструментальных средств для ее реализации в абсолютном большинстве случаев требует использования англоязычных терминов. Именно поэтому возникает характерная неоднозначность, с которой, по-видимому, совершенно незнакома англоязычная аудитория.

Отвечая на поставленный выше вопрос, следует отметить, что наиболее целесообразно придерживаться следующих рекомендаций. При построении диаграммы вариантов использования, являющейся наиболее общей концептуальной моделью проектируемой системы, применение русскоязычных терминов является не только оправданным с точки зрения описания структуры предметной области, но и эффективным с точки зрения коммуникативного взаимодействия с заказчиком и пользователями. При построении остальных типов диаграмм следует придерживаться разумного компромисса.

В частности, на начальных этапах разработки диаграмм целесообразность использования русскоязычных терминов вполне очевидна и оправдана. Однако, по мере готовности графической модели для реализации в виде программной системы и передачи ее для дальнейшей работы программистам, акцент может смещаться в сторону использования англоязычных терминов, которые в той или иной степени отражают особенности языка программирования, на котором предполагается реализация данной модели.
