Заметим, что в данном примере все классы верхних уровней являются абстрактными, т. е. не могут быть представлены своими экземплярами. Именно поэтому их имена записаны курсивом. В отличие от них классы нижнего уровня являются конкретными, поскольку могут быть представлены своими экземплярами, в качестве которых выступают изготовленные автомобили соответствующей модели с уникальным заводским номером.

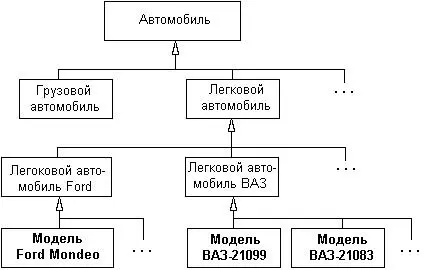

Рис. 5.16.Фрагмент диаграммы классов с отношением обобщения для представления иерархии классов «Автомобиль» из рассмотренного ранее примера (см. рис. 2.7)

Примечание 49 Примечание 49 В качестве упражнения для закрепления рассмотренного материала можно попытаться построить диаграммы классов или хотя бы их фрагменты для библиотек стандартных классов MFC (Microsoft) и VCL (Borland/Inprise) с использованием графической нотации языка UML. Можно предположить, что в недалеком будущем справочные руководства по соответствующим средам программирования будут содержать именно такие диаграммы классов, а возможно, и некоторые другие.

Интерфейсы являются элементами диаграммы вариантов использования и были рассмотрены в главе 4. Однако при построении диаграммы классов отдельные интерфейсы могут уточняться и в этом случае для их изображения используется специальный графический символ – прямоугольник класса с ключевым словом или стереотипом «interface» (рис. 5.17). При этом секция атрибутов у прямоугольника отсутствует, а указывается только секция операций.

Рис. 5.17.Пример графического изображения интерфейса на диаграмме классов

Объект (object) является отдельным экземпляром класса, который создается на этапе выполнения программы. Он имеет свое собственное имя и конкретные значения атрибутов. В силу самых различных причин может возникнуть необходимость показать взаимосвязи не только между классами модели, но и между отдельными объектами, реализующими эти классы. В данном случае может быть разработана диаграмма объектов, которая, хотя и не является канонической в метамодели языка UML, но имеет самостоятельное назначение.

Для графического изображения объектов используется такой же символ прямоугольника, что и для классов. Отличия проявляются при указании имен объектов, которые в случае объектов обязательно подчеркиваются (рис. 5.18). При этом запись имени объекта представляет собой строку текста «имя объекта:имя класса», разделенную двоеточием (рис. 5.18 а, б). Имя объекта может отсутствовать, в этом случае предполагается, что объект является анонимным, и двоеточие указывает на данное обстоятельство (рис. 5.18, г). Отсутствовать может и имя класса. Тогда указывается просто имя объекта (рис. 5.18, в). Атрибуты объектов принимают конкретные значения.

При изображении диаграммы объектов нужно помнить, что каждый объект представляет собой экземпляр соответствующего класса, а отношения между объектами описываются с помощью связей (links), которые являются экземплярами соответствующих отношений. При этом все связи изображаются сплошными линиями. Более подробно особенности представления объектов будут рассмотрены в главе 9 при изучении диаграмм кооперации.

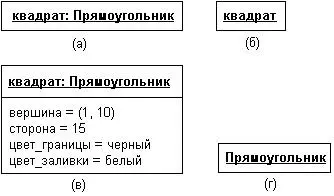

Рис. 5.18.Пример графического изображения объектов на диаграммах языка UML

Шаблон (template) или параметризованный класс (parametrized class) предназначен для обозначения такого класса, который имеет один (или более) нефиксированный формальный параметр. Он определяет целое семейство или множество классов, каждый из которых может быть получен связыванием этих параметров с действительными значениями. Обычно параметрами шаблонов служат типы атрибутов классов, такие как целые числа, перечисление, массив строк и др. В более сложном случае формальные параметры могут представлять и операции класса.

Графически шаблон изображается прямоугольником, к верхнему правому углу которого присоединен маленький прямоугольник из пунктирных линий (рис. 5.19), большой прямоугольник может быть разделен на секции, аналогично обозначению для класса. В верхнем прямоугольнике указывается список формальных параметров для тех классов, которые могут быть получены на основе данного шаблона. В верхней секции шаблона записывается его имя по правилам записи имен для классов.
