Тернарная ассоциация и ассоциации более высокой арности в общем случае называются N-арной ассоциацией (читается – «эн арная ассоциация»). Такая ассоциация связывает некоторым отношением 3 и более классов, при этом один класс может участвовать в ассоциации более чем один раз. Класс ассоциации имеет определенную роль в соответствующем отношении, что может быть явно указано на диаграмме. Каждый экземпляр N-арной ассоциации представляет собой N-арный кортеж значений объектов из соответствующих классов. Бинарная ассоциация является частным случаем N-арной ассоциации, когда значение N=2, и имеет свое собственное обозначение.

N-арная ассоциация графически обозначается ромбом, от которого ведут линии к символам классов данной ассоциации. В этом случае ромб соединяется с символами соответствующих классов сплошными линиями. Обычно линии проводятся от вершин ромба или от середины его сторон. Имя N-арной ассоциации записывается рядом с ромбом соответствующей ассоциации.

Порядок классов в N-арной ассоциации, в отличие от порядка множеств в отношении, на диаграмме не фиксируется. Некоторый класс может быть присоединен к ромбу пунктирной линией. Это означает, что данный класс обеспечивает поддержку свойств соответствующей N-арной ассоциации, а сама N-арная ассоциация имеет атрибуты, операции и/или ассоциации. Другими словами, такая ассоциация, в свою очередь, является классом с соответствующим обозначением в виде прямоугольника и является самостоятельным элементом языка UML – ассоциацией-классом (Association Class). N-арная ассоциация не может содержать символ агрегации ни для какой из своих ролей.

В качестве примера конкретной тернарной ассоциации рассмотрим отношение между тремя классами: «Футбольная команда», «Год» и «Игра». Данная ассоциация указывает на наличие отношения между этими тремя классами, которое может представлять информацию об играх футбольных команд в национальном чемпионате в течение нескольких последних лет (рис. 5.6).

Как уже упоминалось, отдельный класс ассоциации имеет собственную роль в отношении. Эта роль может быть изображена графически на диаграмме классов. С этой целью в языке UML вводится в рассмотрение специальный элемент – конец ассоциации (Association End), который графически соответствует точке соединения линии ассоциации с отдельным классом. Конец ассоциации является частью ассоциации, но не класса. Каждая ассоциация имеет два или больше концов ассоциации. Наиболее важные свойства ассоциации указываются на диаграмме рядом с этими элементами ассоциации и должны перемешаться вместе с ними.

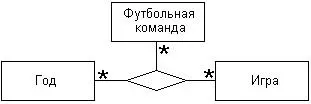

Рис. 5.6.Графическое изображение тернарной ассоциации между тремя классами

Одним из таких дополнительных обозначений является имя роли отдельного класса, входящего в ассоциацию. Имя роли представляет собой строку текста рядом с концом ассоциации для соответствующего класса. Она указывает специфическую роль, которую играет класс, являющийся концом рассматриваемой ассоциации. Имя роли не является обязательным элементом обозначений и может отсутствовать на диаграмме.

Следующий элемент обозначений – кратность отдельных классов, являющихся концами ассоциации. Кратность отдельного класса обозначается в виде интервала целых чисел, аналогично кратности атрибутов и операций классов. Интервал записывается рядом с концом ассоциации и для N-арной ассоциации означает потенциальное число отдельных экземпляров или значений кортежей этой ассоциации, которые могут иметь место, когда остальные N-1 экземпляров или значений классов фиксированы.

Так, для рассмотренного ранее примера (см. рис. 5.5) кратность "1" для класса «Компания» означает, что каждый сотрудник может работать только в одной компании. Кратность «1..*» для класса «Сотрудник» означает, что в каждой компании могут работать несколько сотрудников, общее число которых заранее неизвестно и ничем не ограничено. Заметим, что вместо кратности «1..*» записать только символ "*" нельзя, поскольку последний означает кратность «0..*». Для данного примера это означало бы, что отдельные компании могут совсем не иметь сотрудников в своем штате. Но такая кратность вполне приемлема в других ситуациях, как это видно из рассмотренного выше примера (рис. 5.6).

Что касается других свойств отношения, ассоциации, то в случае их наличия, они могут рассматриваться в качестве атрибутов класса ассоциации и могут быть указаны на диаграмме обычным для класса способом в соответствующей секции прямоугольника класса.
