Рис. 5.3.Графическое изображение отношения зависимости на диаграмме классов

В качестве класса-клиента и класса-источника зависимости могут выступать целые множества элементов модели. В этом случае одна линия со стрелкой, выходящая от источника зависимости, расщепляется в некоторой точке на несколько отдельных линий, каждая из которых имеет отдельную стрелку для класса-клиента. Например, если функционирование Класса_С зависит от особенностей реализации Класса_А и Класса_/>, то данная зависимость может быть изображена следующим образом (рис. 5.4).

Рис. 5.4.Графическое представление зависимости между классом-клиентом (Класс_С) и классами-источниками (Класс_Л и Класс_Б)

Стрелка может помечаться необязательным, но стандартным ключевым словом в кавычках и необязательным индивидуальным именем. Для отношения зависимости предопределены ключевые слова, которые обозначают некоторые специальные виды зависимостей. Эти ключевые слова (стереотипы) записываются в кавычках рядом со стрелкой, которая соответствует данной зависимости. Примеры стереотипов для отношения зависимости представлены ниже:

• «access» – служит для обозначения доступности открытых атрибутов и операций класса-источника для классов-клиентов;

• «bind» – класс-клиент может использовать некоторый шаблон для своей последующей параметризации;

• «derive» – атрибуты класса-клиента могут быть вычислены по атрибутам класса-источника;

• «import» – открытые атрибуты и операции класса-источника становятся частью класса-клиента, как если бы они были объявлены непосредственно в нем;

• «refine» – указывает, что класс-клиент служит уточнением класса-источника в силу причин исторического характера, когда появляется дополнительная информация в ходе работы над проектом.

Примечание 47 Примечание 47 Отношение зависимости является наиболее общей формой отношения в языке UML. Все другие типы рассматриваемых отношений можно считать частным случаем данного отношения. Однако важность выделения специфических семантических свойств и дополнительных характеристик для других типов отношений обусловливают их самостоятельное рассмотрение при построении диаграмм.

Отношение ассоциации соответствует наличию некоторого отношения между классами. Данное отношение обозначается сплошной линией с дополнительными специальными символами, которые характеризуют отдельные свойства конкретной ассоциации. В качестве дополнительных специальных символов могут использоваться имя ассоциации, а также имена и кратность классов-ролей ассоциации. Имя ассоциации является необязательным элементом ее обозначения. Если оно задано, то записывается с заглавной (большой) буквы рядом с линией соответствующей ассоциации.

Наиболее простой случай данного отношения – бинарная ассоциация. Она связывает в точности два класса и, как исключение, может связывать класс с самим собой. Для бинарной ассоциации на диаграмме может быть указан порядок следования классов с использованием треугольника в форме стрелки рядом с именем данной ассоциации. Направление этой стрелки указывает на порядок классов, один из которых является первым (со стороны треугольника), а другой – вторым (со стороны вершины треугольника). Отсутствие данной стрелки рядом с именем ассоциации означает, что порядок следования классов в рассматриваемом отношении не определен.

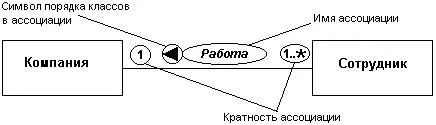

В качестве простого примера отношения бинарной ассоциации рассмотрим отношение между двумя классами – классом «Компания» и классом «Сотрудник» (рис. 5.5). Они связаны между собой бинарной ассоциацией Работа, имя которой указано на рисунке рядом с линией ассоциации. Для данного отношения определен порядок следования классов, первым из которых является класс «Сотрудник», а вторым – класс «Компания». Отдельным примером или экземпляром данного отношения может являться пара значений (Петров И. И., «Рога&Копыта»). Это означает, что сотрудник Петров И. И. работает в компании «Рога&Копыта».

Рис. 5.5.Графическое изображение отношения бинарной ассоциации между классами
