отношения ассоциации с соответствующими кратностями присутствуют на данной диаграмме в скрытом виде.

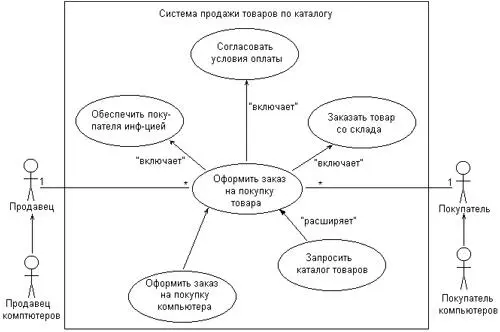

Рис. 4.14.Один из вариантов последующего уточнения диаграммы вариантов использования для примера рассматриваемой системы продажи

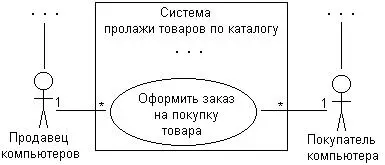

Для пояснения изложенного можно привести фрагмент диаграммы вариантов использования для рассмотренного примера, на котором явно указаны отношения ассоциации между дочерними компонентами (рис. 4.15). Данное изображение фрагмента диаграммы приводится с методической целью, при этом остальные компоненты диаграммы, которые остались без изменений, условно отмечены многоточием.

Рис. 4.15.Фрагмент диаграммы вариантов использования, который в неявном виде присутствует на уточненной диаграмме с отношением ассоциации между отдельными компонентами

Примечание 43 Примечание 43 Строго говоря, приведенное выше изображение фрагмента диаграммы не является допустимым с точки зрения нотации языка UML Причиной этого следует считать многоточие, которое не может быть использовано в подобной интерпретации. Тем не менее, данное изображение иллюстрирует основные идеи наследования свойств и поведения, которые неявно могут присутствовать в графических моделях сложных систем. С другой стороны, следует всегда помнить, что эта информация является избыточной с точки зрения семантики языка UML, а значит может быть опущена, что и было сделано на предыдущей диаграмме (см. рис. 4.14).

Второе из основных направлений детализации диаграмм вариантов использования связано с последующей структуризацией ее отдельных компонентов в форме элементов других диаграмм. Например, конкретные особенности реализации вариантов использования в терминах взаимодействующих объектов, определенных в виде классов данной сущности, могут быть заданы на диаграмме кооперации. Указанное направление отражает основные особенности ООАП применительно к их реализации в языке UML. Эти особенности являются предметом рассмотрения во всех последующих главах книги.

Построение диаграммы вариантов использования является самым первым этапом процесса объектно-ориентированного анализа и проектирования, цель которого – представить совокупность требований к поведению проектируемой системы. Спецификация требований к проектируемой системе в форме диаграммы вариантов использования представляет собой самостоятельную модель, которая в языке UML получила название модели вариантов использования и имеет свое специальное стандартное имя или стереотип «useCaseModel».

В последующем все заданные в этой модели требования представляются в виде общей модели системы, которая состоит из пакета Системы. Последний в свою очередь может представлять собой иерархию пакетов, на самом верхнем уровне которых содержится множество классов модели проектируемой системы. Если же пакет системы со стандартным именем «topLevel Package» является подсистемой, то ее абстрактное поведение в точности такое же, как и у исходной системы.

Главное назначение диаграммы вариантов использования заключается в формализации функциональных требований к системе с помощью понятий соответствующего пакета и возможности согласования полученной модели с заказчиком на ранней стадии проектирования. Любой из вариантов использования может быть подвергнут дальнейшей декомпозиции на множество подвариантов использования отдельных элементов, которые образуют исходную сущность. Рекомендуемое общее количество актеров в модели – не более 20, а вариантов использования – не более 50. В противном случае модель теряет свою наглядность и, возможно, заменяет собой одну из некоторых других диаграмм.

Семантика построения диаграммы вариантов использования должна определяться следующими особенностями рассмотренных выше элементов модели. Отдельный экземпляр варианта использования по своему содержанию является выполнением последовательности действий, которая инициализируется посредством экземпляра сообщения от экземпляра актера. В качестве отклика или ответной реакции на сообщение актера экземпляр варианта использования выполняет последовательность действий, установленную для данного варианта использования. Экземпляры актеров могут генерировать новые экземпляры сообщений для экземпляров вариантов использования.
