Александр Леоненков - Самоучитель UML

В представленном выше примере (рис. 4.7) при оформлении заказа на приобретение товара только в некоторых случаях может потребоваться предоставление клиенту каталога всех товаров. При этом условием расширения является запрос от клиента на получение каталога товаров. Очевидно, что после получения каталога клиенту необходимо некоторое время на его изучение, в течение которого оформление заказа приостанавливается. После ознакомления с каталогом клиент решает либо в пользу выбора отдельного товара, либо отказа от покупки вообще. Сервис или вариант использования «Оформить заказ на приобретение товара» может отреагировать на выбор клиента уже после того, как клиент получит для ознакомления каталог товаров.

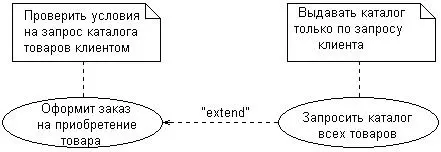

Рис. 4.8.Графическое изображение отношения расширения с примечаниями условий выполнения вариантов использования

Точка расширения может быть как отдельной точкой в последовательности действий, так и множеством отдельных точек. Важно представлять себе, что если отношение расширения имеет некоторую последовательность точек расширения, только первая из них может определять множество отдельных точек. Все остальные должны определять в точности одну такую точку. Какая из точек должна быть первой точкой расширения, т. е. определяться единственным расширением. Такие ссылки на расположение точек расширения могут быть представлены различными способами, например, с помощью текста примечания на естественном языке (рис. 4.8), пред– и постусловий, а также с использованием имен состояний в автомате.

Отношение обобщения служит для указания того факта, что некоторый вариант использования А может быть обобщен до варианта использования В. В этом случае вариант А будет являться специализацией варианта В. При этом В называется предком или родителем по отношению А, а вариант А – потомком по отношению к варианту использования В. Следует подчеркнуть, что потомок наследует все свойства и поведение своего родителя, а также может быть дополнен новыми свойствами и особенностями поведения. Графически данное отношение обозначается сплошной линией со стрелкой в форме незакрашенного треугольника, которая указывает на родительский вариант использования (рис. 4.9). Эта линия со стрелкой имеет специальное название – стрелка «обобщение».

Рис. 4.9. Пример графического изображения отношения обобщения между вариантами использования

Отношение обобщения между вариантами использования применяется в том случае, когда необходимо отметить, что дочерние варианты использования обладают всеми атрибутами и особенностями поведения родительских вариантов. При этом дочерние варианты использования участвуют во всех отношениях родительских вариантов. В свою очередь, дочерние варианты могут наделяться новыми свойствами поведения, которые отсутствуют у родительских вариантов использования, а также уточнять или модифицировать наследуемые от них свойства поведения.

Применительно к данному отношению, один вариант использования может иметь несколько родительских вариантов. В этом случае реализуется множественное наследование свойств и поведения отношения предков: С другой стороны, один вариант использования может быть предком для нескольких дочерних вариантов, что соответствует таксономическому характеру отношения обобщения.

Между отдельными актерами также может существовать отношение обобщения. Данное отношение является направленным и указывает на факт специализации одних актеров относительно других. Например, отношение обобщения от актера А к актеру В отмечает тот факт, что каждый экземпляр актера А является одновременно экземпляром актера В и обладает всеми его свойствами. В этом случае актер В является родителем по отношению к актеру А, а актер А, соответственно, потомком актера В. При этом актер А обладает способностью играть такое же множество ролей, что и актер В. Графически данное отношение также обозначается стрелкой обобщения, т. е. сплошной линией со стрелкой в форме незакрашенного треугольника, которая указывает на родительского актера (рис. 4.10).

Рис. 4.10.Пример графического изображения отношения обобщения между актерами
