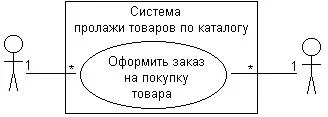

Рис. 4.12.Исходная диаграмма вариантов использования для примера разработки системы продажи товаров по каталогу

Значения указанных на данной диаграмме кратностей отражают общие правила или логику оформления заказов на покупку товаров. Согласно этим правилам, один продавец может участвовать в оформлении нескольких заказов, в то же время каждый заказ может быть оформлен только одним продавцом, который несет ответственность за корректность его оформления и, в связи с этим, будет иметь агентское вознаграждение за его оформление. С другой стороны, каждый покупатель может оформлять на себя несколько заказов, но, в то же время, каждый заказ должен быть оформлен на единственного покупателя, к которому переходят права собственности на товар после его оплаты.

Примечание 42 Примечание 42 Рассмотренные выше примеры значений для кратности отношения ассоциации могут вызвать невольное восхищение глубиной своей семантики, которая в единственном специальном символе отражает вполне определенные логические условия реализации соответствующих компонентов диаграммы вариантов использования.

На следующем этапе разработки данной диаграммы вариант использования «Оформить заказ на покупку товара» может быть уточнен на основе введения в рассмотрение четырех дополнительных вариантов использования. Это следует из более детального анализа процесса продажи товаров, что позволяет выделить в качестве отдельных сервисов такие действия, как обеспечить покупателя информацией о товаре, согласовать условия оплаты товара и заказать товар со склада. Вполне очевидно, что указанные действия раскрывают поведение исходного варианта использования в смысле его конкретизации, и поэтому между ними будет иметь место отношение включения.

С другой стороны, продажа товаров по каталогу предполагает наличие самостоятельного информационного объекта – каталога товаров, который в некотором смысле не зависит от реализации сервиса по обслуживанию покупателей. В нашем случае, каталог товаров может запрашиваться покупателем или продавцом при необходимости выбора товара и уточнения деталей его продажи. Вполне резонно представить сервис «Запросить каталог товаров» в качестве самостоятельного варианта использования.

Полученная в результате последующей детализации уточненная диаграмма вариантов использования будет содержать 5 вариантов использования и 2 актеров (рис. 4.13), между которыми установлены отношения включения и расширения.

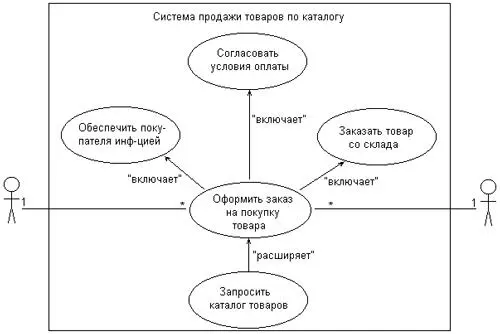

Рис. 4.13.Уточненный вариант диаграммы вариантов использования для примера системы продажи товаров по каталогу

Приведенная выше диаграмма вариантов использования, в свою очередь, может быть детализирована далее с целью более глубокого уточнения предъявляемых к системе требований и конкретизации деталей ее последующей реализации. В рамках общей парадигмы ООАП подобная детализация может выполняться в двух основных направлениях.

С одной стороны, детализация может быть выполнена на основе установления дополнительных отношений типа отношения «обобщение-специализация» для уже имеющихся компонентов диаграммы вариантов использования. Так, в рамках рассматриваемой системы продажи товаров может иметь самостоятельное значение и специфические особенности отдельная категория товаров – компьютеры. В этом случае диаграмма может быть дополнена вариантом использования «Оформить заказ на покупку компьютера» и актерами «Покупатель компьютера» и «Продавец компьютеров», которые связаны с соответствующими компонентами диаграммы отношением обобщения (рис. 4.14).

Уточненный таким способом вариант диаграммы вариантов использования содержит одну важную особенность, которую необходимо отметить. А именно, хотя на данной диаграмме (рис. 4.14) отсутствуют изображения линий отношения ассоциации между актером «Продавец компьютеров» и вариантом использования «Оформить заказ на покупку компьютера», а также между актером «Покупатель компьютера» и вариантом использования «Оформить заказ на покупку компьютера», наличие отношения обобщения между соответствующими компонентами позволяет им наследовать отношение ассоциации от своих предков. Поскольку принцип наследования является одним из фундаментальных принципов объектно-ориентированного программирования, в нашем примере можно с уверенностью утверждать, что эти линии
