Для определения различных типов данных в языке UML используются как простые конструкции: целое число (Integer), строка (String), имя (Name), Булев (Boolean), время (Time), кратность (Multiplicity), тип видимости (VisibilityKind), диапазон кратности (MultiplicityRange), так и более сложные: выражение (Expression), булевское выражение (BooleanExpression), тип агрегирования (AggregationKind), тип изменения (ChangeableKind), геометрия (Geometry), отображение (Mapping), выражение-процедура (ProcedureExpression), тип псевдосостояния (PseudostateKind), выражение времени (TimeExpression), непрерываемый (Uninterpreted).

Этот пакет является самостоятельной компонентой языка UML и, как следует из его названия, специфицирует динамику поведения в нотации UML. Пакет Элементы поведения состоит из четырех подпакетов: Общее поведение, Кооперации, Варианты использования и Автоматы (рис. 3.7). Ниже дается краткая характеристика каждого из этих подпакетов.

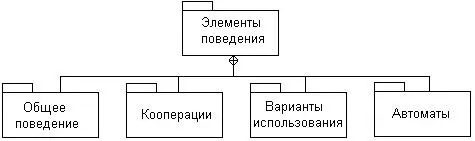

Рис. 3.7.Подпакеты пакета Элементы поведения языка UML

Пакет Общее поведение является наиболее фундаментальным из всех подпакетов и определяет базовые понятия ядра, необходимые для всех элементов поведения. В этом пакете специфицирована семантика для динамических элементов, которые включены в другие подпакеты элементов поведения. В пакет Общее поведение входит достаточно большое число элементов, таких как объект (Object), действие (Action), последовательность действий (ActionSequence), аргумент (Argument), экземпляр (Instance), исключение (Exception), связь (Link), сигнал (Signal), значение данных (DataValue), связь атрибутов (AttributeLink), действие вызова (CallAction), действие создания (CreateAction), действие уничтожения (DestroyAction).

Наиболее важным понятием пакета Общее поведение является объект. Под объектом в языке UML понимается отдельный экземпляр или пример класса, структура и поведение которого полностью определяется порождающим этот объект классом. Предполагается, что все без исключения объекты, порожденные одним и тем же классом, имеют совершенно одинаковую структуру и поведение, хотя каждый из этих объектов может иметь свое собственное множество связей атрибутов. При этом каждая связь атрибута относится к некоторому экземпляру, обычно к значению данных. Это множество может быть модифицировано согласно спецификации отдельного атрибута в описании класса.

Рассматривая данный пакет, нельзя не сказать о том, что в языке UML под поведением понимается не только процесс изменения атрибутов объектов в результате выполнения операций над их значениями, но и такие процедуры, как создание и уничтожение самих объектов. При этом динамика взаимодействия объектов, которая определяет их поведение, описывается с помощью специальных понятий, таких как сигналы и действия.

Пакет Кооперации специфицирует контекст поведения при использовании элементов модели для выполнения отдельной задачи. В нем задается семантика понятий, которые необходимы для ответа на вопрос: «Как различные элементы модели взаимодействуют между собой с точки зрения структуры?» Этот пакет использует конструкции, определенные в пакетах Основные элементы языка UML и Общее поведение.

В частности, в пакет Кооперации входят элементы: кооперация (Collaboration), взаимодействие (Interaction), сообщение (Message), роль ассоциации (AssociationRole), роль классификатора (ClassifierRole), роль конца ассоциации (AssociationEndRole). Как можно догадаться из названия пакета, его элементы непосредственно используются при построении диаграмм кооперации. Понятие кооперации имеет важное значение для представления взаимодействия элементов модели с точки зрения классификаторов и ассоциаций. Особенности их применения будут более детально рассмотрены при изучении диаграммы кооперации (см. главу 9).

Пакет Варианты использования специфицирует поведение при включении в модель специальных конструкций, которые в языке UML называются актерами и вариантами использования. Эти понятия служат для определения функциональности моделируемой сущности, такой как система. Особенность элементов этого пакета состоит в том, что они используются для первоначального определения поведения сущности без спецификации ее внутренней структуры.

Примечание 27 Примечание 27 Объединение в языке UML средств концептуализации исходных требований к проектируемой системе и структуризации ее внутренних компонентов с достаточно богатой семантикой применяемых для этого элементов имеет важное значение для построения адекватных моделей сложных систем. Действительно, ограниченность традиционных моделей состоит в том, что они не позволяют одновременно описывать статические или структурные свойства системы и динамику ее проведения. Попытки совместного решения данных проблем сталкиваются с отсутствием единой символики для обозначения близких по смыслу системных понятий. Язык UML удачно выделяет базовые понятия, которые необходимы при построении таких моделей. Более того, если этих понятий окажется недостаточно для разработки какого-то конкретного проекта, то сам разработчик может расширить базовые понятия и даже включить в модель собственные конструкции, согласованные с метамоделью языка UML
