Александр Леоненков - Самоучитель UML

В языке UML для одной и той же физической системы могут быть определены различные модели, каждая из которых специфицирует систему с различных точек зрения. Примерами таких моделей являются: логическая модель, модель проектирования, модель вариантов использования и др. При этом каждая такая модель имеет свою собственную точку зрения на физическую систему и свой собственный уровень абстракции. Модели, как и пакеты, могут быть вложенными друг в друга. Со своей стороны, пакет может включать в себя несколько различных моделей одной и той же системы, и в этом состоит один из важнейших механизмов разработки моделей на языке UML.

Подсистема есть просто группировка элементов модели, которые специфицируют некоторое простейшее поведение физической системы. В метамоде-ли UML подсистема является подклассом как пакета, так и классификатора. Элементы подсистемы делятся на две части – спецификацию поведения и его реализацию.

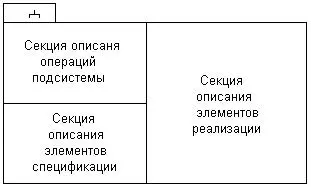

Для графического представления подсистемы применяется специальное -обозначение – прямоугольник, как в случае пакета, но дополнительно разделенный на три секции (рис. 3.9). При этом в верхнем маленьком прямоугольнике изображается символ, по своей форме напоминающий «вилку» и указывающий на подсистему. Имя подсистемы вместе с необязательным ключевым словом или стереотипом записывается внутри большого прямоугольника. Однако при наличии строк текста внутри большого прямоугольника имя подсистемы может быть записано рядом с обозначением «вилки».

Рис. 3.9.Графическое изображение подсистемы в языке UML

Операции подсистемы записываются в левой верхней секции, ниже указываются элементы спецификации, а справа от вертикальной линии – элементы реализации. При этом два последних раздела помечаются соответствующими метками: «Элементы спецификации» и «Элементы реализации». Секция операций никак не помечается. Если в подсистеме отсутствуют те или иные секции, то они совсем не отображаются на схеме.

Метамодель языка UML описывается на некотором полуформальном языке с использованием трех видов представлений:

• Абстрактного синтаксиса

• Правил правильного построения выражений

• Семантики

Абстрактный синтаксис представляет собой модель для описания некоторой части языка UML, предназначенной для построения диаграмм классов на основе описаний систем на естественном языке. Возможности абстрактного синтаксиса в языке UML довольно ограничены и имеют отношение только к интерпретации обозначений отдельных компонентов диаграмм, связей между компонентами и допустимых дополнительных обозначений. К элементам абстрактного синтаксиса относятся некоторые ключевые слова и значения отдельных атрибутов базовых понятий уровня метамодели, которые имеют фиксированное обозначение в виде текста на естественном языке.

Правила правильного построения выражений используются для задания дополнительных ограничений или свойств, которыми должны обладать те или иные компоненты модели. Поскольку исходным понятием ООП является понятие класса, его общими свойствами должны обладать все экземпляры, которые в этом смысле должны быть инвариантны друг другу. Для задания этих инвариантных свойств классов и отношений необходимо использовать специальные выражения некоторого формального языка, в рамках UML получившего название языка объектных ограничений (Object Constraint Language, ОСЬ). Хотя язык ОСЬ и использует естественный язык для формулировки правил правильного построения выражений, особенности его применения являются темой самостоятельного обсуждения. Основные особенности языка ОСЬ рассмотрены в приложении.

Семантика языка UML описывается в основном на естественном языке, но может включать в себя некоторые дополнительные обозначения, вытекающие из связей определяемых понятий с другими понятиями. Семантика понятий раскрывает их смысл или содержание. Сложность описания семантики языка UML заключается именно в метамодельном уровне представлений его основных конструкций. С одной стороны, понятия языка UML имеют абстрактный характер (ассоциация, композиция, агрегация, сотрудничество, состояние). С другой стороны, каждое из этих понятий допускает свою конкретизацию на уровне модели (сотрудник, отдел, должность, стаж).
