Эти пакеты в свою очередь делятся на отдельные подпакеты. Например, пакет Основные элементы состоит из подпакетов: Элементы ядра, Вспомогательные элементы, Механизмы расширения и типы данных (рис. 3.6). При этом пакет Элементы ядра описывает базовые понятия и принципы включения в структуру метамодели основных понятий языка, таких как метаклассы, метаассоциации и метаатрибуты. Пакет Вспомогательные элементы определяет дополнительные конструкции, которые расширяют базовые элементы для описания зависимостей, шаблонов, физических структур и элементов представлений. Пакет Механизмы расширения задает правила уточнения и расширения семантики базовых элементов моделей. Пакет Типы данных определяет основные структуры данных для языка UML.

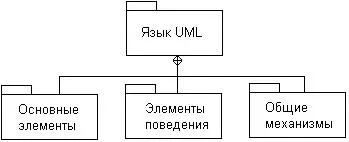

Рис. 3.5.Основные пакеты метамодели языка UML

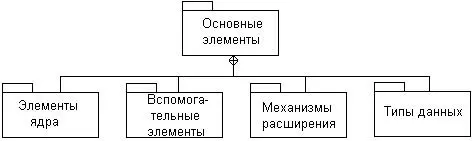

Рис. 3.6.Подпакеты пакета Основные элементы языка UML

Ниже дается краткая характеристика элементов каждого из перечисленных подпакетов, входящих в состав пакета Основные элементы. Более полное рассмотрение отдельных компонентов метамодели будет представлено в главах, посвященных изучению отдельных видов канонических диаграмм. Последние аккумулируют в себе не только различные представления моделируемой системы, но и более детально раскрывают семантические особенности применения базовых конструкций языка UML в процессе построения конкретных моделей.

Пакет Элементы ядра является наиболее фундаментальным из всех подпакетов, которые входят в пакет Основные элементы языка UML. Этот пакет определяет основные абстрактные и конкретные компоненты, необходимые для разработки объектных моделей. При этом абстрактные компоненты метамодели не имеют экземпляров или примеров и используются исключительно для уточнения других компонентов модели. Конкретные компоненты метамодели имеют экземпляры и отражают особенности представления лиц, которые разрабатывают объектные модели.

Примечание 25 Примечание 25 Следует отметить присущую развитым языкам представления знаний в целом и языку UML в частности неоднозначность выразительных возможностей. Речь идет о том, что одна и та же моделируемая сущность или система может быть представлена средствами языка UML по-разному. При этом разные разработчики могут построить объектные модели одной и той же системы, существенно отличающиеся не только формой своего представления, но и составом используемых в модели компонентов.

Пакет Элементы ядра специфицирует базовые конструкции, требуемые для описания исходной метамодели, и определяет архитектурный «скелет» для присоединения дополнительных конструкций языка, таких как метаклассы, метаассоциации и метаатрибуты. Хотя пакет Элементы ядра содержит семантику, достаточную для определения всей оставшейся части языка UML, он не является мета-метамоделью UML.

В этот пакет входят основные метаклассы языка UML: класс (Class), атрибут (Attribute), ассоциациях (Association), ассоциация-класс (AssociationClass), конец ассоциации (AssociationEnd), свойство поведения (BehavioralFeature), классификатор (Classifier), ограничение (Constraint), тип данных (DataType), зависимость (Dependency), элемент (Element), право на элемент (ElementOwnership), свойство (Feature), обобщение (Generalization), элемент отношения обобщения (GeneralizableElement), интерфейс (Interface), метод (Method), элемент модели (ModelElement), пространство имен (Namespace), операция (Operation), параметр (Parameter), структурное свойство (StructuralFeature), правила правильного построения выражений (Well-formedness rules).

Пакет Вспомогательные элементы является подпакетом пакета Основные элементы и специфицирует дополнительные конструкции языка UML, которые расширяют пакет Элементы ядра. Вспомогательные элементы обеспечивают понятийный базис для зависимостей, шаблонов, физических структур и элементов представлений. В этот пакет входят следующие метаклассы: связывание (Binding), комментарий (Comment), компонент (Component), узел (Node), презентация (Presentation), уточнение (Refinement), цепочка зависимостей (Trace), потребление (Usage), элемент представления (ViewElement), зависимость (Dependency), элемент модели (ModelElement), правила правильного построения выражений (Well-formedness rules). При этом три последних метакласса взяты из пакета Элементы ядра и используются для спецификации остальных.
