Мы могли бы обойти эту проблему, перепрограммировав контроллер прерываний в режим чувствительности по фронту.

В этом режиме прерывания распознаются контроллером только по переднему фронту сигнала.

Выставление сигнала прерывания в режиме чувствительности по фронту.

Здесь, даже если обработчик прерываний не очищает источник прерывания, после передачи ядром контроллеру сигнала EOI контроллер не может заново прервать ядро, потому что другого переднего фронта на линии прерывания после передачи EOI не будет. Для распознавания следующего прерывания на данной линии ее сначала будет необходимо деактивировать (отметка «4»), а затем активировать вновь (отметка «1»).

Похоже, что все наши проблемы решены! Будем использовать режим чувствительности по фронту и жить счастливо. Но, к сожалению, у режима чувствительности по фронту тоже есть свои проблемы.

Предположим, что ваш ISR не очистил источник прерывания. Когда ядро выдаст контроллеру сигнал EOI, аппаратные средства будут по-прежнему удерживать сигнал прерывания в активном состоянии. Однако, поскольку контроллер работает в режиме чувствительности по фронту, все последующие прерывания от этого устройства он не увидит.

Что же это за добрый парень, который так пишет ISR, чтобы тот забыл очистить источник прерывания? К сожалению, готовых рецептов здесь нет. Представьте себе ситуацию, когда два устройства (например адаптер SCSI и адаптер Ethernet), разделяющих одну и ту же линию прерывания на позволяющей это шине. (Сейчас вы скажете: «Да ну, какой придурок будет так делать?!» Ну, это иногда случается, особенно когда не хватает свободных прерываний...)

В этом случае одному и тому же вектору прерывания соответствовали бы два ISR (это, кстати, допустимо), и ядро при получении прерывания по этой линии вызывало бы их каждый раз поочередно.

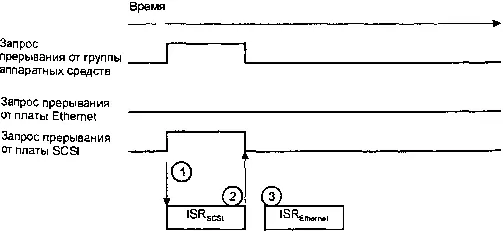

Разделяемые прерывания без перекрытия.

В этом случае, поскольку только одно из аппаратных устройств (плата SCSI) было активно, когда отработал связанный с ним обработчик корректно очистил источник прерывания (этап 2.) Отметьте, что ядро вызывает ISR для платы Ethernet (этап 3) независимо ни от чего — оно просто не знает, какое конкретное устройство требовало обслуживания, поэтому всегда отрабатывает всю цепочку.

А теперь представьте себе другой случай:

Разделяемые прерывания с перекрытием.

Это как раз та самая проблемная ситуация.

Устройство Ethernet запрашивает прерывание первым. Это приводит к тому, что выставляется сигнал прерывания (передний фронт импульса распознается контроллером прерываний), и ядро вызывает первый в очереди обработчик прерывания (драйвер SCSI; этап 1). Обработчик драйвера SCSI смотрит на свои аппаратные средства и говорит: «Не, это не мое. Ладно, забудь» (этап 2). Затем ядро вызывает следующий обработчик прерывания в очереди, соответствующий плате Ethernet (этап 3). Обработчик драйвера Ethernet смотрит на свои аппаратные средства и восклицает: «О! Мои аппаратные средства запросили прерывание! Надо очистить источник». И тут, как назло, как раз в процессе очистки устройство SCSI генерирует прерывание (этап 4).

Когда ISR платы Ethernet завершит очистку источника прерываний (этап 5), сигнал прерывания по-прежнему останется выставлен вследствие возникшего прерывания от устройства SCSI. Однако, контроллер прерываний, запрограммированный на режим чувствительности по фронту, реагирует на переход группового сигнала прерывания из неактивного состояния в активное. А этого не будет, потому что ядро уже вызвало оба обработчика прерываний и теперь ждет другое прерывание от контроллера.

В этом случае подходящим решением был бы режима чувствительности по уровню, потому что когда ISR Ethernet завершится, и ядро выдаст контроллеру сигнал EOI, контроллер сможет распознать, что сигнал прерывания все еще активен, и прервет ядро заново. Тогда ядро снова прошло бы по всей цепочке ISR, и на этот раз обработкой занялся бы ISR драйвера SCSI.

Выбор режима чувствительности зависит от типа аппаратных средств и стартового кода. Некоторые аппаратные средства поддерживают только либо один, либо другой режим. Аппаратные средства, которые поддерживают оба режима, могут быть запрограммированы на тот или иной режим стартовым кодом. За окончательным ответом обращайтесь к документации по BSP (Board Support Package — пакет поддержки платы), поставляемого с вашей системой.
