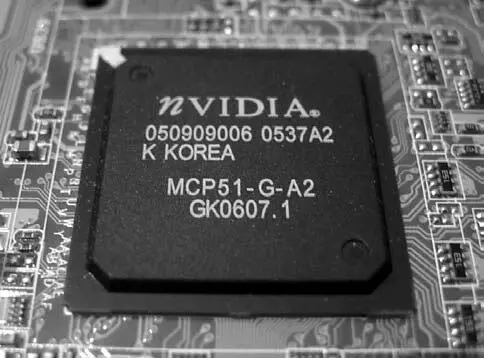

Рис. 2.10.Пример микросхемы системной логики

Как правило, чипсет реализует «мостовую» архитектуру, то есть состоит из двух мостов: северного и южного, за каждый из которых отвечает своя отдельная микросхема (или несколько микросхем).

В северном мосте реализован контроллер памяти, графического порта AGP и шины PCI.

В южном мосте – контроллер ATA (IDE) для жестких дисков и IDE-устройств, порты ввода-вывода и некоторые другие контроллеры. Южный мост соединяется с северным посредством высокоскоростной шины.

От модели чипсета зависят все основные характеристики платы: поддерживаемые типы процессоров и памяти, системной шины, портов для подключения внешних и внутренних устройств и различные дополнительные возможности (например, наличие интегрированного звука или графического ядра). Современные чипсеты включают в себя множество различных встроенных контроллеров (контроллер для подключения жесткого диска, контроллер шины USB и портов ввода и вывода и др.), что удешевляет компьютер и облегчает его сборку и использование. Иногда вообще можно обойтись без каких-либо плат расширения, так как все необходимое уже имеется в микросхемах системной логики.

Все группы чипсетов развиваются практически параллельно и в целом обеспечивают для своих процессоров примерно равные возможности по функциональности. Наибольшую популярность приобрели чипсеты, имеющие поддержку процессоров с интерфейсом Socket 939 (процессоры AMD) и LGA775 (процессоры Intel Pentium D), хотя до сих пор можно встретить чипсеты с поддержкой предыдущих интерфейсов.

Слоты оперативной памяти используются для установки модулей оперативной памяти. Они могут иметь разное количество контактов, которое зависит от типа поддерживаемой оперативной памяти, и снабжаются специальными креплениями, которые удерживают в них модули.

Как правило, на материнской плате имеется не менее двух слотов памяти. На дорогих моделях материнских плат их количество может доходить до четырех-шести (рис. 2.11).

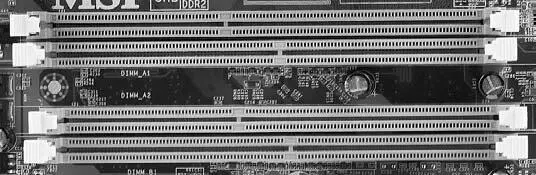

Рис. 2.11.Внешний вид слотов оперативной памяти

Слоты плат расширений, или просто слоты шин, используются для установки в них разных плат расширения, например видеокарты, звуковой карты, SCSI-контроллера, аналогово-цифрового модема и т. п.

На сегодняшний день используются PCI-, AGP-слоты и слоты PCI Express (рис. 2.12) [2] Часто можно встретить названия PCIE, PCI-E, PCI-X. .

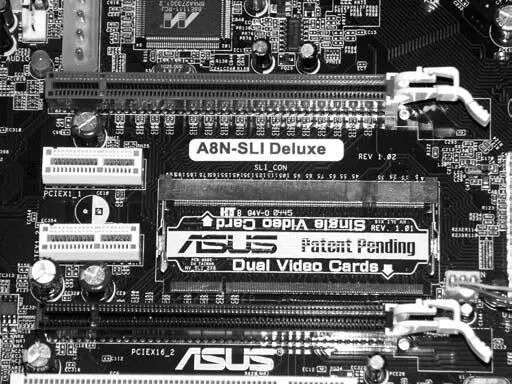

Рис. 2.12.Слоты PCI Express разных спецификаций (вверху и внизу – 16х, в центре – 1х)

Шина PCI Express наиболее быстродействующая и функциональная из выше перечисленных. Она имеет некоторые преимущества и вносит такие, например, новшества: позволяет использовать одновременно две видеокарты и выводить изображение сразу на два или даже четыре монитора. Существует несколько спецификаций этой шины, последняя из которых – PCI Express 16x – позволяет передавать данные со скоростью до 4 Гбайт/с, чего с избытком хватает для современных потребностей.

В AGP-слот (рис. 2.13), спецификаций шины [3] Последняя спецификация шины – AGP 8x – позволяет передавать данные со скоростью 2 Гбайт/с. которого существует также несколько, устанавливается видеокарта, а в PCI-слот (рис. 2.14) – любое устройство, включая и старые модели видеокарт, хотя в последнее время их встретить очень сложно.

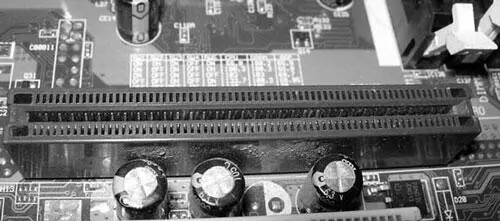

Рис. 2.13.Слот AGP

Рис. 2.14.Слоты PCI

Количество слотов расширения может быть разным и в первую очередь зависит от форм-фактора материнской платы и ее функционального предназначения.

Материнская плата содержит большое количество разнообразнейших разъемов. Они используются для разных целей, например для подключения шлейфов данных и проводов питания устройств, подключения разного рода кабелей от внешней периферии и т. д.

Коннекторы имеют разную форму, соответствующую их типам и предназначению. На материнской плате изначально присутствуют разъемы для подключения IDE– или SCSI-устройств, FDD-разъем (рис. 2.15), разъем для подключения питания материнской платы, разъемы для вентиляторов. Кроме того, могут присутствовать ATA-разъемы, разъемы для подключения сетевого кабеля, разъемы для присоединения выхода звуковой карты и дополнительных портов, средств индикации и т. п.
