Для подобных корпусов обычно применяются блоки питания мощностью не менее 400 Вт (например, только для питания шести жестких дисков в момент запуска может потребоваться сила тока до 28 А, а при 12 В это составит 336 Вт). Часто в такой корпус устанавливается дополнительный блок питания, что позволяет повысить отказоустойчивость системы.

Обычно корпуса типа File Server имеют открывающуюся (откидывающуюся) переднюю крышку с замком, что позволяет скрывать элементы управления компьютером и устройствами хранения данных.

Блок питания – представитель внутренних устройств компьютера. Основное его предназначение – преобразование переменного тока высокого напряжения (110–230 В) в постоянный и, самое главное, стабилизированный ток низкого напряжения (12 В и 5 В), который питает все устройства компьютера. Даже если какое-то из устройств работает с другим напряжением, чтобы его получить, используется одно из стандартных напряжений, которое выдает блок питания.

Внешне блок питания выглядит как прямоугольная металлическая коробка (рис. 2.7), в которой расположены все необходимые для правильной работы электронные схемы. Здесь же находится вентилятор или вентиляторы, вытягивающие нагретый воздух из блока питания и, заодно, корпуса. Со стороны, выходящей на заднюю стенку корпуса, вентилятор закрыт решеткой. Это сделано специально, чтобы предотвратить попадание в него посторонних предметов.

Рис. 2.7.Внешний вид блока питания

На задней стенке блока находится разъем для подключения силового кабеля, который, в свою очередь, подключается к электрической розетке с переменным током. Могут также присутствовать выключатель напряжения (иногда переключатель напряжения 110/220 В) и дополнительный разъем для подключения кабеля питания монитора. В последнее время все большую популярность получают блоки питания, у которых имеется регулятор скорости вращения вентилятора. Поэтому к «обычному» набору компонентов на задней стенке блока питания может прибавляться еще и ручка такого регулятора.

На передней стенке блока питания находится отверстие, через которое выходит пучок проводов с группами контактов [1] Такие контакты часто называют молексом. , на которых присутствуют формируемые блоком питания напряжения 5 В и 12 В. Рядом с этим отверстием располагаются дополнительные вентиляционные отверстия, через которые из корпуса вытягивается теплый воздух и, попадая на вентилятор, выходит наружу.

В дорогих блоках питания вентиляция продумана более рационально: вентиляционная решетка или отверстия находятся не на передней стенке, а на нижней, которая повернута в сторону процессора. Это обеспечивает более эффективное охлаждение процессора путем вытягивания нагретого воздуха непосредственно с его радиатора.

Основными требованиями, предъявляемыми к блоку питания, являются достаточная мощность и стабильность вырабатываемого электропитания, а также низкая шумность вентилятора. Последний фактор на стабильность работы компьютера не влияет, однако он влияет на настроение пользователя, которое может ухудшаться из-за слишком высокого уровня шума. Чтобы такого не случилось, как уже упоминалось выше, используются специальные регуляторы скорости вращения вентилятора, а также модифицированные решетки, которые его прикрывают. Ведь именно эта решетка в большинстве случаев является причиной шума, поскольку встает на пути вырывающегося из блока питания воздуха, что и приводит к появлению шума.

От мощности же блока питания напрямую зависят максимальное количество подключаемых устройств и возможность разгона комплектующих. Ведь каждое устройство использует некоторый запас мощности блока питания, который не является безграничным и очень быстро исчерпывается. А учитывая «прожорливость» современных процессоров, графических адаптеров, оперативной памяти и других устройств, мощность блока питания является очень критичным фактором.

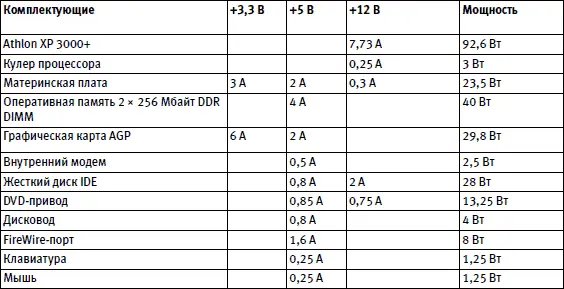

Ниже приведен пример конфигурации компьютера, ориентированного на офисное использование, и подсчитана приблизительная мощность, потребляемая его комплектующими (табл. 2.1).

Если подсчитать, то получается примерно 250 Вт. Блок же питания должен не только обеспечивать такую мощность, но и иметь запас по мощности. Кроме того, не следует еще забывать о подключенных USB-устройствах, которые также отнимают у блока питания часть мощности.
