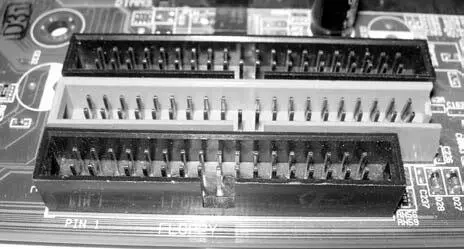

Рис. 2.15.Сверху вниз: IDE-разъемы, FDD-разъем

Количество разъемов может быть разным и зависит от типа материнской платы и ее назначения (домашний или офисный компьютер, сервер). Например, серверные материнские платы содержат большее количество IDE-, SCSI– или USB-разъемов, нежели материнские платы офисных компьютеров.

Порты используются для подключения к ним разнообразной периферии, например модема, принтера, сканера и т. п. Количество разных портов зависит от «навороченности» материнской платы, но, как правило, присутствуют порты LPT, COM, USB и др.

LPT.Этот порт, называемый параллельным (рис. 2.16), представляет собой полнодуплексный порт, через который сигнал передается в двух направлениях по восьми параллельным линиям. Скорость передачи данных через LPT-порт составляет от 800 Кбит/с до 16 Мбит/с, что зависит от выбранного в BIOS режима работы порта. Как правило, параллельные порты обозначают индексами LPT1, LPT2 и т. д.

Рис. 2.16.Внешний вид LPT-порта

Этот тип порта уже практически не используется, поскольку ему на смену пришел более скоростной и функциональный USB-порт. Тем не менее к нему можно подключать принтер, сканер, модем и другие устройства. Кроме того, LPT-порт может быть использован для соединения двух компьютеров с помощью нульмодемного кабеля.

COM.Этот порт, называемый последовательным, представляет собой полудуплексный порт, через который данные передаются последовательно или сериями только в одном направлении в каждый момент времени (сначала в одну, потом в другую сторону). Максимальная скорость передачи данных через последовательный порт составляет 115 Кбит/с. Как правило, последовательные порты обозначаются индексами COM1, COM2 и т. д.

Материнские платы раннего выпуска имеют два разных COM-порта, которые различаются количеством контактов. Современные платы содержат лишь один (или два одинаковых) 9-контактный COM-порт (рис. 2.17).

Рис. 2.17.Внешний вид 9-контактного COM-порта

Этот порт, как и LPT-порт, все реже используется на практике в силу своей функциональной и, самое главное, скоростной ограниченности. Однако, как ни странно, до сих пор выпускаются разного рода контроллеры, подключаемые к COM-порту.

К последовательному порту могут подключаться устройства, которые не требуют высокой скорости передачи, например мышь, модем, джойстик и т. п. Как и в случае с LPT-портом, этот порт также может использоваться для передачи данных между двумя компьютерами.

USB.Этот порт наиболее универсальный и используемый на практике. Это один из современных интерфейсов для подключения внешних устройств. Передача данных по шине может осуществляться как в асинхронном, так и в синхронном режиме. При этом теоретическая скорость передачи составляет от 12 Мбит/с до 480 Мбит/с (в зависимости от спецификации порта [4] Существует две спецификации USB-порта, последней из которых является USB 2.0. ).

К USB-порту (рис. 2.18) можно подключать разнообразные устройства, начиная с мыши и заканчивая цифровой видеокамерой. Теоретически, используя USB-концентраторы, к одному компьютеру можно подсоединить до 127 USB-устройств разного назначения. На практике подключение большого количества устройств требует достаточного запаса мощности блока питания, поскольку USB-устройства получают питание прямо через USB-разъем. Обычно же к компьютеру подключается одно-два устройства, например принтер и сканер.

Рис. 2.18.Внешний вид USB-портов (вверху) и USB-коннекторов (внизу)

Важной особенностью USB-порта является то, что он поддерживает технологию Plug & Play (все присоединенные к USB-порту устройства конфигурируются автоматически), то есть при подключении устройства пользователю не нужно устанавливать драйвер для него (компьютер сделает это сам). А это означает, что USB-порты поддерживают возможность «горячего» подключения [5] Подключение периферии при включенном компьютере. .

Обычно на материнской плате присутствует не менее двух USB-портов. На хороших же материнских платах их количество может достигать шести-восьми.
