Александр Кириченко - Нейросетевое программирование. Инструментарий нейрокомпьютинга

Если активированы настройки дисплея <���Вид> <���Показать индикаторы огня> ( ), то нейроны показывают желтую точку на своем выходном разъеме каждый раз, когда они запускаются (выдают сигнал <> 0). На следующем рисунке показан нейрон, который в данный момент работает. На первом рисунке опция <���Вид> <���Показать ссылки> деактивирована, поэтому входной разъем не отображается. Второе изображение – это результат отображения, если опция активирована.

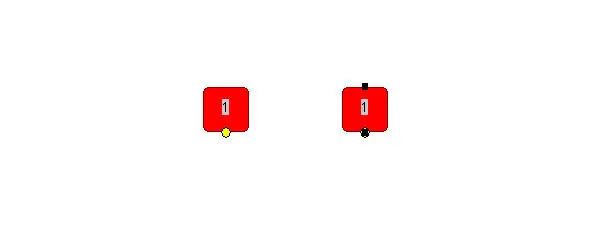

Рис.26 Индикация зажигаемого нейрона

В книге «Конструирование искусственных нейронных ансамблей (ИНА).pdf» [38] был представлен преобразователь последовательного кода в параллельный, состоявший из трёх групп нейронов: входных, выходных и нейронов задержки. В состав преобразователя был включён нейрон In1, который практически не использовался. Назначение и принцип действия этиго нейрона было обещано рассмотреть при описании скриптов пакета MemBrain.

Основное назначение этого нейрона (In1): управление работой нейроконструкции.

Для демонстрации управляющих функций нейрона восстанавливаем в основном окне MemBrain преобразователь последовательного кода в параллельный с помощью программы «СдРег. mbn» [10]:

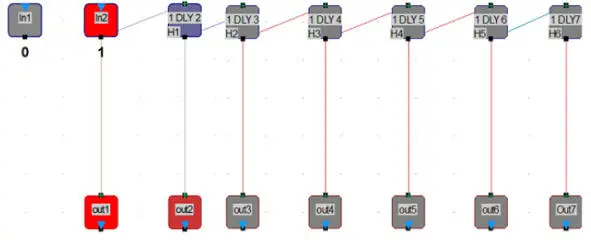

Рис.27 Схема преобразователя последовательного кода в параллельный

Анализ созданной нейросети показывает:

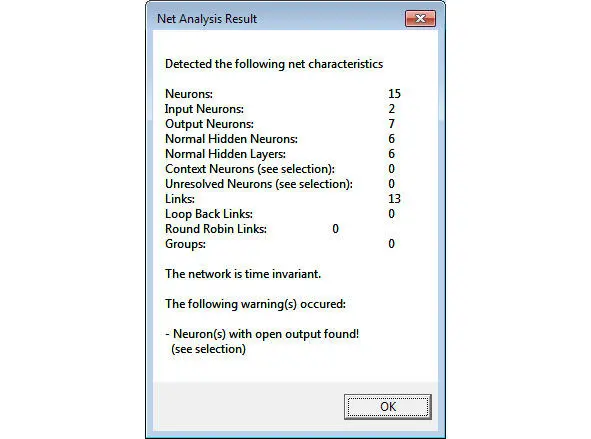

Рис.28 Характеристики нейросети

всего нейронов – 15. Из них: 2 входных, 7 выходных, 6 скрытых нейронов (1 DLY 2 – 1 DLY 7) в 6 скрытых слоях (H1 – H6).

Для демонстрации работы преобразователя кодов было предусмотрено два файла.

В первом файле (SdvReg0.csv) нейрон In1 всегда равен 0. По In2 поступают последовательные сигналы, накапливающиеся в параллельные группы по 7 сигналов.

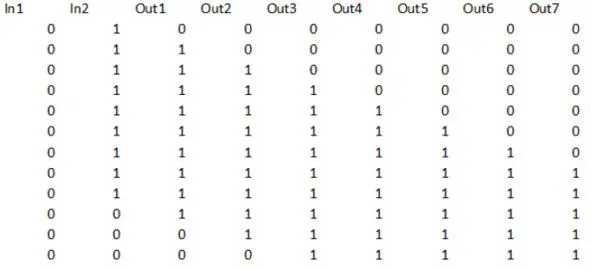

Рис.29 Основной файл для проверки преобразователя кодов

Используем этот файл для обучения:

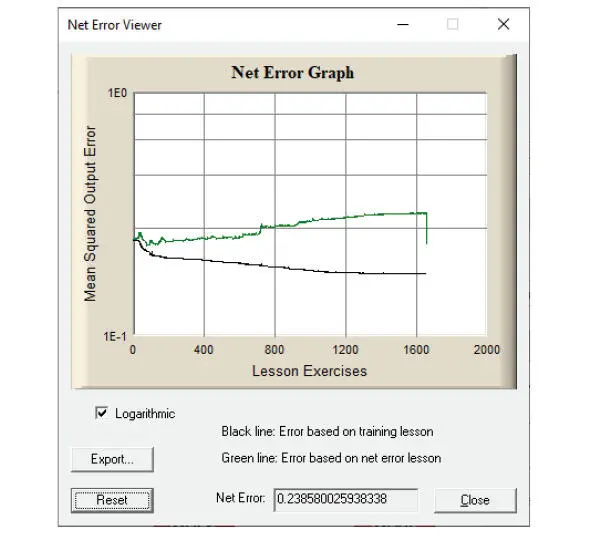

Рис.30 Ход обучения преобразователя кодов

Ошибка обучения имеет достаточно малую величину и показывает, что нейросеть постепенно приблизилась к правильному результату (это видно по голубой линии. на Pattern Error Viewer):

Рис.31 Процесс обучения нейросети

После 6 точки голубая линия совпадает с Target. По клавише Export Graph выводится исполненный пример после обучения:

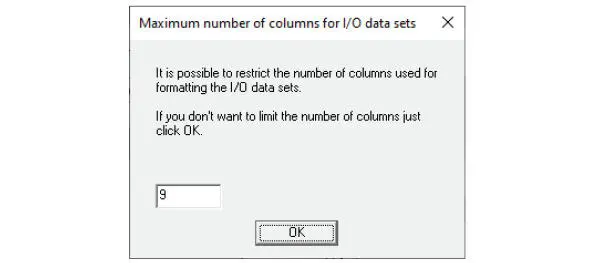

Рис.32 Максимальное количество колонок

Здесь содержится предупреждение о структуре выводимой информации.

Содержимое файла «SdvReg00.csv», полученного по клавише Export Graph:

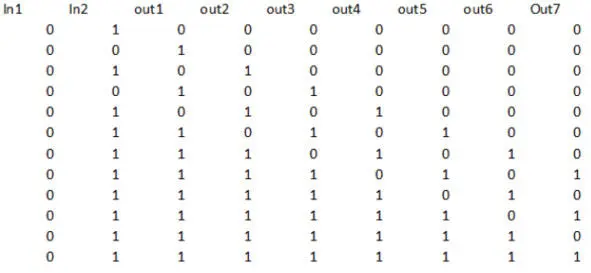

Рис.33 Правильный результат после обучения.

Файл SdvReg2.csv имеет другое строение:

Нейрон In1 может исполнять разные функции: он может сигнализировать момент окончания превращения последовательного кода в параллельный и включать перепись сформированного параллельного кода с выходных нейронов в ячейку памяти для накопления. Если In1 отмечает момент, когда закончено формирование одной строки параллельного кода, то по сигналу In1=1 полученный код нужно считать с выходных нейронов нейросети. При исполнении такого действия нужно будет сформировать и вывести только одно число 1111000 (см. рисунок 34).

Но может быть In1=1 и сигналом, запускающим сохранение в памяти в виде csv-кода исполняемого (текущего) фрагмента обучающей выборки MemBrain. Тогда выводиться должно будет не одно число, а ряд чисел, составляющих текущую обучающую последовательность. Разница – в программах, которые будут работать по зажиганию нейрона In1.
