Нодир Алимов - Фотоэлектрические явления в широкозонных полупроводниковых гетероструктурах с глубокими примесными уровнями. Монография

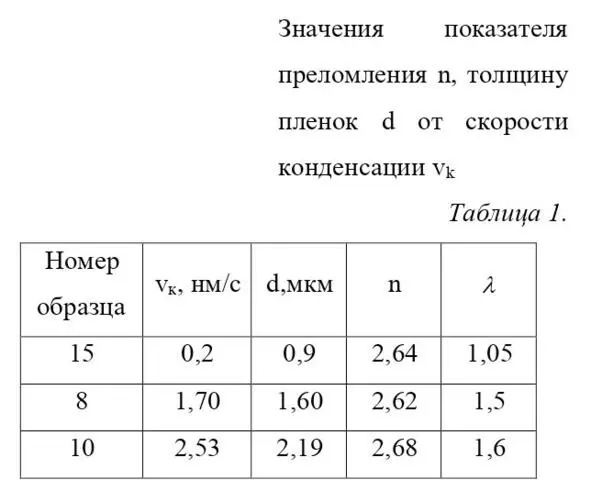

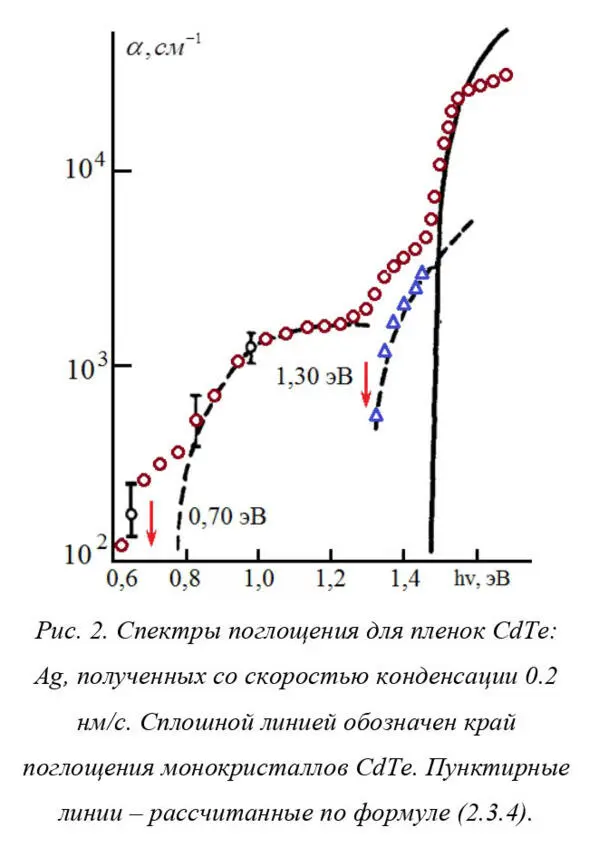

Кроме того, толщина пленок определялась с помощью микроинтерферометров МИИ – 4 и МИИ – 9 посредством смещения интерференционных полос, возникающих при отражении света от поверхности слоя и подложки. Величина d , вычисленная по формуле (2.5.10) совпадает по погрешности с измеренной на МИИ – 4 и МИИ – 9. Затем, зная значения n , d , мы определяли коэффициент поглощения () c помощью формулы (2.5.8) и представили их зависимости от hν на рис. 2. Как видно, в спектрах поглощения света в этих пленках имеется явно выраженная примесная полоса поглощения. В области (1.46—1.5) эВ поглощение света почти совпадает с данными для монокристаллов (имеется длинноволновый сдвиг около 0.02 эВ) и соответствует собственной полосе поглощения. Длинноволновый сдвиг может быть объяснен внутренним механическим напряжением в пленке 2.5·10 8 Па, если использовать для барического коэффициента изменения ширины запрещенной зоны значение эВ· см 2/кГ [24]. Далее имеется одна более явно выраженная полоса с красной границей около 1.3 эВ и другая, не подающаяся надежной расшифровке, в которой коэффициент поглощения уменьшается от порядка 10 3 до 10 2см -1 в области 0.7—1.3 эВ (рис.2). Обе эти полосы связаны с поглощением света глубокими центрами.

Отметим, что в исследуемых нами пленках поглощение в примесной области вблизи края поглощения достаточно большое 10 4см -1, как и при собственном поглощении обусловливает пространственно неоднородное возбуждение носителей.

Анализ спектров фотопроводимости (ФП) и фото-ЭДС проведен, поддерживаясь следующих общеизвестных положений:

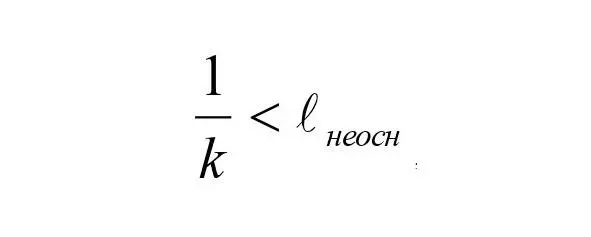

а) если толщина полупроводника превышает длину диффузии неравновесных носителей, то при возбуждении сильно поглощаемым светом ФП определяется скоростью генерации и рекомбинации носителей в области генерации носителей (когда

то в слое толщиной, равной длине диффузии носителей, можно пренебречь изгибом зон на поверхности). В тех же условиях фото-ЭДС генерируется на барьерах в той же области, а результирующая ЭДС на контактах определяется эффективной схемой образца. На краю поглощения, когда свет слабо поглощается, в объеме возможно как увеличение фотопроводимости, если скорость рекомбинации на поверхности больше, чем в объеме, так и уменьшение, когда уменьшается скорость генерации носителей из-за увеличения прозрачности образца. Переход к примесной фотогенерации носителей будет выявляться, если меняется время их жизни. Если носители возбуждаются из мелких уровней, из которых происходит быстрая термическая активизация неравновесных носителей, то в этих условиях генерация фото-ЭДС при собственном и примесном поглощении определяется только свойствами области поглощения света;

б) если толщина образца меньше длины диффузии, то возбужденные как в объеме, так и на поверхности носители будут рекомбинировать на тех же центрах, которые захватывают не основные носители. При переходе к примесной генерации носителей может меняться их время жизни и, как в первом случае, возможны особенности, связанные со свойствами глубоких уровней (характером конкуренции различных каналов рекомбинации при наличии термической генерации не основных носителей).

в) если имеются межкристаллические барьеры в толщине слоя (в глубь образца), то при генерации носителей на поверхности фотопроводимость и фото-ЭДС определяется размерами этого кристаллита с учетом захвата носителей на межкристаллитный барьер, который играет роль рекомбинационного барьера. При объемной генерации эффект от всех барьеров должен суммироваться с учетом их взаиморасположения;

г) если имеются межкристаллические барьеры вдоль слоя, то возбужденные неосновные носители, захватываясь в них, меняют их высоту и этим уменьшают дрейфовый барьер. При этом барьеры могут быть разной величины, и ток будет определять наименьший барьер (уровень протекания), а время жизни этих носителей – наибольший барьер. Величина барьеров определяется концентрацией поверхностных состояний и свойствами кристаллита, определяющий экранирование заряда на поверхности. В случае малых кристаллитов барьеры будут меньше, чем в больших, когда длина экранирования сравнима или больше их размеров.
