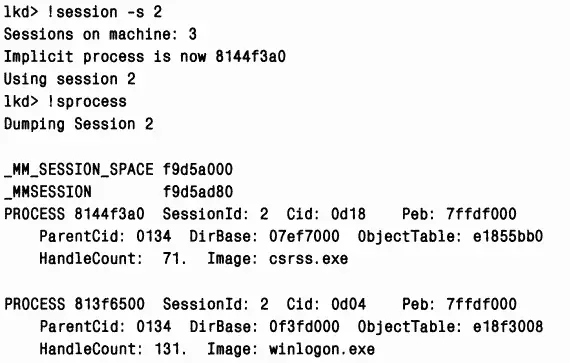

Далее вы можете установить активный сеанс командой !session — s и вывести адрес сеансовых структур данных и список процессов в этом сеансе командой !sprocess:

Для просмотра детальных сведений о сеансе выведите дамп структуры MM_SESSION_SPACE командой dt:

ЭКСПЕРИМЕНТ: просмотр памяти, используемой пространством сеанса

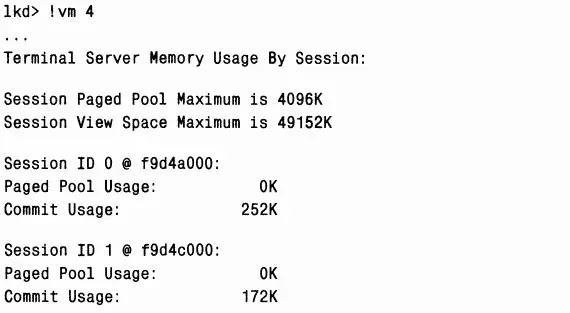

Просмотреть, как используется память в пространстве сеанса, позволяет команда !vm 4 отладчика ядра. Вот пример для 32-разрядной системы Windows Server 2003 Enterprise Edition с двумя активными сеансами:

Ta же команда применительно к 64-разрядной системе Windows Server 2003 Enterprise Edition с двумя активными сеансами дает следующий вывод:

Системные PTE используются для динамического проецирования системных страниц, в частности пространства ввода-вывода, стеков ядра и списков дескрипторов памяти. Системные PTE не являются неисчерпаемым ресурсом. Например, Windows 2000 может описывать всего 660 Мб системного виртуального адресного пространства (из которых 440 Мб могут быть непрерывными). B 32-разрядных версиях Windows XP и Windows Server 2003 число доступных системных PTE увеличилось, благодаря чему система может описывать до 1,3 Гб системного виртуального адресного пространства, из которых 960 Мб могут быть непрерывными. B 64-разрядной Windows системные PTE позволяют описывать до 128 Гб непрерывного виртуального адресного пространства.

Число системных PTE показывается счетчиком Memory: Free System Page Table Entries (Память: Свободных элементов таблицы страниц) в оснастке Performance. По умолчанию Windows при загрузке подсчитывает, сколько системных PTE нужно создать, исходя из объема доступной памяти. Чтобы изменить это число, присвойте параметру реестра HKLM\SYSTEM\Current-ControlSet\Control\Session Manager\Memory Management\SystemPages значение, равное нужному вам количеству РТЕ. (Это может понадобиться для поддержки устройств, требующих большого количества системных РТЕ, например видеоплат с 512 Мб видеопамяти, которую нужно спроецировать всю сразу.) Если параметр содержит значение 0xFFFFFFFF, резервируется максимальное число системных РТЕ.

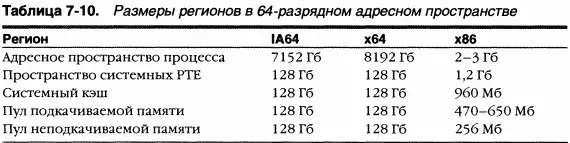

Теоретически 64-разрядное виртуальное адресное пространство может быть до 16 экзабайтов (18 446 744 073 709 551 6l6 байтов, или примерно 17,2 миллиарда гигабайтов). B отличие от 32-разрядного адресного пространства на платформ x86, где по умолчанию оно делится на две равные части (половина для процесса и половина для системы), 64-разрядное адресное пространство делится на ряд регионов разного размера, компоненты которого концептуально совпадают с порциями пользовательского, системного и сеансового пространств. Размер этих регионов (таблица 7-10) отражает лимиты текущей реализации, которые могут быть расширены в будущих выпусках.

Детальные структуры адресных пространств IA64 и x64 различаются незначительно. Структуру адресного пространства для IA64 см. на рис. 7-13, а для x64 — на рис. 7-14.

Теперь, когда вы познакомились со структурами виртуального адресного пространства в Windows, рассмотрим, как она увязывает эти адресные пространства со страницами физической памяти (приложения и системный код используют виртуальные адреса). Мы начнем с детального описания трансляции 32-разрядных адресов на платформе x86, потом кратко поясним ее отличия на 64-разрядных платформах IA64 и x64. B следующем разделе вы узнаете, что происходит, когда виртуальный адрес не удается разрешить в физический (из-за выгрузки в страничный файл), и как Windows управляет физической памятью через рабочие наборы и базу данных номеров фреймов страниц.
