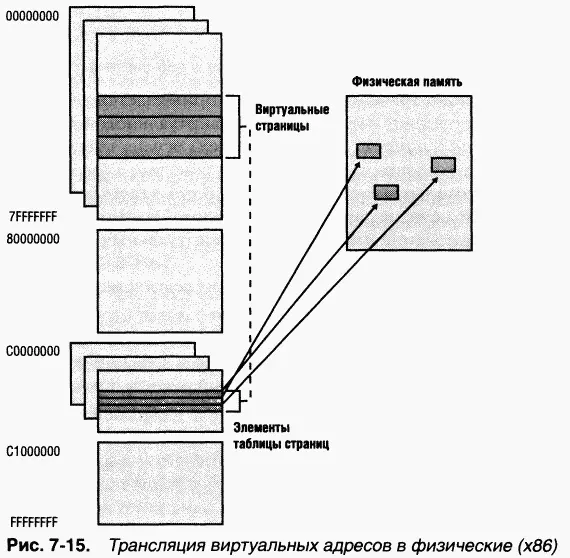

C помощью структур данных (таблиц страниц), создаваемых и поддерживаемых диспетчером памяти, процессор транслирует виртуальные адреса в физические. Каждый виртуальный адрес сопоставлен со структурой системного пространства, которая называется элементом таблицы страниц (page table entry, PTE) и содержит физический адрес, соответствующий виртуальному. Например, на рис. 7-15 показаны три последовательно расположенные виртуальные страницы, проецируемые на три разрозненные физические страницы (платформа x86).

Пунктирные линии на рис. 7-15 соединяют виртуальные страницы с РТЕ, представляя косвенные связи между виртуальными и физическими страницами.

ПРИМЕЧАНИЕ Код режима ядра (например, драйверов устройств) может ссылаться на физические адреса, транслируя их в виртуальные. Подробнее об этом см. описание функций поддержки списка дескрипторов памяти (memory descriptor list, MDL) в DDK.

По умолчанию в х86-системе Windows для трансляции виртуальных адресов в физические использует двухуровневую таблицу страниц (х86-систе-мы, работающие с РАЕ-версией ядра, используют трехуровневую таблицу страниц, но они в этом разделе не рассматриваются). 32-разрядный виртуальный адрес интерпретируется как совокупность трех элементов: индекса каталога страниц, индекса таблицы страниц и индекса байта. Они применяются в качестве указателей в структурах, описывающих проекции страниц (рис. 7-l6). Размеры страницы и PTE определяет размеры каталога страниц и полей индекса таблицы страниц. Так, в х86-системах длина индекса байта составляет 12 битов, поскольку размер страницы равен 4096 байтов (т. е. 2 12).

Индекс каталога страниц (page directory index) применяется для поиска таблицы страниц, содержащей PTE для данного виртуального адреса. C помощью индекса таблицы страниц (page table index) осуществляется поиск РТЕ, который, как уже говорилось, содержит физический адрес, по которому проецируется виртуальная страница. Индекс байта (byte index) позволяет найти конкретный адрес на физической странице. Взаимосвязи этих трех величин и их использование для трансляции виртуальных адресов в физические показаны на рис. 7-17.

При трансляции виртуального адреса выполняются следующие операции.

1. Аппаратные средства управления памятью находят каталог страниц текущего процесса. При каждом переключении контекста процесса эти средства получают адрес каталога страниц нового процесса. Обычно операционная система записывает этот адрес в специальный регистр процессора.

2. Индекс каталога страниц используется как указатель для поиска элемента каталога страниц (page directory entry, PDE), который определяет местонахождение таблицы страниц, нужной для трансляции виртуального адреса. PDE содержит номер фрейма страницы (page frame number, PFN) таблицы страниц (если она находится в памяти; однако такие таблицы могут выгружаться в страничный файл).

3. Индекс таблицы страниц используется как указатель для поиска PTE 5который определяет местонахождение требуемой виртуальной страницы.

4. Ha основе PTE отыскивается страница. Если она действительна, то содержит PFN соответствующей страницы физической памяти. Если PTE сообщает, что страница недействительна, обработчик ошибок подсистемы управления памятью пытается найти страницу и сделать ее действительной (см. раздел по обработке ошибок страниц далее в этой главе). Если сделать страницу действительной не удалось (например, из-за ошибки защиты), обработчик ошибок генерирует нарушение доступа или вызывает переход в состояние отладки.

5. Если PTE указывает на действительную страницу, для поиска адреса нужных данных на физической странице используется индекс байта. Ознакомившись с общей картиной, перейдем к детальному рассмотрению структуры каталогов страниц, таблиц страниц и РТЕ.

У каждого процесса есть один каталог страниц (page directory), который представляет собой страницу с адресами всех таблиц страниц для данного процесса. Физический адрес каталога страниц процесса хранится в блоке KPROCESS и проецируется по адресу 0xC0300000 в х86-системах или 0xC0600000 в системах с РАЕ-ядром. Весь код, выполняемый в режиме ядра, использует не физические, а виртуальные адреса (о KPROCESS см. главу 6).
