Когда вызывающие потоки передают запросы размером менее одной страницы (4 Кб на х86-процессорах), драйверы, как правило, используют буферизованный ввод-вывод, а для запросов большего размера — прямой. Буфер примерно равен размеру страницы, и операция копирования с применением буферизованного ввода-вывода приводит практически к тем же издержкам, что и прямой ввод-вывод, требующий блокирования памяти. Драйверы файловой системы обычно используют третий тип управления, так как при копировании данных из кэша файловой системы в буфер вызывающего потока это позволяет избавиться от издержек, связанных с управлением буферами. Ho большинство драйверов не использует этот вид управления из-за того, что указатель на буфер вызывающего потока действителен лишь на то время, пока выполняется этот поток. Если драйверу нужно передать данные с устройства (или на устройство) при выполнении DPC-процедуры или ISR, он должен позаботиться о доступности данных вызывающего потока из контекста любого процесса, а значит, у буфера должен быть системный виртуальный адрес.

Драйверы, использующие ввод-вывод без управления для доступа к буферам, которые могут быть расположены в пользовательском пространстве, должны проверять, что адреса буфера действительны и не ссылаются на память режима ядра. Если они этого не делают, появляется вероятность краха системы или уязвимости в системе защиты, так как приложения получают доступ к памяти режима ядра или возможность внедрения своего кода в ядро. Функции ProbeForRead и ProbeForWrite, которые ядро предоставляет драйверам, проверяют, полностью ли умещается буфер в пользовательской части адресного пространства. Чтобы избежать краха из-за ссылки на недопустимый адрес, драйверы могут обращаться к буферам пользовательского режима из кода обработки исключений (блоков try/except), который перехватывает любые попытки доступа по неправильным адресам и транслирует их в коды ошибок для передачи приложению.

B этом разделе вы увидите, как обрабатывается запрос синхронного ввода-вывода к одноуровневому драйверу режима ядра. Такая обработка проходит в семь этапов.

1. Запрос на ввод-вывод передается через DLL подсистемы.

2. DLL подсистемы вызывает сервис NtWriteFile диспетчера ввода-вывода.

3. Диспетчер ввода-вывода создает IRP, описывающий запрос, и посылает его драйверу (в данном случае — драйверу устройства), вызывая свою функцию IoCallDriver.

4. Драйвер передает данные из IRP на устройство и инициирует операцию ввода-вывода.

5. Драйвер уведомляет о завершении ввода-вывода, генерируя прерывание.

6. Когда устройство завершает операцию и вызывает прерывание, драйвер устройства обслуживает прерывание.

7. Драйвер вызывает функцию IoCompleteRequest диспетчера ввода-вывода, чтобы уведомить его о завершении обработки IRP, и диспетчер ввода-вывода завершает данный запрос на ввод-вывод.

Эти семь этапов показаны на рис. 9-10.

Теперь, когда мы знаем, как инициируется ввод-вывод, рассмотрим обслуживание прерывания и завершение ввода-вывода.

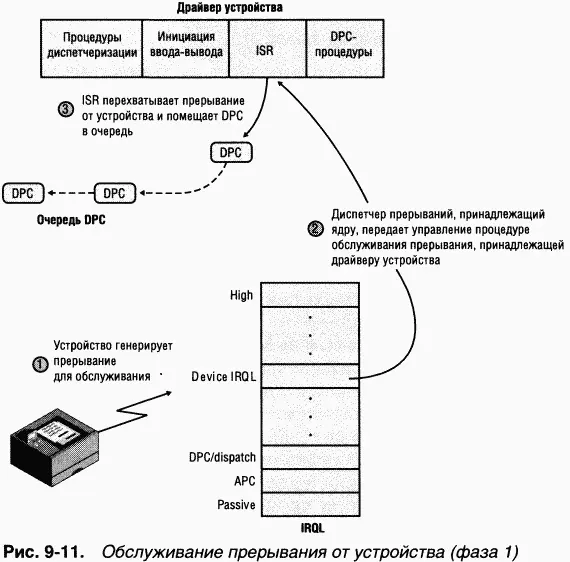

Завершая передачу данных, устройство генерирует прерывание, после чего в дело вступают ядро Windows, диспетчер ввода-вывода и драйвер устройства. Ha рис. 9-11 показана первая фаза этого процесса. (Механизм диспетчеризации прерываний, включая DPC, описывается в главе 3. Мы кратко повторяем этот материал, потому что DPC играют ключевую роль в обработке ввода-вывода.)

Когда устройство генерирует прерывание, процессор передает управление обработчику ловушки ядра, который находит ISR для этого устройства по таблице диспетчеризации прерываний. ISR в Windows обычно обрабатывают прерывания от устройств в два этапа. При первом вызове ISR, как правило, остается на уровне Device IRQL ровно столько времени, сколько нужно для того, чтобы сохранить состояние устройства и запретить дальнейшие прерывания от него. После этого ISR помещает DPC в очередь и, закрыв прерывание, завершается. Впоследствии, при вызове DPC-процедуры драйвер устройства заканчивает обработку прерывания, а затем вызывает диспетчер ввода-вывода для завершения ввода-вывода и удаления IRR Этот драйвер также может начать выполнение следующего запроса ввода-вывода, ждущего в очереди устройства.
