Ha этой иллюстрации показаны пакеты SMB (CIFS), захваченные Network Monitor при обращении системы к удаленным файлам. Если вы дважды щелкнете какую-нибудь строку, Network Monitor переключится в режим отображения пакетов, в котором показывается содержимое различных заголовков в пакетах.

Network Monitor поддерживает и другие возможности, например захват триггеров и фильтров, что делает его мощным диагностическим инструментом, помогающим выявлять и устранять неполадки в сети.

До разработки Remote NDIS производитель, например, сетевого USB-устрой-ства должен был предоставлять драйвер, который создавал интерфейс с NDIS (в качестве минипорт-драйвера) и с WDM-драйвером шины USB рис. 13–20). Если производитель оборудования поддерживал другие шины, скажем, IEEE 1394, он должен был реализовать драйверы, создающие интерфейсы с каждым типом шины.

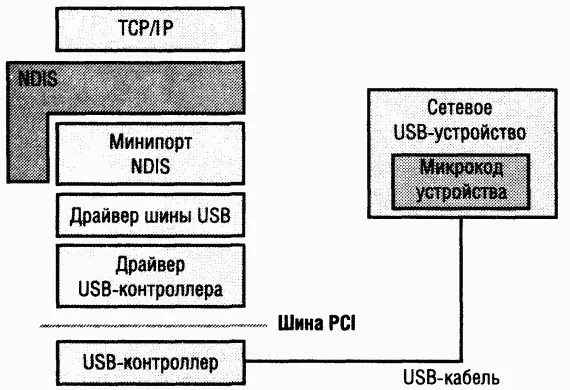

Рис. 13–20. Минипорт-драйвер NDIS для сетевого USB-устройства

Remote NDIS — спецификация для сетевых устройств на PnP-шинах ввода-вывода, допускающих динамическое подключение устройств, например USB, IEEE 1394 и Infiniband. Эта спецификация вообще избавляет производителя оборудования от необходимости писать минипорт-драйвер NDIS, так как в ней определены сообщения, независимые от конкретной шины, и механизм, с помощью которого сообщения передаются по различным шинам. B Remote NDIS включены сообщения для инициализации и сброса состояния устройства, передачи и приема пакетов, установки и опроса параметров устройства, а также для уведомления о состоянии канала передачи данных.

Архитектура Remote NDIS (рис. 13–21) построена на минипорт-драйвере NDIS от Microsoft, \Windows\System32\Drivers\Rndismp.sys, который транслирует NDIS-команды и передает их драйверу транспорта для шины, к которой подключено устройство. Эта архитектура позволяет использовать один минипорт-драйвер NDIS для всех драйверов Remote NDIS и один драйвер транспорта для каждой поддерживаемой шины.

B настоящее время Remote NDIS для USB-устройств поддерживается в Windows XP и Windows Server 2003; кроме того, соответствующие компоненты можно скачать с сайта Microsoft и установить в Windows 2000. Хотя Remote NDIS для устройств IEEE 1394 полностью определен, он пока не поддерживается в Windows.

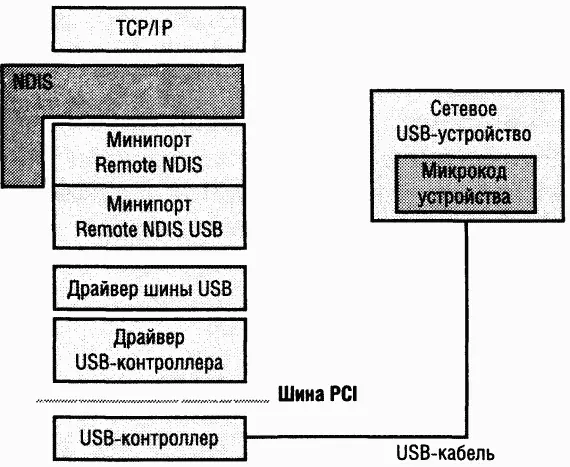

Рис. 13–21. Архитектура Remote NDIS для сетевых USB-устройств

Без специальных мер IP-трафик в сети доставляется по принципу «первым пришел — первым обслужен». Приложения не могут контролировать приоритет своих сообщений, и их данные передаются неравномерно: иногда они получают широкую полосу пропускания и малые задержки, а в остальное время — узкую полосу пропускания и длительные задержки. Хотя такой уровень обслуживания в большинстве ситуаций вполне приемлем, все большее число сетевых приложений требует гарантированных уровней обслуживания, или гарантий качества обслуживания (Quality of Service, QoS). Примерами приложений, требующих хорошей сетевой производительности, могут служить видеоконференции, потоковая передача мультимедийной информации и программное обеспечение для планирования ресурсов предприятия (enterprise resource planning, ERP). QoS позволяет приложениям указывать минимальную ширину полосы пропускания и максимальные задержки, которые могут быть удовлетворены только в том случае, если все сетевое программно-аппаратное обеспечение на пути между отправителем и получателем поддерживает стандарты QoS, например IEEE 802.1p — промышленный стандарт, который определяет формат пакетов QoS и реакцию на их получение устройств второго сетевого уровня (коммутаторов и сетевых адаптеров).

Поддержка QoS в Windows основана на наборе Winsock-функций, определенных Microsoft и позволяющих приложениям запрашивать QoS для трафика через свои сокеты Winsock, а также на API управления трафиком (TC API), который позволяет административным приложениям более точно контролировать трафик через сети.

Центральное место в реализации QoS в Windows занимает протокол RSVP (Resource Reservation Setup Protocol), представляющий собой Windows-сервис (\Windows\System32\Rsvp.exe), как показано на рис. 13–22. Провайдер службы RSVP (\Windows\System32\Rsvpsp.dll) передает QoS-запросы приложений через RPC службе RSVP Ta в свою очередь контролирует сетевой трафик с помощью TC API. TC API, реализованный в \Windows\System32\Traffic.dll, посылает команды управления вводом-выводом драйверу GPC (Generic Packet Classifier) (\Windows\System32\Drivers\Msgpc.sys). Дpaйвep GPC — втесном взаимодействии с планировщиком пакетов QoS (промежуточным драйвером NDIS) (\Windows\System32\Drivers\Psched.sys) — контролирует поток пакетов с компьютера в сеть, гарантируя уровни QoS, обещанные конкретным приложениям. При этом он вставляет в пакеты соответствующие заголовки QoS.
