Марк Руссинович - 4.Внутреннее устройство Windows (гл. 12-14)

Active Directory — реализация службы каталогов LDAP (Lightweight Directory Access Protocol) в Windows. Active Directory основана на базе данных, в которой хранятся объекты, представляющие ресурсы, определенные приложениями в сети Windows. Например, в Active Directory хранится структура и список членов домена Windows, включая информацию об учетных записях и паролях пользователей.

Классы объектов и атрибуты, определяющие свойства объектов, задаются схемой (schema). Иерархическая организация объектов в схеме Active Directory напоминает логическую организацию реестра, где объекты-контейнеры могут хранить другие объекты, включая контейнеры.

Active Directory поддерживает несколько API, используемых клиентами для обращения к объектам в базе данных Active Directory.

• LDAP C APIПредназначен для программ на С/С++ и использует сетевой протокол LDAP. Приложения, написанные на С/С++, могут работать с этим API напрямую, а приложения, написанные на других языках, — через транслирующие уровни.

• ADSI (Active Directory Service Interfaces)СОМ-интерфейс Active Directory, реализованный поверх LDAP и абстрагирующий от деталей программирования для LDAP. ADSI поддерживает несколько языков, в том числе Microsoft Visual Basic, C и Microsoft Visual C++. ADSI также доступен приложениям Windows Script Host (Сервер сценариев Windows).

• MAPI (Messaging API)Поддерживается для совместимости с клиентами Microsoft Exchange и клиентскими приложениями Outlook Address Book.

• Security Account Manager (SAM) APIБазируется на сервисах Active Directory и предоставляет интерфейс пакетам аутентификации MSVlO (\Windows\System32\Msvl_O.dll) и Kerberos (\Windows\System32\Kdcsvc.dll).

• Сетевые API Windows NT 4 (Net API)Используются клиентами Windows NT 4 для доступа к Active Directory через SAM.

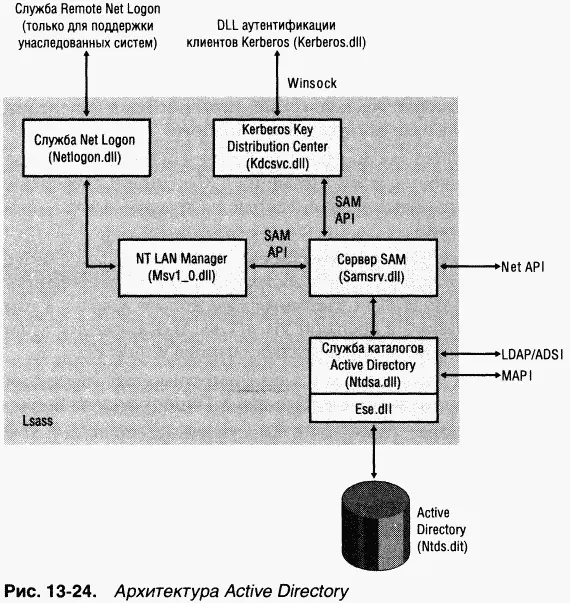

• NTDS APIПрименяется для просмотра SID и GUID в Active Directory (в основном через DsCrackNames), а также для управления каталогом и его репликацией. Несколько сторонних разработчиков написали приложения, позволяющие вести мониторинг Active Directory через этот API. Active Directory реализована в виде файла базы данных (по умолчанию — в \Windows\Ntds\Ntds.dit), реплицируемой между контроллерами домена. Этой базой данных управляет служба каталогов Active Directory, которая является Windows-сервисом, выполняемым в процессе LSASS; при этом она использует DLL, реализующие структуру базы данных на диске и предоставляющие механизмы обновления на основе транзакций для поддержания целостности базы данных. B Windows 2000 хранилище базы данных Active Directory реализовано на основе ядра Extensible Storage Engine (ESE), применяемого в Microsoft Exchange Server 5.5, a в Windows 2003 Server — на основе ядра ESE, используемого в Microsoft Exchange Server 2000. Архитектура Active Directory показана на рис. 13–24.

Как мы уже говорили в этой главе, в основе компонента Network Load Balancing (Балансировка нагрузки сети), который входит в Windows Advanced Server, лежит технология промежуточных драйверов NDIS. Network Load Balancing допускает создание кластера, включающего до 32 компьютеров, которые в терминологии Network Load Balancing называются узлами кластера (cluster hosts). Кластер поддерживает единый виртуальный 1Р-адрес, публикуемый клиентам, и клиентские запросы поступают ко всем компьютерам кластера. Однако на запрос отвечает только один узел кластера. Драйверы NDIS компонента Network Load Balancing эффективно разделяют клиентское пространство между доступными узлами кластера по аналогии с распределенной обработкой. При таком подходе каждый узел обрабатывает свою порцию клиентских запросов, причем каждый клиентский запрос обрабатывается одним — и только одним — узлом. Если входящий в состав кластера узел определяет, что именно он должен обработать клиентский запрос, то этот узел позволяет запросу пройти до уровня драйвера TCP/IP и в конце концов достичь серверного приложения. Если на узле кластера происходит авария, остальные узлы кластера распознают, что этот узел больше не способен обрабатывать запросы, и перераспределяют поступающие клиентские запросы между собой; при этом клиентские запросы отключенному узлу больше не посылаются. K кластеру можно подключить новый узел на замену потерпевшему аварию, и он автоматически примет участие в обработке клиентских запросов.

Network Load Balancing не является универсальным кластерным решением, поскольку серверные приложения, с которыми взаимодействуют клиенты, должны обладать определенными характеристиками. Во-первых, они должны поддерживать TCP/IP, а во вторых, уметь обрабатывать клиентские запросы на любой системе в кластере Network Load Balancing. Второе требование, как правило, означает, что приложения, у которых для обслуживания клиентских запросов должен быть доступ к общему состоянию (shared state), обязаны сами управлять этим состоянием. B Network Load Balancing не входят сервисы автоматического распределения общего состояния между узлами кластера. Приложения, идеально подходящие для Network Load Balancing, — Web-сервер со статичным информационным наполнением (контентом), Windows Media Server и Terminal Services (Службы терминалов). Пример работы Network Load Balancing показан на рис. 13–25.
