Для установления доверяемого соединения IPSec использует взаимную аутентификацию (mutual authentication), при этом поддерживаются следующие методы аутентификации: Kerberos версии 5, сертификат открытого ключа X.509 версии 3 или на основе общего ключа (preshared key).

Windows-реализация IPSec основана на RFC, относящихся к IPSec. Архитектура Windows IPSec включает IPSec Policy Agent (Агент политики IP-безопасности), протокол Internet Key Exchange (IKE) и драйвер IPSec.

• Агент политики IP-безопасностиВыполняется как сервис в процессе LSASS (о LSASS см. главу 8). B ММС-оснастке Services (Службы) в списке служб он отображается как IPSEC Services (Службы IPSEC). Агент политики IP-безопасности получает политику IPSec из домена Active Directory или из локального реестра и передает фильтры IP-адресов драйверу IPSec, а параметры аутентификации и безопасности — IKE.

• IKEОжидает от драйвера IPSec запросы на согласование сопоставлений безопасности (security associations, SA), согласовывает SA, а потом возвращает параметры SA драйверу IPSec. SA — это набор взаимно согласованных параметров политики IPSec и ключей, определяющий службы и механизмы защиты, которые будут использоваться при защищенной коммуникационной связи между двумя равноправными хостами с IPSec. Каждое SA является односторонним, или симплексным, соединением, которое защищает передаваемый по нему трафик. IKE согласует SA основного и быстрого режимов, когда от драйвера IPSec поступает соответствующий запрос. SA основного режима IKE (или ISAKMP) защищает процесс согласования, выполняемый IKE, a SA быстрого режима (или IPSec) — трафик приложений.

• Драйвер IPSecЭто драйвер устройства (\Windows\System32\Drivers\ Ipsec.sys), который привязывается к драйверу TCP/IP и который обрабатывает пакеты, передаваемые через драйвер TCP/IP. Драйвер IPSec отслеживает и защищает исходящий одноадресный IP-трафик, а также отслеживает, расшифровывает и проверяет входящие одноадресные 1Р-пакеты. Этот драйвер принимает фильтры от агента политики 1Р-безопасности, а затем пропускает, блокирует или защищает пакеты в соответствии с критериями фильтров. Для защиты трафика драйвер IPSec использует параметры активного SA либо запрашивает создание новых SA. ММС-оснастка IP Security Policy Management (Управление политикой безопасности IP) позволяет создавать политику IPSec и управлять ею. C помощью этой оснастки можно создавать, изменять и сохранять локальные политики IPSec или политики IPSec на основе Active Directory, а также модифицировать политику IPSec на удаленных компьютерах. B Windows XP и Windows Server 2003, после того как защищенное IPSec-соединение установлено, вы можете отслеживать информацию IPSec для локального и удаленных компьютеров через ММС-оснастку IP Security Monitor (Монитор IP-безопасности).

Когда драйверу протокола требуется получить или отправить сообщение в формате своего протокола, он должен сделать это с помощью сетевого адаптера. Поскольку ожидать от драйверов протоколов понимания нюансов работы каждого сетевого адаптера нереально (на рынке предлагается несколько тысяч моделей сетевых адаптеров с закрытой спецификацией), производители сетевых адаптеров предоставляют драйверы устройств, которые принимают сетевые сообщения и передают их через свои устройства. B 1989 году компании Microsoft и 3Com совместно разработали спецификацию Network Driver Interface Specification (NDIS), которая определяет аппаратно-независимое взаимодействие драйверов протоколов с драйверами сетевых адаптеров. Драйверы сетевых адаптеров, соответствующие NDIS, называются драйверами NDIS или минипорт-драйверами NDIS. C Windows 2000 поставляется NDIS версии 5, а с Windows XP и Windows Server 2003 — версии 5.1.

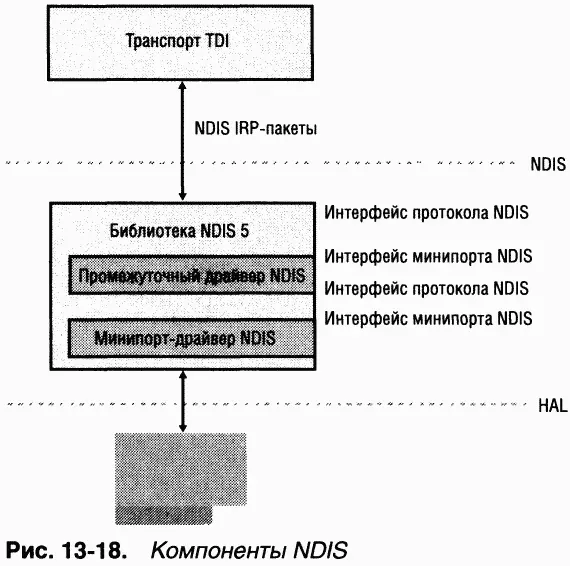

Библиотека NDIS (\Windows\System32\Drivers\Ndis.sys) реализует пограничный уровень между транспортами TDI (в типичном случае) и драйверами NDIS. Как и Tdi.sys, библиотека NDIS является вспомогательной и используется клиентами драйверов NDIS для форматирования команд, посылаемых этим драйверам. Драйверы NDIS взаимодействуют с библиотекой, чтобы получать запросы и отвечать на них. Взаимосвязи между компонентами, имеющими отношение к NDIS, показаны на рис. 13–18.

Одна из целей Microsoft при разработке сетевой архитектуры состояла в том, чтобы производителям сетевых адаптеров было легче разрабатывать драйверы NDIS и переносить их код между потребительскими версиями Windows и Windows 2000. Таким образом, библиотека NDIS предоставляет драйверам не просто вспомогательные пограничные процедуры NDIS, а целую среду выполнения драйверов NDIS. Последние не являются истинными драйверами Windows, поскольку не могут функционировать без инкапсулирующей их библиотеки NDIS. Этот инкапсулирующий уровень является настолько плотной оболочкой драйверов NDIS, что они не принимают и не обрабатывают IRR Вместо этого драйверы протоколов TDI вызывают функцию NdisAllocatePacket в библиотеке NDIS и передают пакеты минипорту NDIS, вызывая соответствующую NDIS-функцию, например NdisSend. По умолчанию драйверам NDIS также не приходится заботиться о реентерабельности, когда библиотека NDIS вызывает драйвер с новым запросом до того, как он успел обработать предыдущий запрос. Освобождение от поддержки реентерабельности кода означает, что создатели драйверов NDIS могут не думать о сложных проблемах синхронизации, которые еще больше усложняются в многопроцессорных системах.
