ЭКСПЕРИМЕНТ: наблюдаем активность, связанную с TDI

Утилита TDImon (wwwsysinternats.com) является разновидностью драйвера фильтра, который подключается к объектам «устройство» \Device\Tcp и \Device\Udp, создаваемым драйвером TCP/IP. После подключения TDImon может наблюдать за каждым IRP, выдаваемым клиентами TDI своим протоколам. TDImon также может отслеживать функ ции обратного вызова по событиям, перехватывая запросы на их регистрацию от клиентов TDI Драйвер TDImon посылает информацию об активности TDI своему графическому пользовательскому интерфейсу, который и отображает эти сведения (время операции, тип активности TDI, локальный и удаленный адреса TCP-соединения или локальный адрес конечной точки UDP, код статуса IRP и др.). Ниже приведен экранный снимок окна TDImon, в котором ведется мониторинг активности TDI при просмотре Web-страницы в Internet Explorer.

Как доказательство «врожденной» асинхронности операций TDI, в колонке Result выводятся сообщения «PENDING». Это говорит о том, что операция инициирована, но обработка IRP, вызвавшего ее выполнение, еще не завершена. Чтобы было видно, в каком порядке одни операции завершаются относительно начала других, факт выдачи каждого IRP или обращения к функции обратного вызова отмечается своим порядковым номером. Если до завершения обработки данного IRP генерируются или завершаются другие IRP, эти факты также отмечаются соответствующими порядковыми номерами, которые показываются в колонке Result. Например, на нашей иллюстрации IRP 1278 завершился после генерации IRP 1279, поэтому в колонке Result для IRP 1278 выводится число 1280.

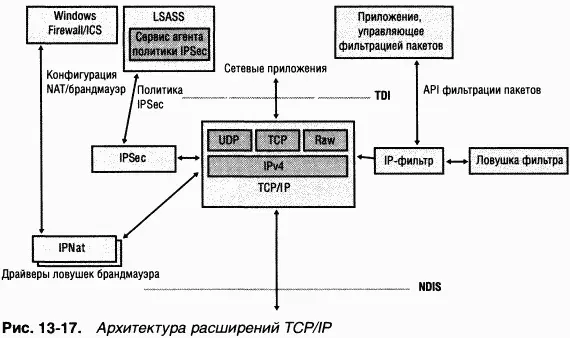

Ряд сетевых сервисов Windows расширяет базовые сетевые возможности драйвера TCP/IP за счет применения драйверов-надстроек, интегрируемых с драйвером TCP/IP через закрытые интерфейсы. K числу таких сервисов относятся трансляция сетевых адресов (NAT), IP-фильтрация, подключение IP-ловушек (IP-hooking) и IP-безопасность (IPSec). Ha рис. 13–17 показано, как эти расширения связаны с драйвером TCP/IP.

Трансляция сетевых адресов (network address translation, NAT) представляет собой сервис маршрутизации, позволяющий отображать несколько закрытых IP-адресов на один общий IP-адрес, видимый в Интернете. Без NAT для коммуникационной связи с Интернетом каждому компьютеру в локальной сети (LAN) пришлось бы назначать свой IP-адрес, видимый в Интернете. NAT дает возможность назначить такой IP-адрес только одному из компьютеров в локальной сети и подключать остальные компьютеры к Интернету через него. NAT по мере необходимости транслирует LAN-адреса в общий IР-адрес, перенаправляя пакеты из Интернета на соответствующий компьютер в локальной сети.

Компоненты NAT в Windows — драйвер устройства NAT (\Windows\System32\Drivers\Ipnat.sys), взаимодействующий со стеком TCP/IP, а также редакторы, с помощью которых возможна дополнительная обработка пакетов (помимо трансляции адресов и портов). NAT может быть установлен как маршрутизирующий протокол через оснастку Routing And Remote Access (Маршрутизация и удаленный доступ) консоли MMC или настройкой Интернет-соединения на общее использование через апплет Network Connections (Сетевые подключения). (Более широкие возможности в настройке NAT предоставляет оснастка Routing And Remote Access.)

B Windows 2000, Windows XP и Windows Server 2003 есть минимальные базовые средства IP-фильтрации, позволяющие пропускать пакеты только по определенным портам или IP-протоколам. Хотя эти средства в какой-то мере защищают компьютер от несанкционированного доступа из сети, их недостаток в том, что они статичны и не предусматривают возможность автоматического создания новых фильтров для трафика, инициируемого работающими на компьютере приложениями.

B Windows XP введен персональный брандмауэр — Windows Firewall, возможности которого шире, чем у базовых средств фильтрации. Windows Firewall реализует брандмауэр с поддержкой состояний (stateful firewall), который отслеживает и различает трафик, генерируемый TCP/IP, и трафик, поступающий из LAN и Интернета. Когда вы включаете Windows Firewall для какого-либо сетевого интерфейса, весь незатребованный входящий трафик по умолчанию отбрасывается. Приложение или пользователь может определить исключения, чтобы сервисы, работающие на данном компьютере (вроде службы доступа к общим файлам и принтерам), были доступны с других компьютеров.
