Как видите, изготовить малогабаритный ТВ-тюнер c использованием такого ВЧ-блока не составляет никакой проблемы, к тому же наладить серийное производство подобных микросхем – также несложная задача.

К недостаткам полупроводниковых ВЧ-блоков можно отнести их требовательность к грамотной разводке печатной платы. Как правило, производители таких ВЧ-блоков дают собственные рекомендации по разводке плат, и если разработчики тюнера от них отклоняются, то результат может быть неутешительным. Еще один недостаток полупроводниковых ВЧ-блоков – меньшая чувствительность, чем у их традиционных собратьев. Первые модели рассматриваемых ВЧ-блоков имели слишком низкую чувствительность, но в последнее время этот параметр был значительно улучшен, что позволило полупроводниковым ВЧ-блокам перейти на качественно новый уровень.

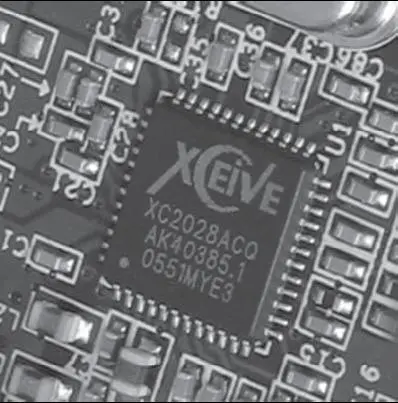

Рис. 1.19.Полупроводниковый ВЧ-блок, расположенный на печатной плате ТВ-тюнера

В современных ТВ-тюнерах получили распространение две модели полупроводниковых высокочастотных блоков, разработанных компанией Xceive Inc, – XC2028 и XC3028. Они характеризуются тем, что требуют сравнительно небольшого количества элементов на печатной плате и не нуждаются в экранировке, так как в этих микросхемах уже предусмотрена защита от помех. Данные ВЧ-блоки могут принимать как телеканалы стандартов PAL/ SECAM/NTSC, так и радиостанции в формате FM. Отличие чипа XC3028 от младшей модели XC2028 в том, что XC3028 умеет декодировать потоки цифровых стандартов DVB-T, DVB-C, ISDB-T и ATSC. Это позволяет создавать гибридные тюнеры, умеющие работать и с аналоговым, и с цифровым сигналами.

Некоторое время назад компания Xceive представила миру свою новую разработку – полупроводниковый ВЧ-блок XC5000, способный принимать сигналы не только аналоговых телеканалов и радиостанций, но и цифровые каналы в форматах ATSC, OpenCable, DVB-T, DVB-C, ISDB-T и DMB-TH. Вполне возможно, скоро появятся тюнеры, способные работать одновременно со всеми возможными стандартами телевещания.

Ознакомившись с основными составляющими современных ТВ-тюнеров, пользователь будет иметь довольно ясное представление о том, на основе чего изготавливаются современные тюнеры, и сможет сделать выбор в пользу той или иной технологии.

Приобретя ТВ-тюнер и принеся домой красочную коробку с ним, нужно установить плату. Если у пользователя уже есть опыт установки компьютерного оборудования, то можно установить тюнер самостоятельно. Если нет, то следует ознакомиться с данной главой, в которой представлено подробное руководство по установке тюнера в корпус компьютера.

Также в этой главе даются рекомендации по настройке ТВ-тюнера и подготовке его для работы. На конкретном примере будет разобран процесс установки программного обеспечения и настройки его для работы с тюнером. Прочтя главу, вы сможете самостоятельно настроить ТВ-тюнер для просмотра телевизионных каналов.

Рассмотрим общие принципы установки ТВ-тюнера (внутреннего, а также внешнего) независимо от конкретной модели.

Внутренний ТВ-тюнер представляет собой плату расширения для слота PCI или PCI-Express, которую придется вставлять в корпус самостоятельно. Конечно, можно пригласить специалиста, который за отдельную плату установит ТВ-тюнер, однако желание все делать самому обычно побеждает, человек вооружается отверткой и смело идет сражаться с системным блоком.

Решив все делать самостоятельно, прежде всего нужно отключить компьютер от сети. Если системный блок не работает, то это еще не значит, что на материнской плате нет напряжения. Выключенный компьютер просто находится в режиме ожидания, поэтому следует отключить его от сети питания физически, чтобы исключить подачу напряжения на материнскую плату.

С помощью отвертки нужно выкрутить винты на задней стенке системного блока, чтобы снять боковую (левую) крышку. Некоторые корпуса оборудованы специальными защелками для фиксации крышки – в этом случае отвертка не понадобится. В системном блоке расположена материнская плата, в левой нижней части которой находятся слоты PCI или PCI-Express. Один из слотов должен быть свободен, в него и будет устанавливаться тюнер. Если оба слота заняты, то что-то из оборудования придется вынимать, чтобы освободить слот для ТВ-тюнера.
