Рассмотрим подробнее, из чего состоит тюнер, ведь от качества составляющих его элементов напрямую зависит качество работы всего устройства. Элементная база современных ТВ-тюнеров включает в себя аналого-цифровой преобразователь и высокочастотный блок.

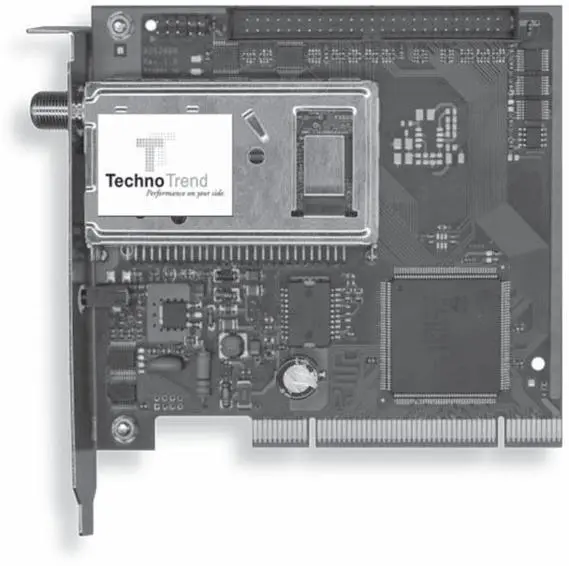

Рис. 1.15.DVB-C-тюнер TT-budget C-1500 компании TechnoTrend

Одним из самых важных элементов в ТВ-тюнере является аналого-цифровой преобразователь (АЦП) – устройство, отвечающее за преобразование сигнала из аналоговой формы в цифровую. Сигнал, идущий по телевизионному кабелю, является аналоговым, а компьютер умеет работать только с цифровой информацией, которую ему и предоставляет АЦП. Также с помощью данного устройства информация преобразовывается в цифровую форму сигнала, полученного от видеомагнитофона, игровой приставки или другой аппаратуры.

Достаточно распространенным в последние годы стал набор чипов компании Philips. Семейство чипов, наиболее часто использующееся в ТВ-тюнерах, маркируется как SAA713x, где последняя цифра отвечает за специфические особенности АЦП. Кроме того, особое отличительное свойство чипов Philips – их весьма качественный декодер SECAM-стандарта, в чем пользователи этих чипов уже неоднократно убеждались.

Чтобы узнать, на каком чипе сделан ТВ-тюнер, нужно посмотреть на его коробку, где обычно присутствует надпись с маркой чипа. Если таковой нет, то следует извлечь тюнер из коробки и рассмотреть чип поближе – на нем будет нанесена маркировка (рис. 1.16).

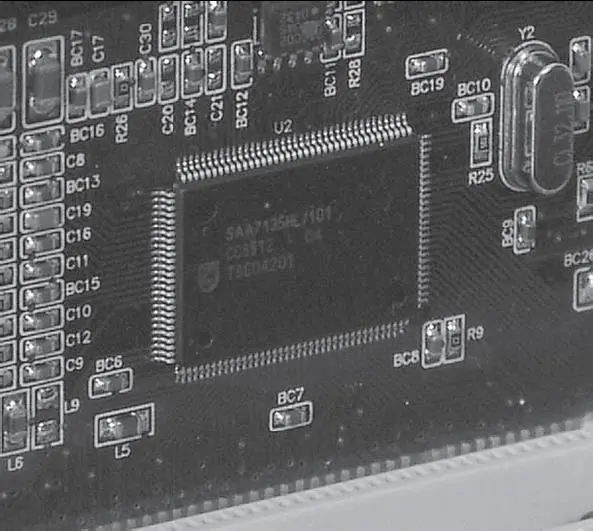

Рис. 1.16.Чип Philips SAA7135HL

Существуют четыре модификации чипов семейства Philips SAA713x. Функциональная составляющая, отвечающая за обработку видео, у всех чипов одинакова. Отличаются они лишь возможностями в плане звуковых эффектов, но для любителей качественного звука это может быть весьма существенно. В табл. 1.1 приведены сведения с маркировками чипов и описанием их функциональных возможностей.

Как видно из таблицы, самый функциональный из всех – чип SAA7135, именно его наиболее часто и используют производители ТВ-тюнеров в своих моделях. Также можно встретить тюнеры, основанные на чипе SAA7134, возможностей которого часто оказывается достаточно для рядового пользователя.

;Однако при оцифровке видеоматериалов, например, рекомендуется приобрести тюнер на базе SAA7135, так как он способен оцифровывать звук с частотой дискретизации 48 КГц, а максимальная частота дискретизации для чипа SAA7134 составляет 32 КГц.

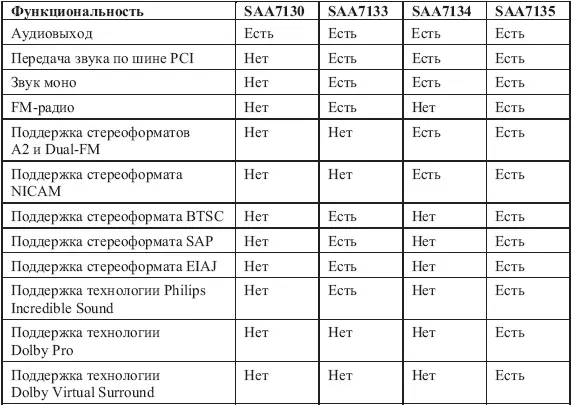

Таблица 1.1.Чипы семейства Philips SAA713x и их функциональность

Кстати, существует две модификации чипа SAA7135, они маркируются как SAA7135HL/203 и SAA7135HL/101. Версия SAA7135HL/203 немного урезана – в ней отсутствует блок, отвечающий за эффекты звука Dolby. В версии SAA7135HL/101 присутствуют все указанные в таблице возможности чипа.

Кроме чипов компании Philips в последнее время распространение получили АЦП, разработанные компанией Conexant Systems. Чипы этой компании десятибитные, в то время как продукция Philips девятибитная.

Среди всего многообразия чипов компании Conexant Systems можно выделить два семейства: CX2388x и CX2584x. Оба они десятибитные и обеспечивают великолепную обработку видеоматериала, однако по части звука имеют некоторые различия.

Семейство АЦП CX2388x (рис. 1.17) реализует десятибитное аналого-цифровое преобразование видеопотока, а также имеет интегрированный PCI-интерфейс, что значительно упрощает использование этих чипов в составе внутренних ТВ-тюнеров.

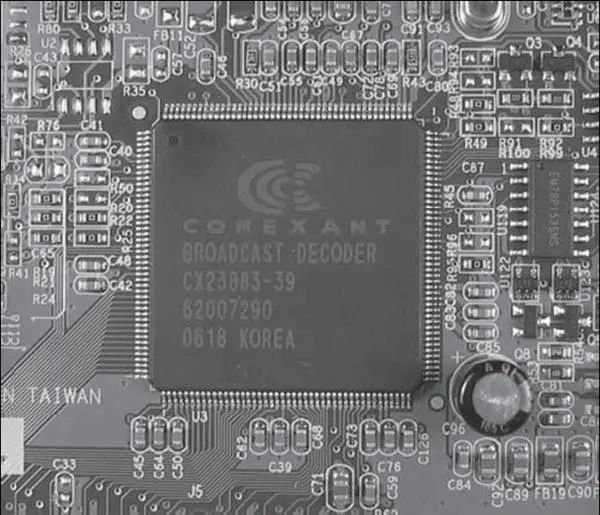

Рис. 1.17.Чип CX23883 компании Conexant

Все чипы в полной мере поддерживают видеостандарты PAL/SECAM/ NTSC, и у всех модификаций чипов имеются декодеры стереозвука EIA-J/ A2/NICAM/FM. Оцифровывать звук эти чипы могут с максимальной частотой дискретизации 48 КГц, что очень даже неплохо, однако специальные звуковые эффекты здесь полностью отсутствуют. Если есть желание насладиться эффектами типа «звук вокруг», то нужно использовать чип SAA7135HL/101 компании Philips, так как по части звука он более функционален.

Второе семейство чипов – CX2584x – более современно и обладает расширенными возможностями. Представители данного семейства – чипы CX25840, CX25841, CX25842 и CX25843, которые отличаются лишь реализацией различных звуковых декодеров. В табл. 1.2 представлены характеристики звуковых декодеров данных чипов.
