Затем следует соединить внешним кабелем выход аудио на плате тюнера и вход аудио на звуковой карте (рис. 2.2). Также можно воспользоваться внутренним выходом аудио тюнера и внутренним входом аудио на звуковой карте (для этого необходим другой кабель). Можно применить любой из вариантов, но все-таки предпочтительнее использовать второй, так как внешний вход аудио может еще пригодиться для других целей.

Рис. 2.2.Выходы аудио в тюнере Behold TV 609 FM

Кабель инфракрасного датчика следует подключить в соответствующий разъем на плате ТВ-тюнера. Устройство имеет два идентичных разъема для подключения датчика: один из них расположен с внешней стороны системного блока, а второй – внутри блока (рис. 2.3). Можно использовать более удобный для пользователя разъем.

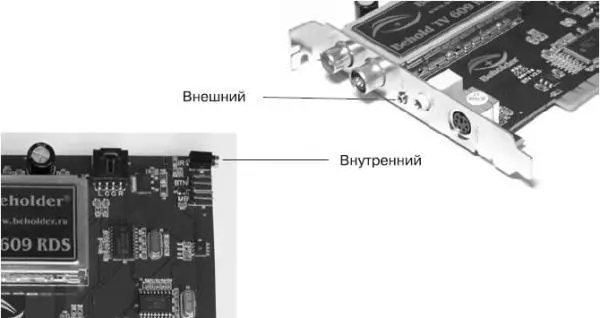

Рис. 2.3.Выходы для пульта дистанционного управления

Теперь нужно подключить вывод кнопки питания системного блока к входу PWR_BTN ТВ-тюнера, а выход PWR_MB с помощью специального кабеля следует подключить к соответствующему входу на материнской плате (рис. 2.4). Это необходимо, чтобы тюнер мог управлять включением компьютера.

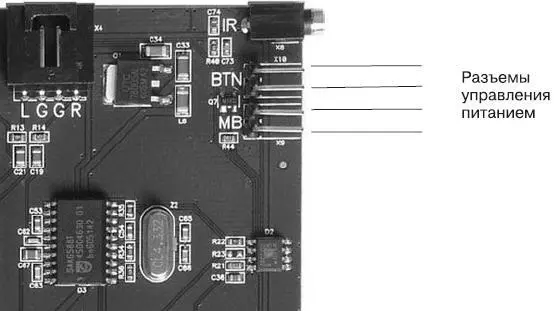

Рис. 2.4.Разъемы для подключения питания

Теперь можно закрыть крышку системного блока и подключить антенны для телевидения и радио.

Вообще, проблем с подключением кабелей возникнуть не должно, так как каждому кабелю соответствует лишь один выход или вход на плате тюнера. Ошибиться в таком случае просто невозможно. Тем не менее необходимо все делать аккуратно, чтобы не повредить оборудование.

Соединив систему с помощью кабелей, можно включить компьютер. После загрузки операционной системы появится сообщение о найденном новом оборудовании и на экране откроется окно (рис. 2.5).

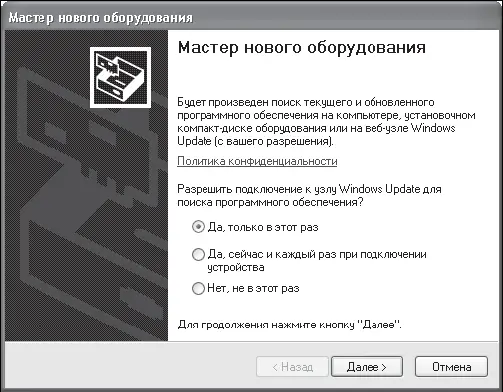

Рис. 2.5.Обнаружение нового устройства на компьютере под управлением операционной системы Windows XP

В данном окне следует нажать кнопку Отмена, чтобы отказаться от услуг мастера установки оборудования, вставить диск с программным обеспечением (должен входить в комплект поставки) в дисковод компьютера и дождаться автозапуска. Откроется маленькое окно, в котором будет предложено выбрать язык установки программ (рис. 2.6).

Рис. 2.6.Окно для выбора языка установки

В раскрывающемся списке нужно выбрать вариант Russian (Русский) и нажать в данном окне кнопку OK. Откроется окно с лицензионным соглашением пользователя. Прочтя содержащуюся в данном окне информацию, нужно нажать кнопку Согласен, иначе процесс установки программного обеспечения будет прерван. Откроется следующее окно (рис. 2.7) мастера установки программного обеспечения для тюнера Beholder.

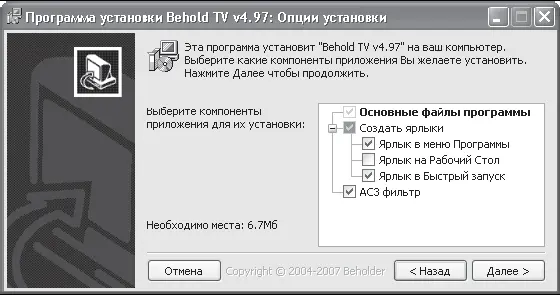

Рис. 2.7.Компоненты для установки

В данном окне следует указать компоненты для установки. Установка основных файлов программы обязательна, а определить, какие ярлыки устанавливать, а какие нет, можно самостоятельно. Выбрав необходимые компоненты, нужно нажать кнопку Далее– откроется окно выбора каталога установки (рис. 2.8).

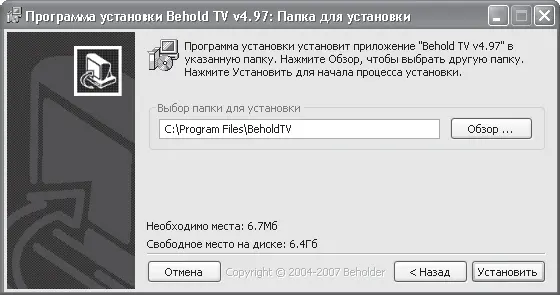

Рис. 2.8.Выбор каталога для установки

В данном окне нужно указать каталог для установки программного обеспечения, которое по умолчанию будет помещено в каталог C:\Program Files\BeholdTV. Если необходимо использовать другую папку, то следует нажать кнопку Обзори указать путь для установки, после чего нажать кнопку Установить, чтобы запустить процесс копирования файлов.

В течение нескольких секунд программное обеспечение будет установлено. Чтобы перейти к следующему этапу – настройке, – нужно нажать кнопку Закрыть. Откроется окно, в котором будет предложено запустить утилиту настройки тюнера, используя кнопку Да, после чего откроется окно настройки программы (рис. 2.9).
