Рис. 3.26.Разъем на видеокарте (вверху) и коннектор на шнуре от монитора (внизу)
На некоторых видеокартах присутствуют и VGA-, и DVI-разъемы – к ним можно подключать аналоговые или цифровые мониторы с VGA-разъемом. Данная операция также проста, поскольку разъем имеет форму скругленной трапеции, что исключает неправильное подсоединение коннектора.
Подключение шнура питания к монитору аналогично подсоединению такого же шнура к блоку питания.
Подключение принтера и сканера.Принтеры, как и любые внешние устройства, подключаются к компьютеру несколькими способами. Наиболее распространены два из них – через порты LPT и USB. К струйным принтерам с USB-интерфейсом часто не требуется подсоединять провод питания, поскольку напряжение подается прямо с USB-порта.
Для подсоединения к LPT-порту предназначен 25-контактный коннектор, имеющий форму скругленной трапеции на двух концах провода. Коннектор достаточно большого размера, поэтому, чтобы исключить потерю контакта между ним и разъемом, используется фиксирующая проволока.
Подсоединить принтер к USB-порту также просто. USB-коннектор (рис. 3.27) имеет форму квадрата с двумя скошенными углами, поэтому неправильно подключить его невозможно.
Рис. 3.27.USB-коннектор
Провод питания может подсоединяться либо к блоку питания, либо прямо к сети переменного напряжения.
Как и принтеры, сканеры могут подключаться разными способами, в частности к LPT-, USB-порту или к контроллеру в виде платы расширения. Наибольшее распространение получили сканеры с USB-интерфейсом, что обусловлено простотой их подключения. Подсоединение USB-шнура и кабеля питания к сканеру аналогично подключению таких шнура и кабеля к принтеру.
Подключение модема.Для подключения модема можно использовать шнур, подсоединяемый к USB-, LPT– или COM-порту. Подключение USB-шнура аналогично подключению такого шнура к сканеру или принтеру.
Независимо от того, подсоединяется модем к COM– или LPT-порту на материнской плате, на модеме имеется только COM-порт. Этот порт, как правило, девятиконтактный «папа» и имеет форму скругленной трапеции, поэтому подключить коннектор просто.
USB-модем не требует подсоединения шнура питания. При использовании другого типа подключения, как правило, используется блок питания, который поставляется в комплекте с модемом.
Подключение акустической системы.Акустическая система требует подключения шнура питания, а в случае использования системы со спецификацией 3.1 и выше – соединительных звуковых кабелей.
Подсоединение звуковых кабелей зависит не только от спецификации акустической системы, но и от ее строения. Вариантов подключения множество. Рекомендуется использовать максимально короткие кабели, иначе возможно ухудшение качества звучания.
Для питания акустической системы может служить специальный блок питания или сеть переменного напряжения. Это также зависит от класса акустической системы и ее мощности.
Часть II
Программная часть компьютера
BIOS
Операционные системы
• Параметры AwardBIOS
• Параметры AMIBIOS
• Параметры PhoenixBIOS
• Настройка BIOS на максимальную производительность
BIOS – это специализированная компьютерная программа, хранящаяся в микросхеме памяти (рис. 4.1), которая называется ROM (Read Only Memory – постоянное запоминающее устройство). Встречается также термин CMOS-память, что тоже обозначает микросхему BIOS, точнее, информацию о настройках BIOS.

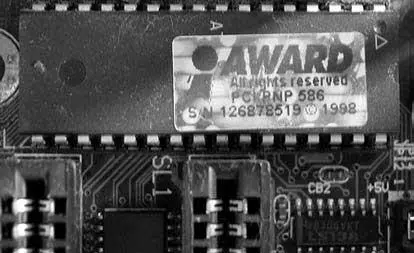

Рис. 4.1.Микросхема BIOS
Кроме кода BIOS, в микросхеме хранятся настройки одной из главных подпрограмм BIOS – BIOS Setup, которая представляет собой визуальную реализацию настраиваемых параметров устройств и режимов начальной загрузки компьютера.
Работу BIOS можно разделить на несколько этапов.
• Запуск программы самотестирования.Сразу после включения компьютера начинает действовать одна из главных подпрограмм BIOS – POST (Power-On Self Test – самотестирование при включении). Она выполняет начальное тестирование всех компонентов компьютера. Если конфликты не обнаружены, загрузка продолжается и управление передается установленной операционной системе.
