Подключение звукового шнура к интегрированному в материнскую плату контроллеру было описано выше. Рассмотрим вариант подсоединения шнура к звуковой карте, выполненной в виде платы расширения, которая устанавливается в PCI-слот.

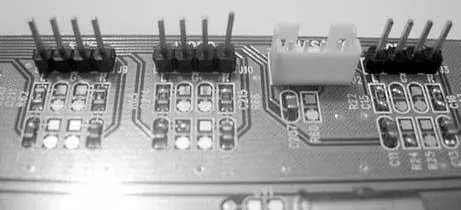

Для этого предназначены специальные разъемы (рис. 3.23). Они выполняют одну функцию, но имеют разный формат коннектора и различное количество контактов. Ранее CD-приводы не были универсальными и использовали разные типы подключений, поэтому производители снабжали звуковые карты несколькими разнотипными разъемами. Соответственно, звуковой шнур стал содержать различные коннекторы.

Рис. 3.23.Разъемы на звуковой карте для подключения звукового шнура

На звуковой карте присутствуют разные коннекторы, можно использовать любой из них. Подсоединять звуковой шнур нужно осторожно – этого требует малый размер коннекторов и штекеров.

В данном подразделе рассказывается о подключении внешних шнуров.

Подключение блока питания.Чтобы компьютер заработал, ему необходимо питание. Посредником между комплектующими и сетью с переменным напряжением является блок питания, к которому нужно подвести переменное напряжение. Иногда блок питания имеет дополнительный разъем, куда можно подсоединить провод питания от монитора, освободив одну розетку (которых часто не хватает).

Для подачи напряжения к блоку питания используется провод со стандартными коннектором и вилкой. Коннектор провода типа «мама» имеет специальную форму (скругленный треугольник), поэтому неправильно подключить его к разъему блока питания невозможно. В разъеме для подсоединения коннектора типа «мама» предусмотрена выемка в виде скругленного треугольника с тремя выводами (рис. 3.24).

Рис. 3.24.Разъем для подключения шнура питания

Разъем для подключения провода питания от монитора имеет определенную форму с вырезом по контуру. К нему подсоединяется коннектор в виде скругленной трапеции (рис. 3.25).

Рис. 3.25.Разъем для подключения провода питания монитора

Подключение клавиатуры и мыши.Подключить клавиатуру просто. Сегодня распространены два ее типа – с интерфейсами USB и PS/2.

Использование PS/2-клавиатуры предпочтительнее, поскольку она не занимает USB-порт. Конструкция PS/2-коннектора исключает неправильное подсоединение клавиатуры.

Внимание!

Конструкции PS/2-коннекторов клавиатуры и мыши одинаковы – не перепутайте гнезда их подключения. Разъем для клавиатуры обычно расположен ближе к боковой стенке корпуса. Для портов этих устройств используется цветовая раскраска, совпадающая с раскраской их коннекторов от устройств: коннектор клавиатуры и соответствующий PS/2-разъем на материнской плате имеют фиолетовый цвет, а мыши – зеленый.

USB-клавиатура подсоединяется просто – USB-коннектор можно вставить только одной стороной.

Мыши, как и клавиатуры, оснащаются разными интерфейсами. Наиболее популярны PS/2-мыши, хотя выпускаются и USB-модели. Подключение мыши аналогично подсоединению клавиатуры.

Подключение монитора.Монитор соединяется кабелем с выходом видеоадаптера и шнуром питания с розеткой или соответствующим разъемом на блоке питания.

Для подключения монитора к выходу на видеокарте используется специальный видеошнур. Видеовыход и коннектор на шнуре может быть двух типов – аналоговый VGA и цифровой DVI.

VGA – это устаревший тип интерфейса, который предполагает наличие цифроаналогового и аналого-цифрового преобразователей, необходимых для вывода изображения на аналоговый ЭЛТ-монитор. При этом возможна частичная потеря видеосигнала.

DVI – цифровой интерфейс. Он исключает потерю сигнала, передаваемого по кабелю между видеокартой и монитором, и более быстродействующий, поскольку передается не сформированное изображение, а цифровые данные.

Современные видеокарты оснащаются только DVI-разъемом, что подразумевает использование цифровых мониторов. Данный разъем имеет определенную форму (скругленная трапеция), поэтому подсоединить к нему коннектор видеошнура просто (рис. 3.26).
