Александр Ватаманюк - Собираем компьютер своими руками

Подключение акустической системы.Звуковые провода акустической системы подключаются, если планируется использовать интегрированное звуковое решение. На ATX-панели материнской платы находится предназначенная для этого группа выходов, количество которых зависит от спецификации звукового контроллера. Чаще всего на панели присутствуют три выхода, иногда их бывает шесть и более. Звуковые кабели от акустической системы подсоединяются согласно спецификации акустической системы или исходя из количества выходов на ATX-панели.

Для правильного подключения этих проводов к материнской плате воспользуйтесь справочным руководством к материнской плате.

Подключение винчестера подразумевает подсоединение шлейфа и провода питания.

Жесткие диски имеют различные интерфейсы, а значит, и подключаются поразному. Наибольшее распространение получили IDE-винчестеры, поэтому будем рассматривать в качестве примера подключение такого жесткого диска.

Вне зависимости от количества разъемов на шлейфе, принцип его подсоединения к винчестеру аналогичен подключению шлейфа к материнской плате – нужно ориентироваться по присутствующим на коннекторе и контактной группе жесткого диска ключам (рис. 3.17), которые необходимо совместить.

Рис. 3.17.Ключ на разъеме винчестера

При подключении питания возможны два варианта. Первый – используется IDE-винчестер и обычный четырехконтактный молекс. Второй – нужно подключить жесткий диск SATA, и, соответственно, применяется свой провод питания.

Рассмотрим первый вариант. Полярность подключения питания крайне важна, поэтому молекс снабжается специальными ключами. Одна из плоскостей контакта имеет скос с каждой стороны (рис. 3.18).

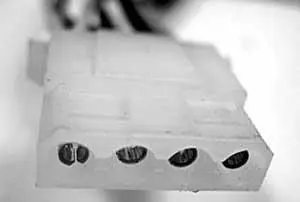

Рис. 3.18.Стандартный четырехконтактный молекс

Аналогичные скосы присутствуют на разъеме питания винчестера. Эти ключи нужно совместить (рис. 3.19).

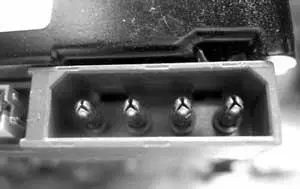

Рис. 3.19.Ключи на разъеме питания винчестера

Во втором варианте для подсоединения питания используется специальный семиконтактный коннектор, который либо входит в состав блока питания, либо создается с помощью переходника, подключаемого к стандартному четырехконтактному молексу (рис. 3.20).

Рис. 3.20.Переходник питания для SATA-устройств

Коннектор питания имеет специальный ключ – выемку (рис. 3.21).

Рис. 3.21.Ключ на SATA-коннекторе

Подключать такой коннектор к винчестеру нужно осторожно: штыри контакта на жестком диске тонкие, их можно случайно согнуть.

Подключение CD/DVD-привода подразумевает подсоединение интерфейсного шлейфа, провода питания и звукового шнура.

Сегодня CD/DVD-приводы выпускаются с тремя интерфейсами – SCSI, IDE и SATA. Первые используются в составе серверов, вторые и третьи – в серверах и обычных компьютерах.

Интерфейсный шлейф и провод питания CD/DVD-привода подключаются тем же способом, что и для винчестера, поэтому рассмотрим только подключение звукового шнура.

Для прослушивания аудиодисков (без программного проигрывателя, например WinAmp) используется звуковой шнур, соединяющий привод и звуковую карту. Для его подключения к CD/DVD-приводу предназначен специальный двухили четырехконтактный разъем (рис. 3.22).

Рис. 3.22.Разъем на приводе для подключения звукового шнура

Коннектор на звуковом кабеле имеет определенную форму, поэтому неправильно подсоединить его к разъему на приводе невозможно.

К звуковой карте подсоединяется звуковой шнур от CD/DVD-привода.

Звуковые адаптеры могут иметь разное исполнение. Большинство пользователей довольствуются интегрированным звуковым контроллером, остальные – приобретают внешние решения или звуковые карты в виде плат расширения. К внешним звуковым картам звуковой шнур от CD/DVD-привода не подсоединяется, поэтому данный вариант рассмотрен не будет.
