Дополнений по сравнению с функциональностью чипсета всего два: 7.1-канальный звуковой кодек Realtek ALC888S и гигабитный сетевой контроллер Realtek RTL8111DL.

Плата формфактора microATX предназначена для процессоров Core i3/i5/i7 для разъёма LGA1156, поддерживает установку до восьми гигабайтов оперативной памяти DDR3-1333/1066, до шести накопителей SATA-II.

На заднюю панель платы выведены шесть портов USB 2.0, порт Gigabit Ethernet, один порт PS/2, многоканальный аналоговый и оптический цифровой аудиовыход, COM-порт (!), видеоинтерфейс DVI-I, а также порт HDMI.

С подробными техническими характеристиками платы Foxconn H55MX-S можно ознакомитьсяна сайте производителя.

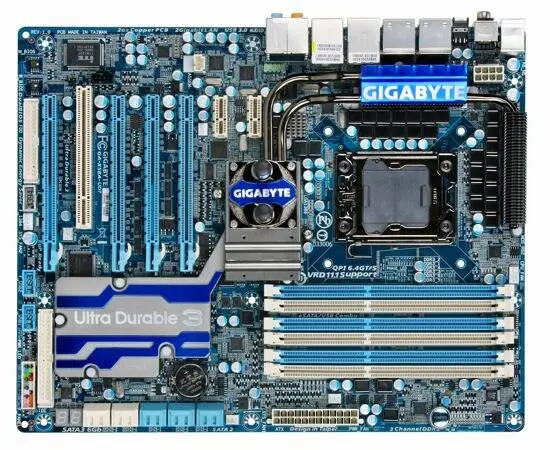

Высокопроизводительная плата для топовых процессоров Core i7 для LGA1366 на основе набора микросхем Intel X58 Express. Ориентировочная розничная цена – 11600 рублей.

Как и полагается изделию этого класса, в нём присутствуют практически все доступные технологии, включая PCI Express 2.0, SATA-III и USB 3.0. Полноскоростной интерфейс PCI Express 2.0 (шесть линий x1500 Мбайт/с) обеспечивается на уровне «южного моста» ICH10. В качестве контроллера SATA-III применяется чип Marvell 88SE9128, а в роли контроллера USB 3.0 выступает микросхема NEC µPD720200. За 7.1-канальный звук отвечает кодек Realtek ALC889.

Контроллер PATA JMicron JMB363 позволяет подключать два устройства IDE, а контроллер FireWire Texas Instruments TSB43AB23 обеспечивает поддержку двух портов. Кроме того, распаяны два гигабитных сетевых контроллера Realtek RTL8111D.

В стабилизаторе питания процессора используются 24+2+2 каналов с двумя выделенные каналами для графического ядра процессора.

Плата адресована, прежде всего, любителям разгона, поэтому на ней установлена массивная система охлаждения чипсета Hybrid Silent-Pipe 2, состоящая из алюминиевых радиаторов и тепловых трубок, которая может работать как в режиме отвода воздуха, так и в режиме водяного охлаждения при разгоне. Прямо на плате распаяны индикатор кодов POST, а также миниатюрные кнопки включения и сброса. В плате реализована технология Ultra Durable 3, что означает использование компонентов высшего качества, включая конденсаторы с твёрдым полимером.

Плата стандартного формфактора ATX предназначена для процессоров Core i7 серии 900 (включая Extreme Edition) для разъёма LGA1366, поддерживает установку двух или трёх видеокарт в режимах ATI CrossFire X и NVIDIA SLI (в комплекте есть «мостики» для двух или трёх (3-way SLI) карт), до 24 Гбайт оперативной памяти DDR3-2200/1600/1333/1066 (шесть слотов), до восьми накопителей SATA-II (RAID 0,1,5,10 и Intel Matrix Storage Technology) и до двух накопителей SATA-III (6 Гбит/с с поддержкой RAID 0,1).

На заднюю панель платы выведены четыре порта USB 2.0, два комбинированных порта eSATA/USB, два порта USB 3.0, два порта FireWire IEEE 1394a (шести- и четырёхконтактный), два порта Gigabit Ethernet, многоканальный аналоговый и цифровой оптический и коаксиальный аудиовыходы, два порта PS/2 и кнопка сброса CMOS.

С подробными техническими характеристиками платы Gigabyte GA-X58A-UD7 можно ознакомитьсяна сайте производителя.

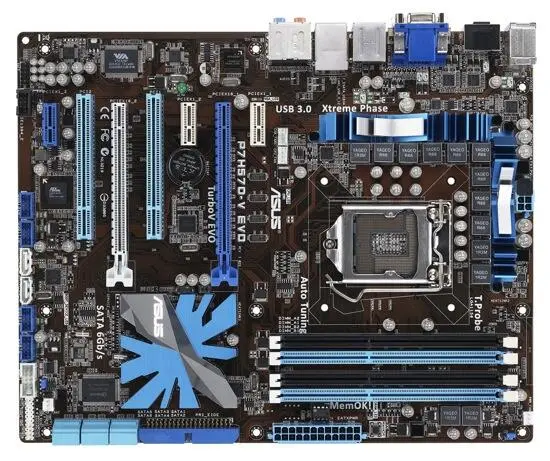

Хорошо оснащённая плата на базе набора микросхем среднего уровня Intel Р57 Express. Ориентировочная розничная цена – 7000 рублей.

Необычность этой модели заключается в том, что плата на чипсете, поддерживающим процессоры со встроенной графикой, способна работать с двумя видеокартами в режимах ATI CrossFire X или NVIDIA SLI. Ограничение заключается в том, что «двойное видео» будет работать только с чипами без интегрированного графического ядра – встроенный в комбинированные процессоры Clarkdale контроллер PCI Express x16 способен работать только с одной дискретной видеокартой. Иными словами, два видеоускорителя одновременно на этой плате можно использовать исключительно с чипами Core i5 cерии 700 или Core i7 серии 800.

В дополнение к функциональности чипсета на плате реализован полноскоростной слот PCI Express 2.0 (500 Мбайт/с) через коммутатор PLX PEX8608, контроллер SATA-III на чипе Marvell 88SE9123 и контроллер USB 3.0 на микросхеме NEC µPD720200. За 7.1-канальный (7.1+2) звук отвечает кодек Realtek ALC889. Контроллер PATA Marvell 88SE6111 позволяет подключать два устройства IDE, микросхема FireWire VIA 6308P обеспечивает поддержку двух портов, а чип Realtek RTL8112L заведует гигабитной сетью.

Стабилизатор питания процессора располагает одиннадцатью каналами (8+2+1), включая выделенный канал для интегрированного графического ядра, поддерживается технология T.Probe (аппаратный контроллер плюс программная утилита). На плате используются японские полимерные конденсаторы.
