Коллектив Авторов - Цифровой журнал «Компьютерра» № 22

Плата стандартного формфактора ATX предназначена для процессоров Core i3/i5/i7 для разъёма LGA1156, поддерживает установку двух видеокарт в режимах ATI CrossFire X и NVIDIA SLI, до шестнадцати гигабайт оперативной памяти DDR3-2200/1600/1333/1066, до шести накопителей SATA-II (RAID 0,1,5,10 и Intel Matrix Storage Technology) и до двух накопителей SATA-III (6 Гбит/с).

На заднюю панель платы выведены шесть портов USB 2.0, два порта USB 3.0, порт FireWire IEEE 1394a, два порта Gigabit Ethernet, многоканальный аналоговый и цифровой оптический и коаксиальный аудиовыходы, два порта PS/2 и кнопка для сброса CMOS. На отдельную планку выведены ещё два порта USB 2.0 и порт eSATA.

С подробными техническими характеристиками платы ASUS P7P55D-E Premium можно ознакомитьсяна сайте производителя.

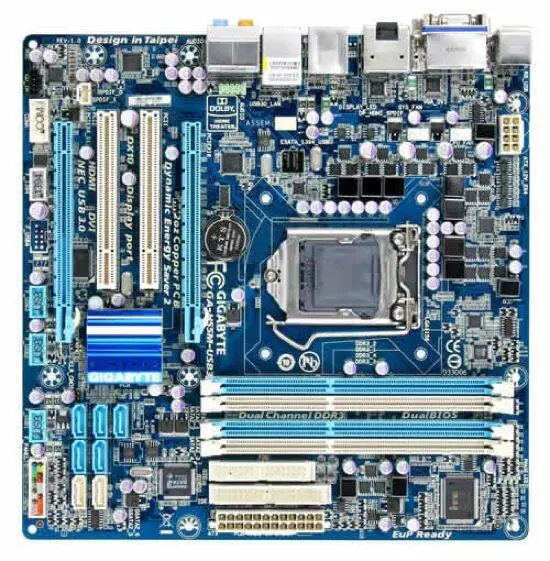

Системная плата на основе младшего и самого простого чипсета «пятидесятой серии» H55 Express. Ориентировочная розничная цена – 4000 рублей.

Несмотря на явную бюджетность, оснащена дополнительным оборудованием: контроллером USB 3.0 NEC µPD720200, 10-канальным аудиокодеком (7.1+2) Realtek ALC889, гигабитным сетевым контроллером Realtek RTL8111D, контроллером PATA JMicron JMB368 для подключения двух IDE-устройств, а также контроллером FireWire Texas Instruments TSB43AB23 на два порта. Для установки дискретной графики используется полноскоростной слот PCI Express x16. На плате также присутствует ещё один физический слот x16, который работает в режиме x4 со скоростью PCI-E 1.1 (подключён к контроллеру чипсета).

Плата формфактора microATX предназначена для процессоров Core i3/i5/i7 для разъёма LGA1156, поддерживает установку до 16 Гбайт оперативной памяти DDR3-2200/1600/1333/1066, до 8 накопителей SATA-II (в том числе один внешний eSATA). Стабилизатор питания процессора выполнен по схеме 4+2+1 c отдельным каналом на встроенное графическое ядро.

На заднюю панель платы выведены четыре порта USB 2.0, два порта USB 3.0, порты eSATA, FireWire IEEE 1394a, Gigabit Ethernet, многоканальный аналоговый и цифровой оптический аудиовыходы, один порт PS/2, видеовыходы VGA и DVI-D, а также порты HDMI и DisplayPort). Судя по столь широкой оснащённости видеоинтерфейсами, производитель позиционирует эту модель в качестве возможной основы для постройки компактных домашних медиацентров.

С подробными техническими характеристиками платы Gigabyte H55M-USB3 можно ознакомитьсяна сайте производителя.

Бюджетная системная плата, построенная на базе набора системной логики среднего класса Intel P55 Express. Ориентировочная розничная цена – 3400 рублей.

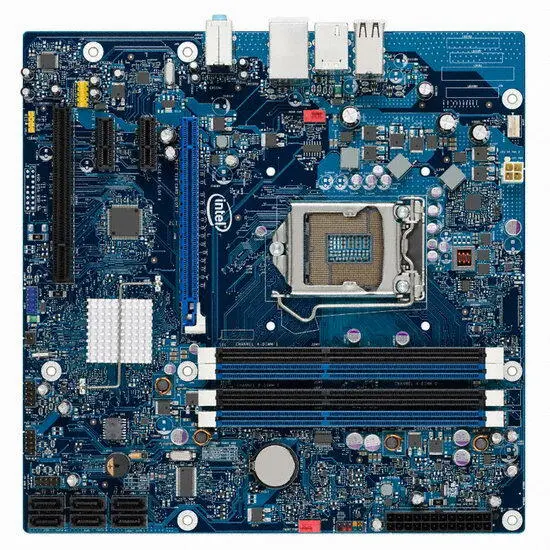

Классическая материнская плата собственной разработки корпорации Intel – на базе таких плат обычно собираются офисные или школьные компьютеры с минимальными возможностями расширения и разгона (например, у этой модели всего три (2+1) канала питания процессора), но с упором на долговечность и надёжность. Тот факт, что за основу был взят набор логики P55, а не более простые H55/H57/Q57, объясняется исключительно тем, что плата была разработана ещё до их появления на рынке. Проблема с ним заключается в том, что чипсет P55 не поддерживает вывод видео со встроенного в процессоры Core i5 и i7 видеоядра, поэтому плата требует установки дискретной видеокарты.

Дополнения по сравнению с возможностями чипсета минимальны: восьмиканальный (5.1+2) звуковой кодек Realtek ALC888, гигабитный сетевой контроллер с использованием микросхемы Intel 82578DC, а также контроллер Texas Instruments TSB43AB22A на два порта. Порты FDD и IDE конструкцией не предусмотрены, интерфейсов SATA-III и USB 3.0 нет.

Плата формфактора microATX предназначена для процессоров Core i5 серии 700 и i7 серии 800 для разъёма LGA1156, поддерживает установку до шестнадцати гигабайт оперативной памяти DDR3-1333/1066, до шести накопителей SATA-II (в том числе один внешний eSATA) с поддержкой дисковых массивов RAID 0,1,5,10 и Intel Matrix Storage Technology.

На заднюю панель платы выведены восемь портов USB 2.0, порты FireWire IEEE 1394a и Gigabit Ethernet а также многоканальный аналоговый аудиовыход. Вывод цифрового звука возможен через видеокарту с выходом HDMI.

С подробными техническими характеристиками платы Intel DP55WB можно ознакомитьсяна сайте производителя.

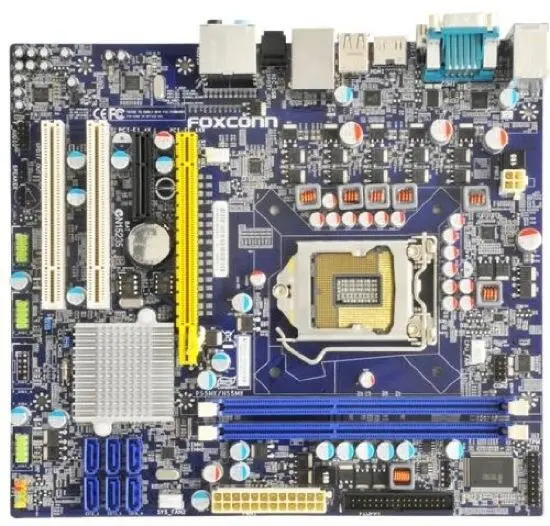

Бюджетная плата на основе младшего набора системной логики семейства H55 Express. Ориентировочная розничная цена – 2900 рублей.

На плате присутствует разъём для подключения флоппи-дисковода, но нет поддержки PATA. Число слотов для установки оперативной памяти уменьшено до двух. В стабилизаторе питания процессора применяется схема 4+1+1 с выделенным каналом для питания встроенной графики. Возможности разгона полностью отсутствуют.
